L型直角安装固定连接支架结构

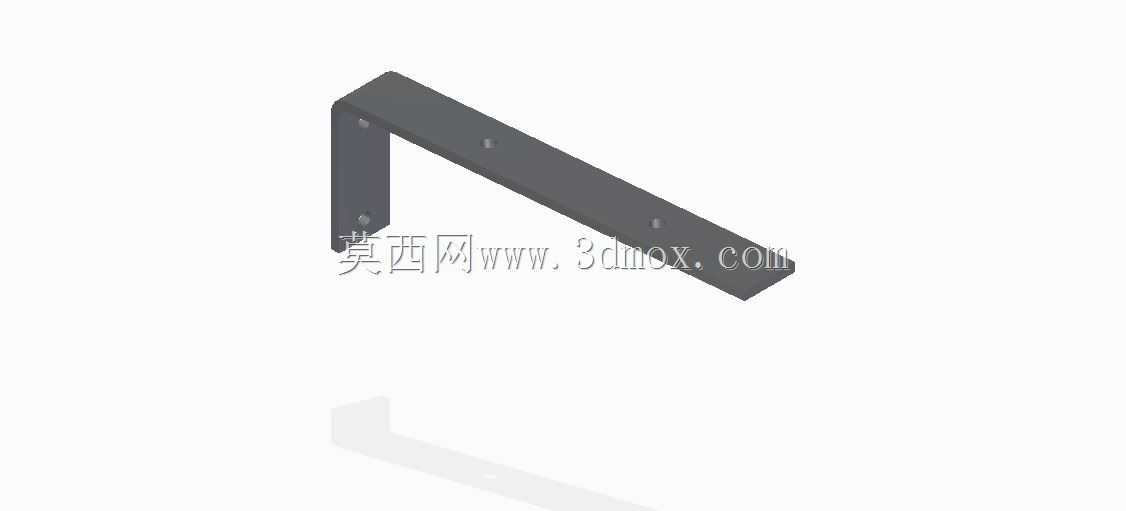

　　日常做设备结构排布时，这类L型直角支架的使用场景覆盖极广，小到桌面小型测试工装的层板固定，大到生产线旁轻型物料挂架的侧向支撑，甚至是电控柜内部走线槽、小型传感器安装座的辅助固定，都能见到这类结构件的身影。它的核心作用是完成两个垂直安装面之间的刚性连接，替代现场焊接的直角拼接结构，省去焊接后打磨、表面处理的工序，同时可拆卸的特性也方便后期设备调整、部件维护时的拆装操作。从结构功能上看，这个支架采用等厚薄板弯折成型，两个互相垂直的臂长做了差异化设计，短臂端主要承担贴装固定的基准面作用，长臂端则用来承接被支撑部件的安装需求，两个臂面上都预留了对应安装孔位，孔位的排布避开了弯折处的应力集中区域，防止安装锁紧时板材在弯折位置出现开裂变形。

　　设计这类支架的时候，首先要考虑的是弯折处的内R角取值，不能直接做直角死折，否则冷弯过程中板材外侧会出现微裂纹，长期受交变载荷时容易从弯折位置断裂，通常会根据板材厚度取0.5到1倍板厚的内R，既保证弯折后两个面的垂直度公差，又能预留足够的应力释放空间。其次是安装孔的设计，孔位距离板材边缘的距离要大于2倍孔径，防止锁紧螺丝时板材边缘出现崩裂，同时孔位距离弯折线的位置也要留出足够的扳手操作空间，避免安装时螺丝批或者套筒没法垂直对准螺丝头，出现滑牙的问题。安装边界方面，使用这类支架时首先要确认两个被连接面的平面度，如果安装基面存在焊接变形或者拼接缝隙，不能强行用螺丝锁紧支架来拉合基面，否则支架会长期承受内应力，出现受力变形甚至断裂的情况，

　　应该先对基面进行校平处理，再进行支架的固定。短臂端安装时建议先拧入两颗定位螺丝，调整好支架的垂直度之后再锁紧全部固定件，长臂端承接被支撑部件时，要根据负载的重心位置调整安装点位，尽量让负载的重心落在支架两个臂的受力支撑三角形范围内，避免长臂端出现过长的悬臂，导致支架受载后出现下挠变形。如果是用于有振动的设备场景，比如小型冲压设备旁的附件安装，还可以在支架和安装基面之间垫入薄橡胶减震垫，减少振动传递到支架上的交变应力，提升结构的使用寿命。另外这类支架的表面处理通常会根据使用环境选择，普通室内干燥环境下采用喷塑处理即可，若是在有油污、轻微腐蚀的车间环境使用，则需要做镀锌或者发黑处理，提升表面的防锈抗腐蚀能力。实际选型使用时，

　　还要根据承载重量选择对应厚度的板材，轻载场景下2mm厚度的冷轧板弯折件即可满足需求，若是承载重量超过5kg的部件，则需要选用3mm及以上厚度的板材，同时适当增加安装孔的数量，分散每个螺丝点位的受力。很多新手工程师在做结构设计时容易忽略这类小支架的受力校核，觉得只是个小固定件随便画个形状就行，实际现场使用中经常出现支架弯折断裂、安装孔滑牙、长臂下挠导致被支撑部件移位的问题，本质上就是没有考虑安装边界和受力分布，比如把重载部件的安装点设在长臂最外端，让支架承受过大的弯矩，或是安装孔离弯折处太近，锁紧时板材变形导致两个安装面的垂直度超差，最终影响被固定部件的位置精度。
