机械安装用双沉孔垂直定位连接块

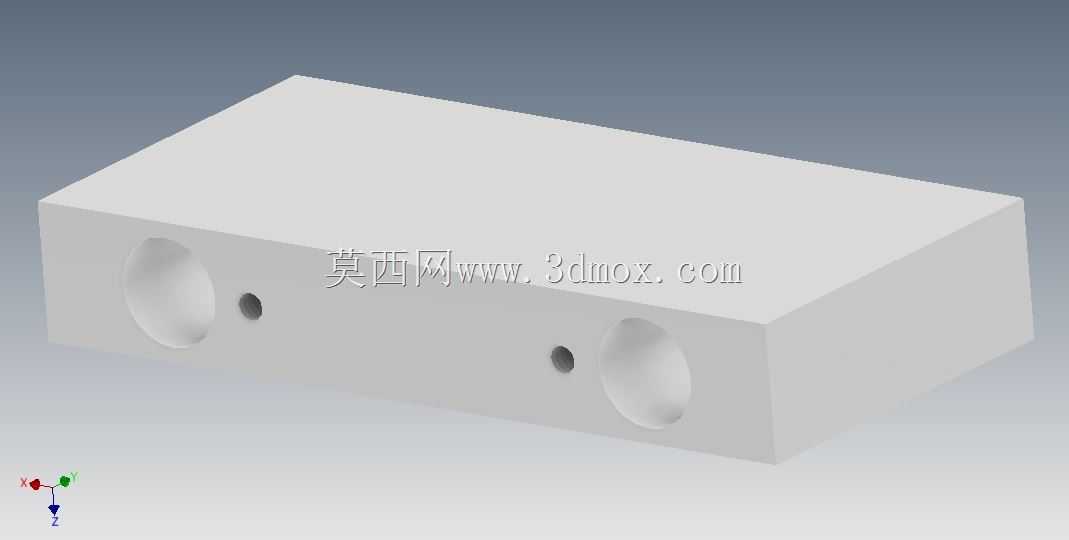

　　在工装夹具搭建、非标自动化设备机架拼接、小型检测治具组装的场景里，这类带双组沉孔的垂直连接块是很常用的结构件，主要承担两个垂直安装面之间的定位与载荷传递作用，区别于普通的直角角码，该零件采用整体实心块式结构，刚性远高于弯折成型的钣金角件，在需要保证安装面垂直度公差、承受一定侧向载荷的工位上适配性更强。从结构设计逻辑来看，零件主体为规则长方体构型，两个相邻的垂直侧面上分别加工有大直径沉孔与小直径光孔，大沉孔用于容纳内六角螺栓的头部，保证螺栓安装后头部不突出零件表面，避免干涉其他相邻部件的安装空间，小直径光孔为螺栓穿过的通孔，孔位与对应安装面上的螺纹孔位置精准匹配，保证装配时螺栓可以顺畅穿入，不会出现别劲、卡滞的问题。

　　设计时两个垂直面的平面度公差控制在0.02mm以内，相邻面的垂直度公差控制在0.03mm/100mm范围内，避免安装后两个被连接件出现角度偏差，影响整套设备的装配精度。零件的棱边均做了0.5mm的倒角处理，一方面去除机加工产生的毛刺，避免装配时划伤操作人员或者线缆、密封件等周边部件，另一方面也能在装配时起到导向作用，方便零件快速卡入安装位。从安装边界来看，该零件的整体厚度适配常用的30系列、40系列工业铝型材的安装槽间距，不需要额外加工转接板就可以直接与铝型材端面贴合安装，沉孔的深度刚好匹配M6、M8常用内六角螺栓的头部高度，安装后螺栓头部完全沉入沉孔内，零件外表面保持平整，后续如果需要在该零件外侧安装盖板、传感器支架等附件，

　　不会被突出的螺栓头部干涉。实际使用中，这类垂直块常被用在小型输送线的侧边挡板安装座、检测工位的传感器安装基准块、工装夹具的定位靠山等位置，相比采用多个零件拼接的垂直支撑结构，整体式的垂直块不需要反复调整拼接面的间隙与角度，装配时只需要将两个安装面分别与对应部件贴合，穿入螺栓拧紧即可，能大幅缩短现场装配的调校时间，同时长期使用下不会出现拼接件松动移位的问题，维护成本更低。在受力特性上，实心长方体的结构让零件在承受垂直于安装面的冲击载荷时，不会出现钣金角件常见的弯折变形问题，在有频繁振动的设备工位上，配合防松垫圈使用可以长期保持安装精度，不需要定期停机检查连接松动情况。设计建模时，优先以两个互相垂直的安装基准面作为建模原点，

　　先拉伸出主体长方体结构，再分别在两个侧面上定位孔位坐标，先钻小直径通孔再锪沉孔，保证孔的同轴度公差，避免后续加工时出现孔位偏斜导致螺栓无法装配的问题，所有孔位的中心距尺寸均按照常用型材的安装孔距标准设定，保证零件的通用互换性，不需要针对特定设备单独定制孔位，降低生产与备货成本。
