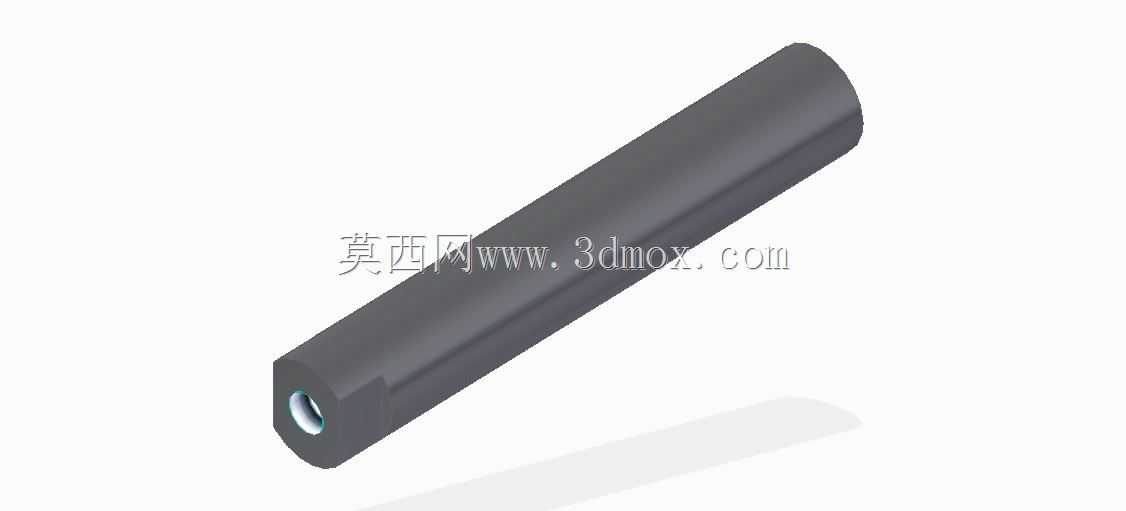

带内孔长圆柱导向传动杆件结构

　　在各类工装夹具、自动化输送线、冲压设备的导向工位中，这类长圆柱带内孔的杆件是承担直线导向、动力传递的核心基础零件，日常设备运维和新设备开发过程中，这类零件的建模精度直接影响整套机构的运行同轴度与往复运动寿命。从实际使用场景来看，这类杆件常配套直线轴承、无油衬套使用，安装时需要保证两端安装座的同轴度公差控制在0.02mm以内，否则往复运动过程中会出现卡滞、衬套偏磨的问题，严重时甚至会导致驱动端负载骤增烧坏伺服电机。

　　设计这类杆件时，首先要确认的是工作行程长度，杆件的总长度需要覆盖最大工作行程加上两端的导向配合长度，通常两端插入衬套的配合长度不小于杆件外径的1.5倍，避免运动过程中出现翘头别劲的情况。外圆面的粗糙度要求通常控制在Ra0.8以内，表面需要做高频淬火处理，硬度达到HRC45-50，保证长期往复摩擦下的耐磨性能，降低表面拉伤的概率。端部的内孔结构主要用于连接传动接头或者安装锁紧顶丝，内孔与外圆的同轴度需要控制在0.01mm以内，避免连接后传动端出现径向跳动，影响整套机构的运动精度。

　　从安装边界来看，这类杆件的外径尺寸需要和配套的衬套内径做基孔制配合，通常选用H7/g6的间隙配合，既保证运动顺畅，又不会出现过大的径向窜动。安装时两端的固定座需要预留调整间隙，方便装配时调整整根杆件的水平度或者垂直度，根据安装方向的不同，垂直安装的杆件需要额外考虑自重带来的下垂量，长径比超过20的杆件不建议垂直安装使用，否则高速往复运动时会出现明显的抖动，影响工位定位精度。

　　实际建模过程中，需要重点关注外圆面的拔模斜度控制，因为这类零件多采用圆钢车削加工，建模时不要添加不必要的结构特征，避免增加机加工的工序成本。端部内孔的倒角需要做C1的工艺倒角，方便装配时插入传动接头，同时去除机加工产生的毛刺，避免安装时刮伤配合件的表面。外圆两端也需要做C0.5的倒角，方便压入衬套时顺利导入，不会刮伤衬套的内壁。

　　在不同的应用场景下，这类杆件的参数选择也有区别，低速轻载的工位可以选用45号钢调质处理即可满足使用要求，中速中载的工位就需要增加表面淬火工序，高速重载的工位则建议选用轴承钢材质，进一步提升表面耐磨性能和芯部韧性。日常设备点检时，需要定期检查这类杆件的表面是否有拉伤、锈迹，及时清理表面的油污和金属碎屑，定期补充润滑脂，能够有效延长杆件和配套衬套的使用寿命，减少非计划停机的时间。很多设备故障都是因为这类基础零件的维护不到位导致的，比如表面附着的硬质碎屑进入衬套配合面，短时间内就会拉伤外圆面和衬套内壁，导致运动阻力变大，定位精度下降，严重时会直接导致整套导向机构报废。建模时还要考虑零件的互换性，尽量选用标准的外径尺寸，方便后续备件采购和更换，不要随意设计非标准的外径规格，否则后续运维时的配件成本会大幅提升，采购周期也会变长。
