多规格英制尺寸机械冲压冲头结构

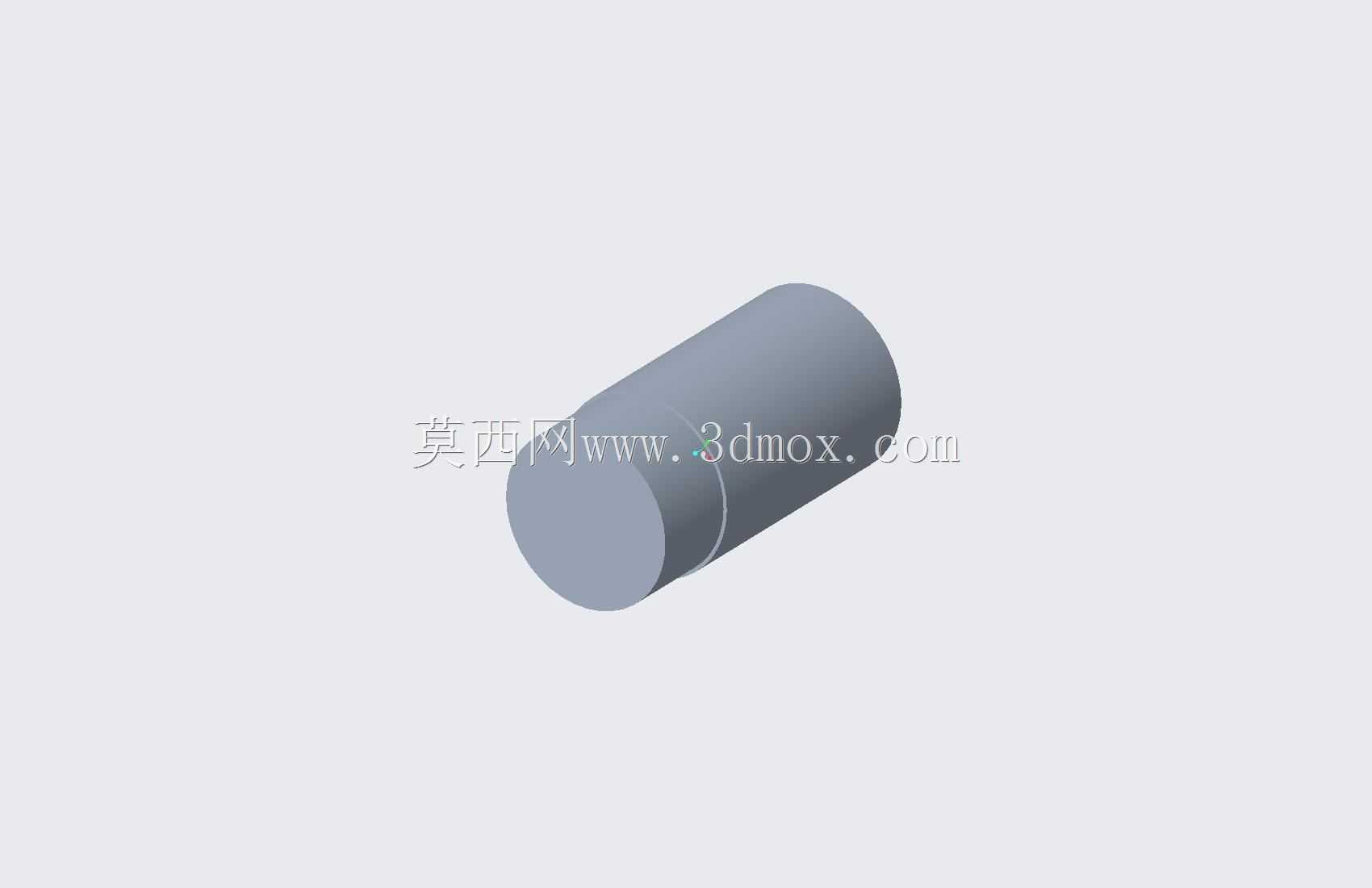

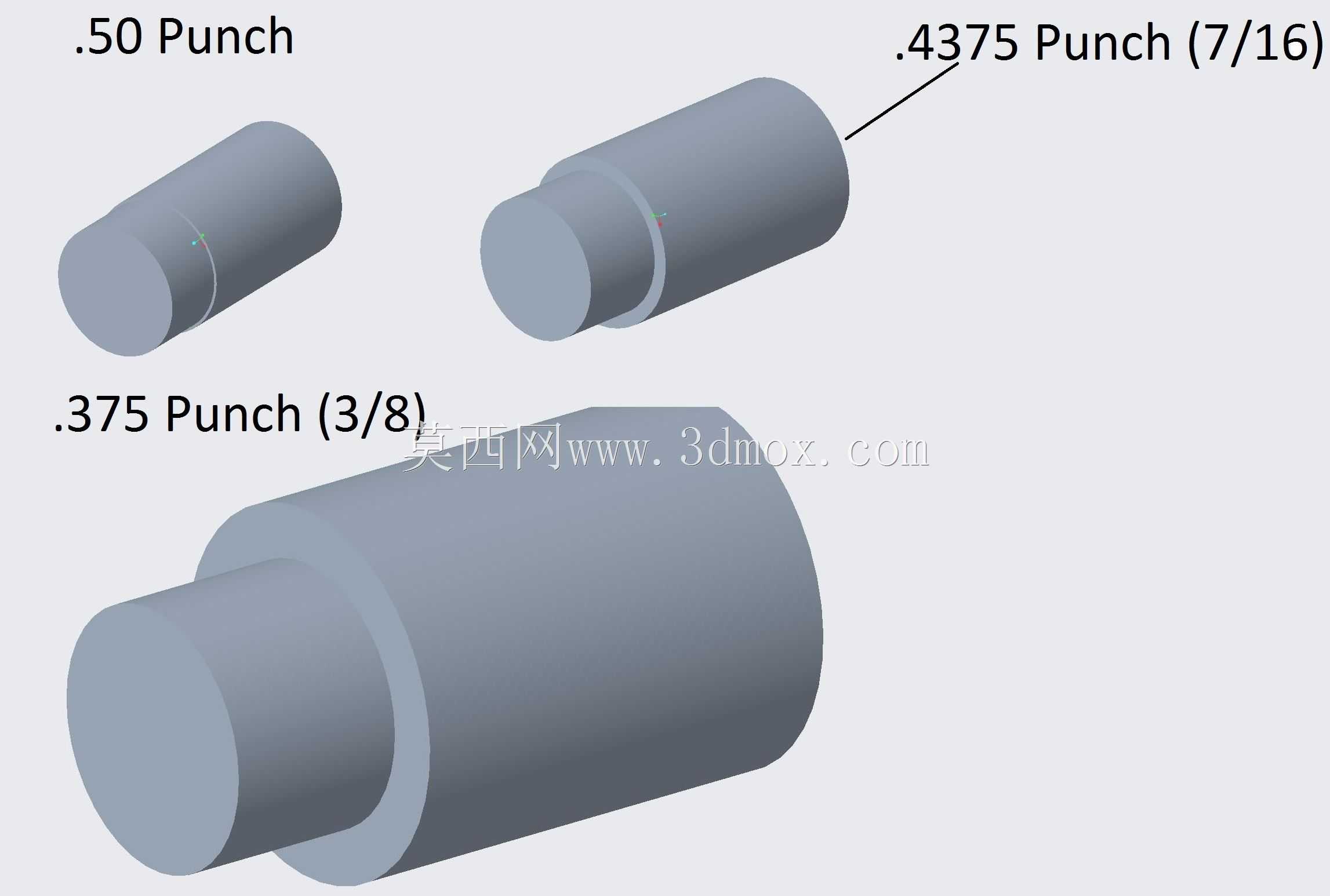

　　在冲压加工生产线的工装配置环节，冲头作为直接接触工件完成冲裁、成型作业的核心执行零件，其结构合理性、尺寸精度直接决定了冲压件的成型质量与工装的连续作业寿命。本次涉及的三款不同规格冲头，分别对应0.5英寸、0.4375英寸（即7/16英寸）、0.375英寸（即3/8英寸）的作业端直径，覆盖了薄板五金冲压、小型结构件冲孔、端子冲裁等多类常见冲压工序的尺寸需求，适配常规开式压力机的模架安装位，可直接替换对应规格的标准冲头完成工装快速换型。

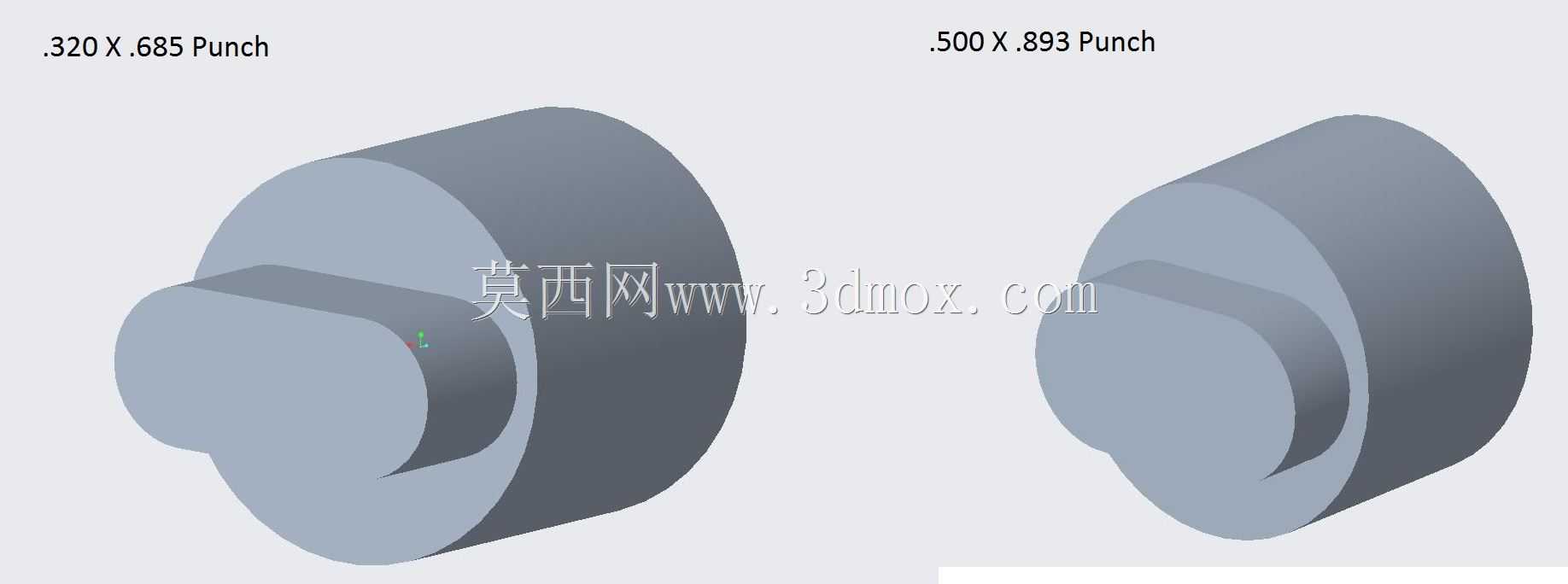

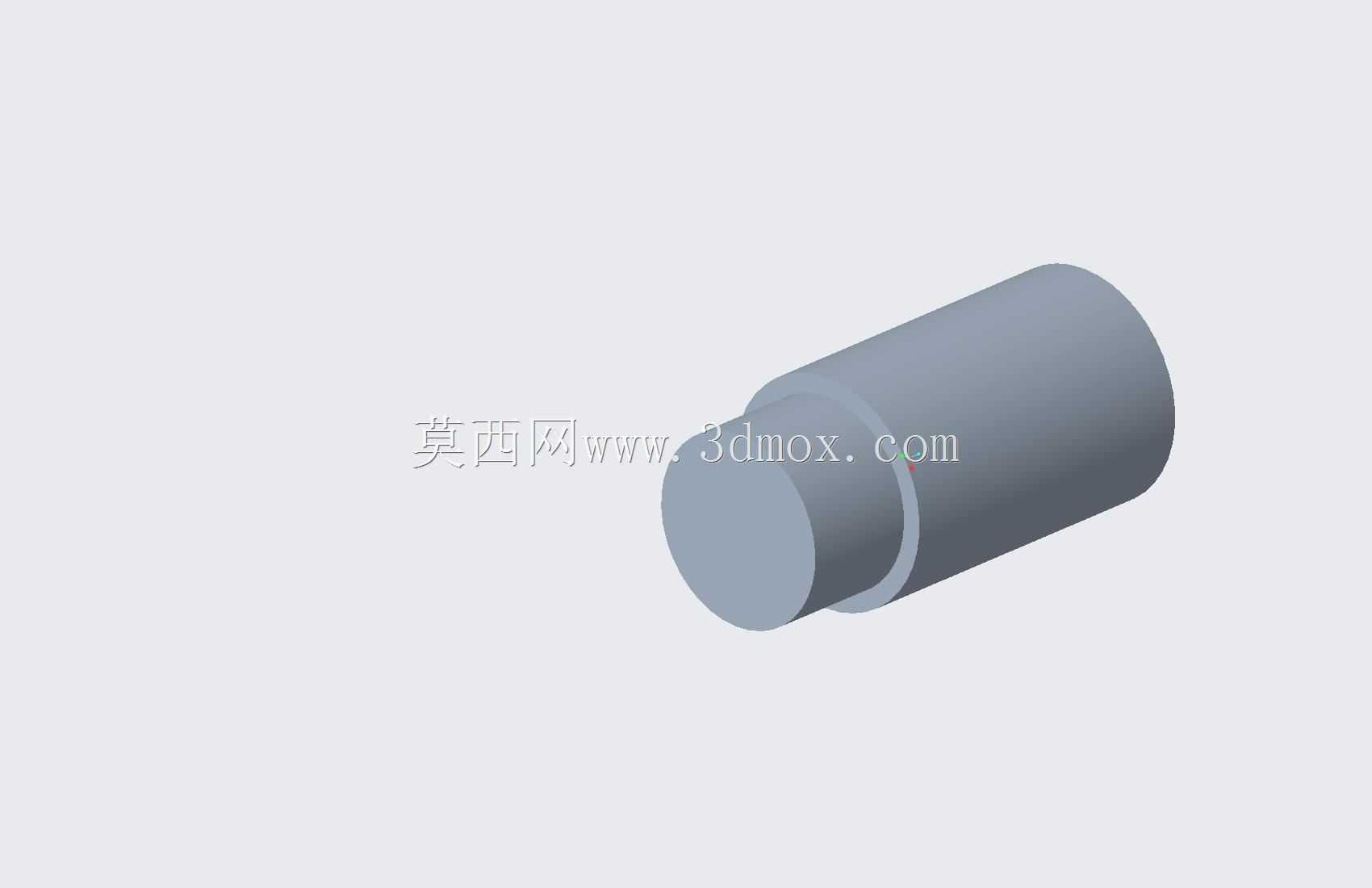

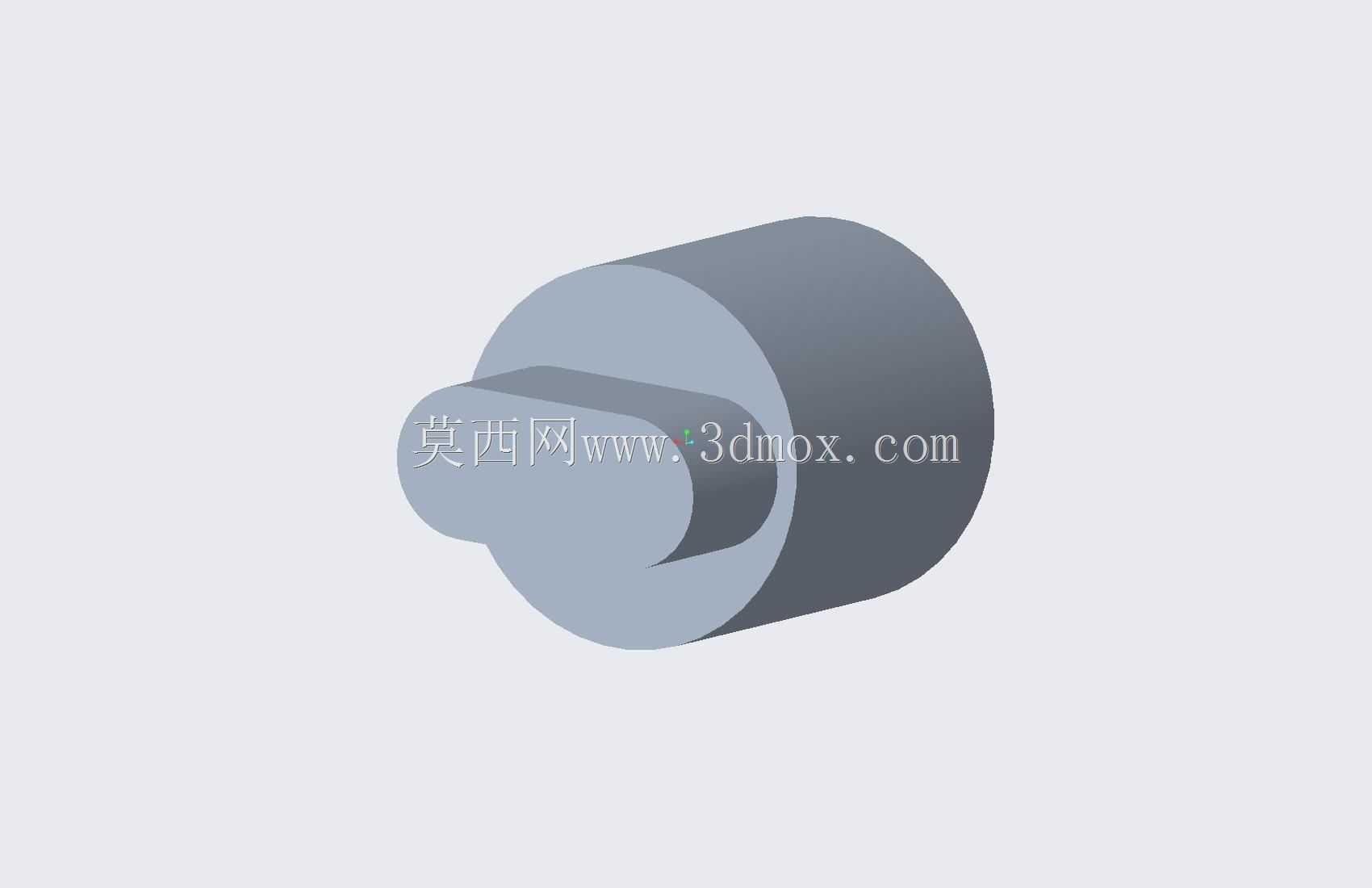

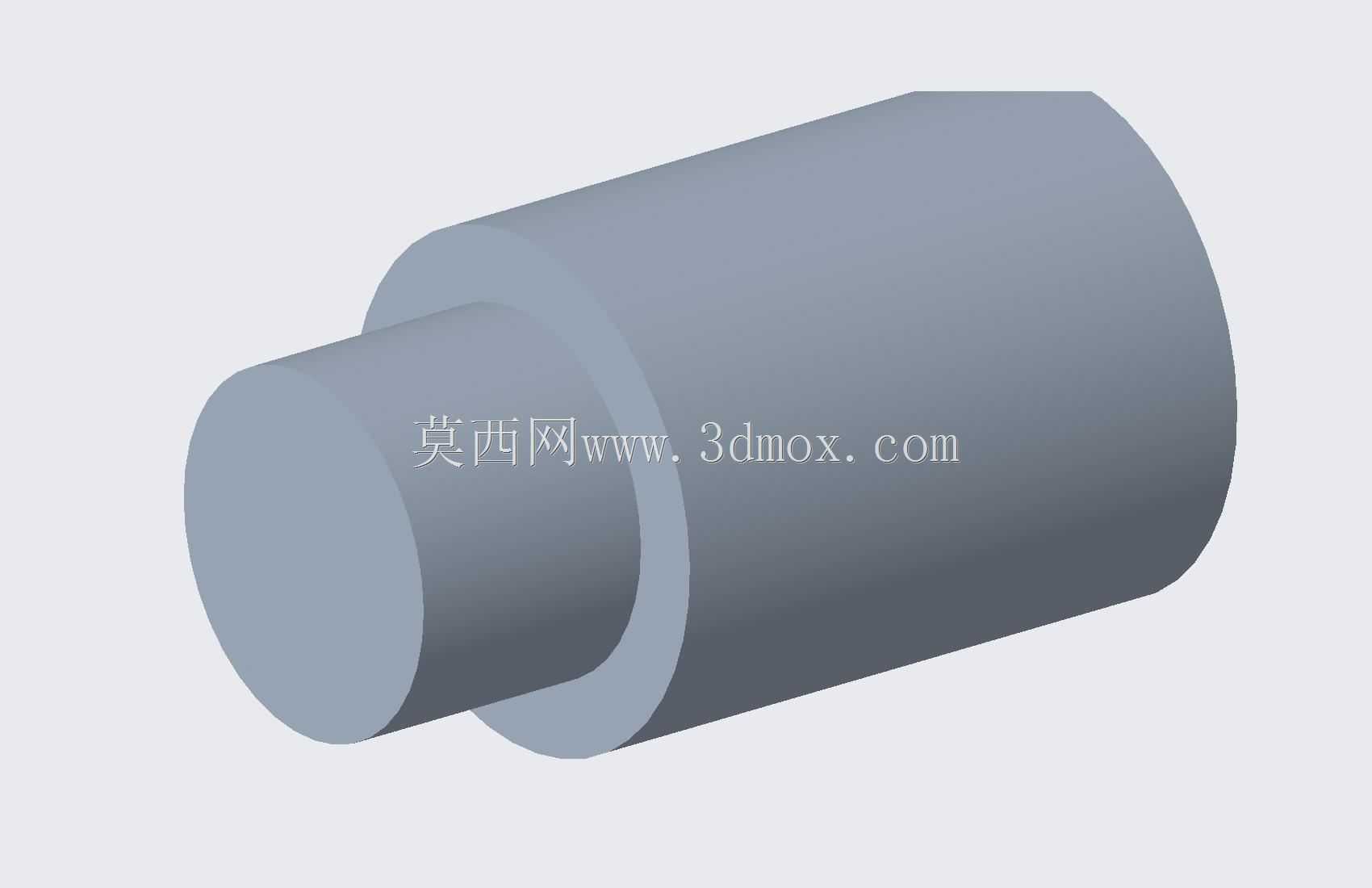

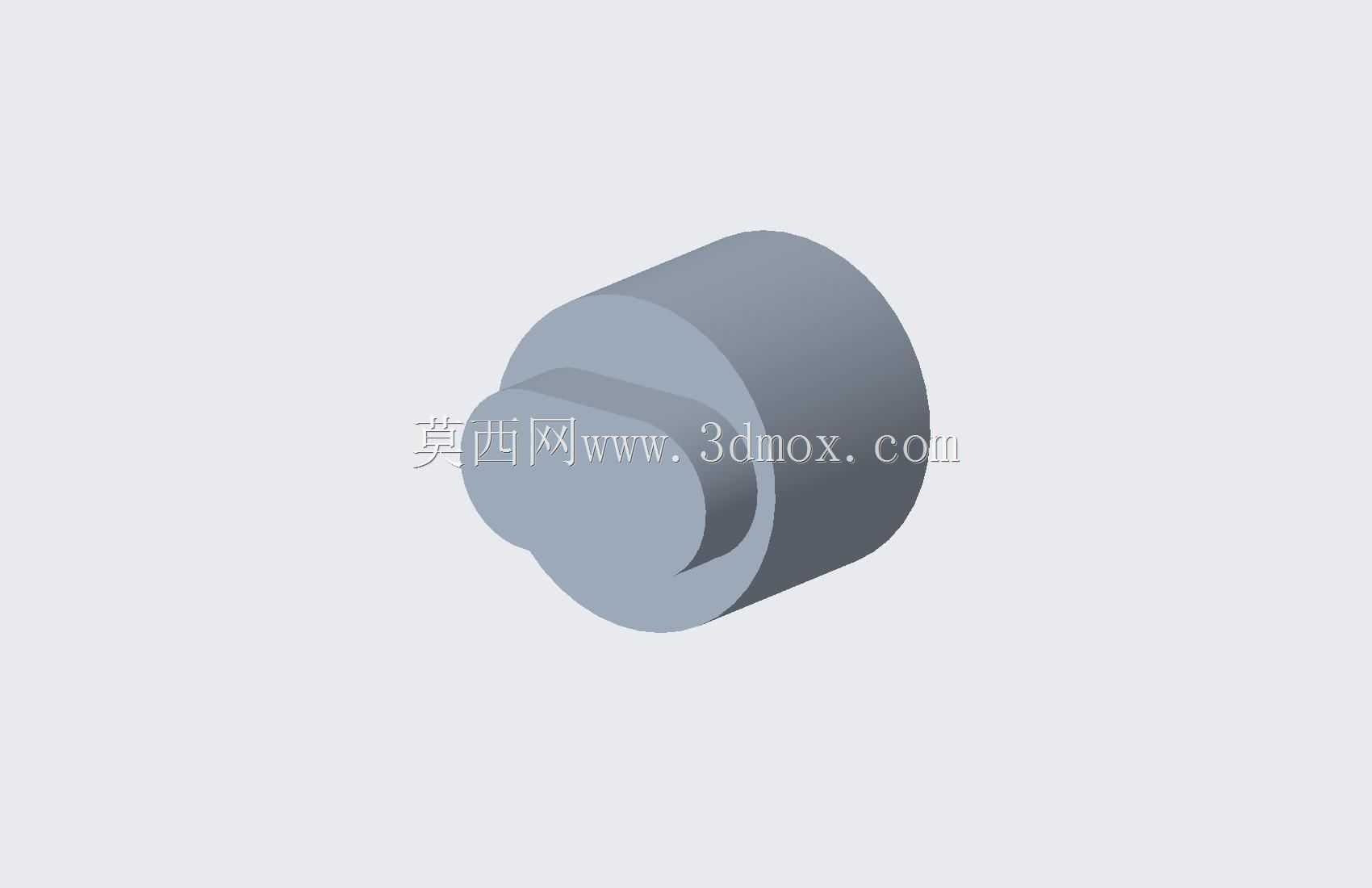

　　从实际应用场景来看，这类阶梯轴结构的冲头，主要用于级进模、单工序冲孔模的作业工位，针对厚度0.5-3mm的冷轧钢板、铝板、铜带等常见冲压基材，完成圆孔冲裁、浅成型压印等工序。不同于等直径冲杆的冲头设计，本次的三款冲头均采用了阶梯变径结构，作业端直径小于安装固定端直径，这种结构一方面可以在保证冲头作业端刃口强度的前提下，减小冲裁过程中的冲裁力峰值，降低压力机的瞬时负载；另一方面，加粗的安装端可以提升冲头与模柄、固定板的配合接触面积，减少连续冲压过程中冲头出现的径向窜动、轴向移位问题，避免冲孔位置度超差、刃口崩损等常见故障。

　　从设计思路层面拆解，三款冲头的刃口端均做了小尺寸的过渡圆角处理，没有采用尖锐直角的刃口结构，这是针对连续冲压作业场景做的优化——尖锐刃口虽然初始冲裁阻力小，但在连续高频次的冲击载荷下，很容易出现刃口崩缺、早期磨损的问题，微小的过渡圆角可以在保证冲裁断面质量符合要求的前提下，大幅提升刃口的抗冲击性能，延长冲头的刃磨周期。同时，冲头的安装端与作业端的同轴度公差控制在0.01mm以内，安装端的外圆尺寸采用h6的公差配合，可与标准冲头固定板的安装孔实现过渡配合，无需额外定制非标固定板即可完成装配，降低工装改造成本。

　　在尺寸与安装边界上，三款冲头的总长度保持统一规格，安装端直径一致，仅作业端的工作直径存在差异，这种统一安装基准的设计，能够让现场工装换型时无需调整模架的闭合高度、卸料板的让位孔位置，仅需更换对应直径的冲头即可完成不同孔径的冲孔作业切换，大幅缩短换模调试的时间，适配多品种小批量的冲压生产需求。冲头的安装端端面做了平面度管控，保证与模柄内的顶杆或者打击块完全贴合，避免冲压过程中出现偏载，导致冲头杆部弯曲变形。作业端的有效刃口长度预留了足够的刃磨余量，每次刃磨后仅需调整卸料板的让位间隙即可继续使用，不需要更换整个冲头，降低工装耗材的使用成本。

　　在实际设备适配性上，这类冲头除了适配常规的机械压力机，也可安装在小型气动冲床、台式冲床的工装夹具上，完成薄材的精密冲孔作业，比如电子五金件的安装孔冲制、五金支架的定位孔加工、小型钣金件的过线孔冲裁等场景。冲头的杆部表面做了硬化处理，表面硬度达到HRC58-62，兼顾了表面耐磨性与芯部韧性，既可以抵抗连续冲压过程中与板材摩擦产生的磨损，也能承受冲压瞬间的冲击载荷，避免出现杆部断裂、崩碎的问题。不同于成型冲头的复杂型面，这三款冲头均为圆柱型刃口，加工工艺性好，采用常规外圆磨床即可完成精加工，制造成本低，备件采购周期短，适合作为冲压车间的通用常备工装配件，在出现冲头磨损、崩损时可以快速更换，减少生产线的停线等待时间。
