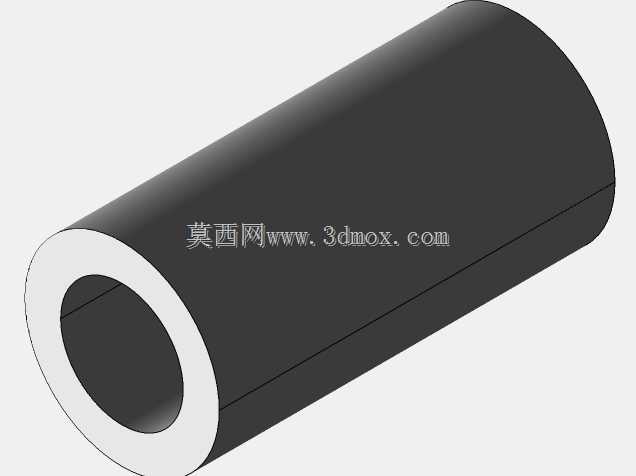

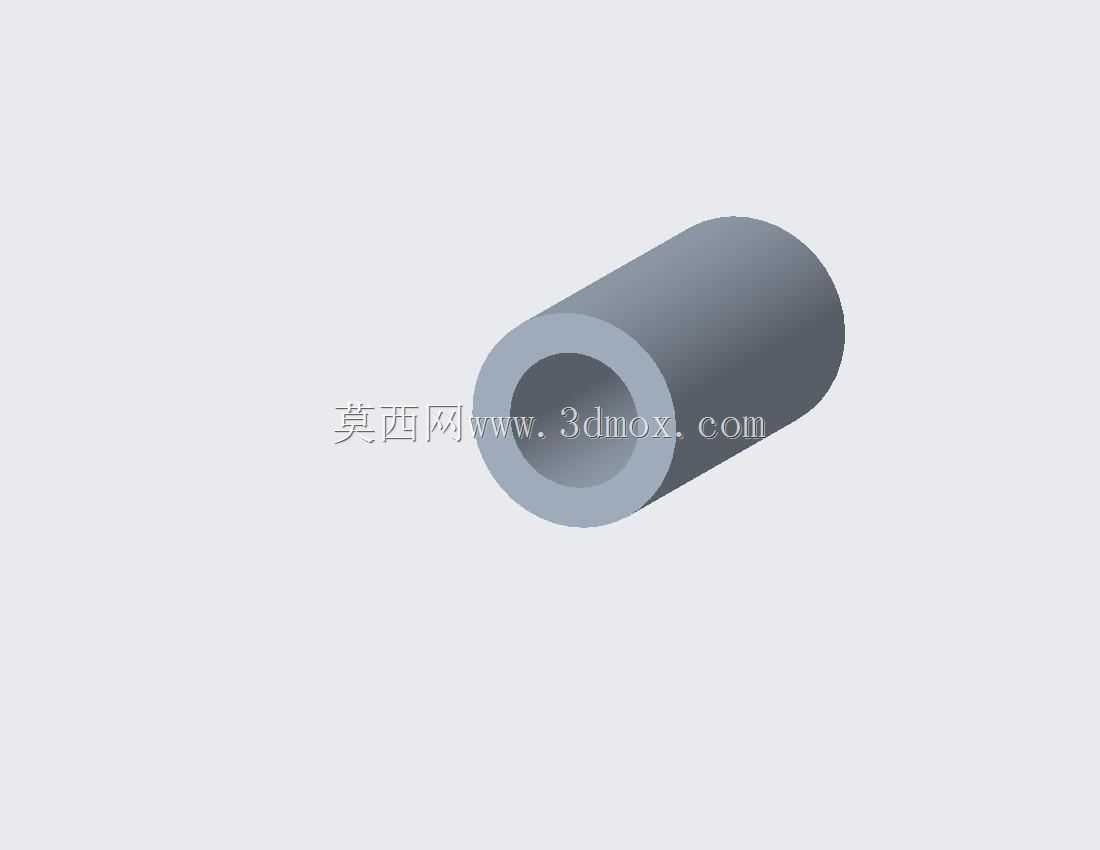

等径空心圆柱管状结构件三维设计

　　在流体输送、结构支撑类机械系统的设计环节，这类等径空心圆柱管状构件是出现频率极高的基础零件，很多刚接触结构设计的工程师容易忽略这类基础件的细节设计，往往直接调用软件自带的标准管材库草草了事，但实际落地到不同工况的设备中，这类构件的壁厚、内外径同轴度、端面加工余量的设定，都会直接影响整套设备的运行稳定性与装配精度。

　　从实际应用场景来看，这类管状构件的适配范围极广，在低压流体输送回路中，它可以作为气路、水路的直通导流通道，内壁的光滑度直接决定流阻大小，设计时如果忽略内壁拔模角度带来的阶梯差，很容易在长期输送带杂质的流体时出现积垢堵塞问题；在轻载结构支撑场景中，这类空心管可以替代同外径的实心圆柱杆件，在保证径向抗弯折强度满足要求的前提下，大幅降低构件自身重量，减少设备运动端的惯量负载，这一点在自动化设备的往复运动机构设计中尤为重要，很多做直线运动模组的工程师在选型导向构件时，都会优先计算空心管的截面惯性矩，在满足负载挠度要求的前提下选择壁厚最薄的规格，以此平衡结构强度与整机重量。

　　设计这类构件时，首先要明确安装边界的约束条件：如果是用于两端插接装配的场景，外径公差需要控制在h7等级，同时要预留足够的插入导向倒角，倒角角度通常取15度到30度，避免装配时切伤配套的密封胶圈；如果是用于端面法兰焊接的场景，管端的平面度需要控制在0.1mm以内，否则焊接后会出现焊缝不均匀、渗漏的问题。很多新手设计师在建模时只绘制出基础的空心圆柱形态，忽略了不同装配场景对应的细节特征，导致后续出工程图时漏标形位公差，车间加工出来的零件无法满足装配要求。

　　从结构特性来看，等径空心圆柱的受力分布十分均匀，径向承受均匀外压时，应力会沿着管壁圆周均匀分散，不会出现局部应力集中的问题，这也是这类构件被广泛应用于承压回路的核心原因。设计时需要根据实际工作压力计算管壁的最小厚度，计算过程中要充分考虑材料的许用应力、焊接接头的系数，还要预留足够的腐蚀余量，如果是用于输送有弱腐蚀性的流体，壁厚要在计算值的基础上增加1到2mm的腐蚀裕量，避免长期使用后管壁被腐蚀变薄出现爆裂风险。

　　在三维建模过程中，这类构件的建模逻辑看似简单，实则需要注意很多细节：首先要保证内外圆柱面的同轴度，建模时要优先绘制端面的两个同心圆草图，通过一次拉伸特征生成整体结构，避免分别拉伸内外圆柱时出现基准偏移；如果构件有长度方向的安装孔位，要以圆柱的中心轴线为基准建立定位参考，避免孔位出现角度偏差；如果需要在管壁上开设旁路接口，开孔位置要做倒圆角处理，减少开孔带来的应力集中问题，圆角半径通常取壁厚的0.5到1倍，避免长期受压力作用时开孔位置出现裂纹。

　　实际选型应用时，这类管状构件的长度尺寸需要根据安装空间的边界来确定，要预留两端装配的调整余量，通常长度方向的公差取IT14等级即可，如果是用于精密导向的场景，长度公差需要提升到IT9等级，同时要保证圆柱面的直线度满足导向精度要求。很多工程师在做设备改造时，经常会遇到原有管路的安装空间受限问题，这时候就需要根据实际的边界尺寸重新调整管材的长度与壁厚，不能直接照搬标准管材的长度规格，否则会出现装配干涉、管路弯折应力过大的问题。

　　另外，这类构件的材料选择也需要结合使用场景确定：用于普通气路输送的场景可以选择普通PVC或者铝合金材质，降低成本同时减轻重量；用于有压力要求的液压回路则需要选择无缝钢管，保证管壁的致密性避免渗漏；用于有腐蚀介质的场景则需要选择不锈钢或者工程塑料材质，提升构件的使用寿命。不同材料的构件在建模时不需要额外区分外观特征，但在工程图的材料栏需要明确标注，同时要标注对应的表面处理要求，比如钢管需要做防锈镀锌处理，铝合金管需要做阳极氧化提升表面硬度。

　　在装配验证环节，通过三维模型的干涉检查，可以提前发现管状构件与周边零件的间隙是否满足要求，尤其是在管路密集的阀岛、液压站区域，每一根空心管的走向、长度都需要在三维环境中提前模拟，避免实际装配时出现管路交叉、安装工具无法操作的问题。很多做非标设备的工程师都有过现场配管的经历，其实如果在三维建模阶段就把每一段管材的尺寸、走向都精准定位，完全可以实现管材的预制加工，大幅减少现场装配的工作量，提升设备的装配效率与外观整洁度。
