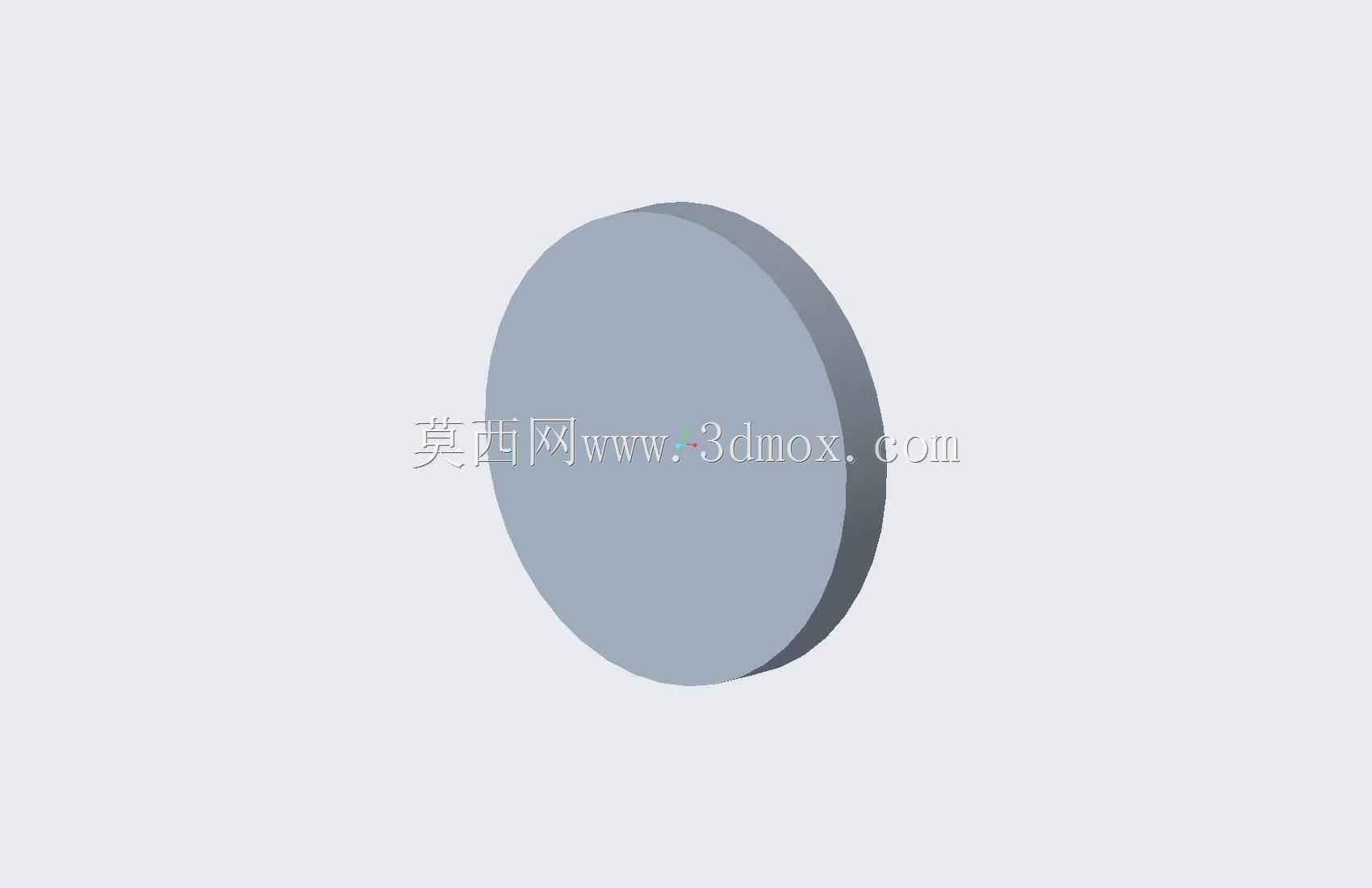

在各类动力传动、管路连接以及设备隔振系统中,这类圆盘式隔盘是应用频次极高的基础功能零件,很多刚入行的结构工程师容易把它当成普通垫片来处理,实际在装配场景里它承担的作用远不止填充间隙。从实际工况来看,这类隔盘常被布置在动力输出端与负载端的连接面之间,也会用在刚性支架与振动源的安装接触面处,核心作用是阻断振动的刚性传递路径,同时补偿连接面之间的微小形位公差,避免硬接触带来的应力集中。做这类零件的三维设计时,首先要明确安装边界的约束条件:首先是安装孔的中心距必须完全匹配对接法兰或者连接轴端的孔位公差,不能出现孔位错位导致装配时强行锁附的情况,很多现场装配出现的隔盘碎裂、连接螺栓预紧力不均问题,根源都是前期建模时孔位公差匹配没做校验。
外形上采用等厚圆盘结构不是随意选择的,圆形轮廓在周向受力时没有应力集中的尖角,当连接面承受周向扭转力或者径向偏移力时,应力可以沿着圆盘圆周均匀分散,不会像方形隔件那样在边角位置出现应力突变导致过早失效。厚度尺寸的确定需要结合实际工况的压缩量要求,隔盘本身具备一定的形变能力,当螺栓预紧后,隔盘会产生可控的弹性形变,一方面可以填充两个连接面之间的微观不平度,提升连接密封性,另一方面可以吸收设备运行时产生的高频微幅振动,避免振动直接传递到相邻结构件引发共振噪音。设计时还要注意外圆尺寸的边界,外圆直径不能超出对接件的安装面范围,否则会突出安装面影响后续外围护罩的装配,也不能过小导致有效承压面积不足,
单位面积压力超过材料的许用应力后会出现永久塑性变形,失去隔振补偿的作用。在传动系统的应用场景里,这类隔盘还能起到一定的绝缘、隔温作用,比如电机端与减速机输入端连接时,隔盘可以阻断电机运行产生的热量直接传导到减速机输入轴封位置,避免轴封长期处于高温环境下加速老化失效;在有电化学腐蚀风险的安装场景,不同金属材质的连接面之间加装这类隔盘,还能避免异种金属直接接触产生的电偶腐蚀,延长连接结构的整体使用寿命。建模过程中要注意两个端面的平面度公差控制,端面如果存在翘曲或者凹凸不平,锁附螺栓时会出现局部压力过大的问题,运行过程中受振动影响容易出现螺栓松动。边缘位置要做微小的倒角处理,不是为了外观好看,而是避免装配时隔盘边缘刮伤安装面的防腐涂层,
也能防止安装时边缘的毛刺割伤操作人员。很多新手做这类零件建模时会忽略厚度方向的公差标注,实际生产中如果厚度偏差过大,会直接影响连接螺栓的预紧行程,预紧力不足会导致连接松动,预紧力过大则会压溃隔盘使其失去弹性补偿能力。在管路系统的应用场景中,这类隔盘也常被用作法兰连接面的隔振缓冲件,配合密封件使用时,能补偿管路运行时因热胀冷缩产生的微小轴向位移,避免管路应力直接拉扯法兰密封面导致泄漏。从结构可靠性角度来说,这类圆盘式隔盘没有复杂的异形结构,加工成型难度低,安装时不需要特殊的工装定位,只要对齐孔位就可以完成装配,后期维护更换也十分便捷,不需要完全拆解整个连接结构,只需要松开连接螺栓留出足够间隙就可以取出更换,能大幅降低现场运维的时间成本。做三维建模时还要考虑材料的特性匹配,如果是用在有油污的工况环境,模型设计时要预留材料溶胀的尺寸余量,避免隔盘接触油污后体积膨胀导致装配间隙不足;如果是用在低温环境,要考虑材料低温脆化的特性,在结构转角位置加大圆角半径,降低低温下应力开裂的风险。实际选型搭配时,隔盘的硬度要匹配两端连接件的材质硬度,不能比连接面的材质硬度过高,否则长期受压会在连接面压出凹痕,损伤核心传动部件的配合面,后续更换连接件时会大幅增加维修成本。
