机械传动后坐末梢定位连接基座

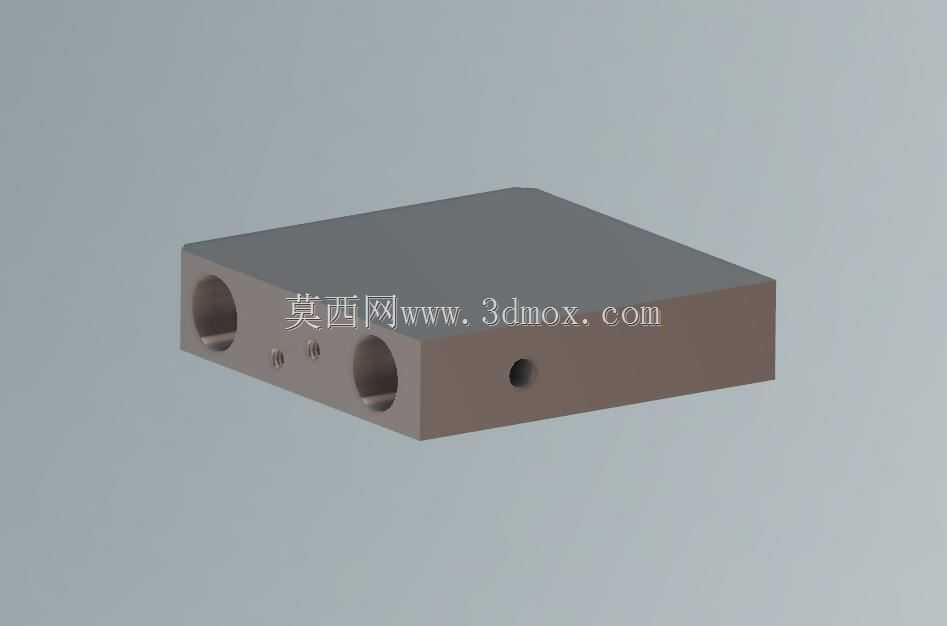

　　在常规往复式传动机构的末端布局中，这类末梢基座承担着终端行程限位、部件对接定位以及载荷传导的核心作用，常见于中小型冲压设备的后坐缓冲段、自动化输送线的末端止位单元、轻载液压执行机构的终端安装位，区别于普通的安装垫块，这类构件需要同时兼顾轴向受力承载、周向定位防转以及外接部件的快速对接需求。从结构设计逻辑来看，整体采用长方体块式本体，优先选用45号钢调质处理作为毛坯基材，加工阶段先完成六面铣削保证基准面平面度公差控制在0.02mm以内，再以底面和相邻侧面作为定位基准加工各功能孔位：本体正面设置的两个大直径同轴通孔为对接销轴的安装通道，孔壁粗糙度要求达到Ra1.6，保证销轴往复滑动时的顺畅度，避免卡滞；

　　孔位旁侧的两个小直径螺纹孔为锁紧顶丝的安装位，用于销轴穿入后的径向锁紧，防止传动过程中销轴窜动脱出；本体侧面的单通孔为润滑油路预留通道，可外接注油嘴对内部销轴配合面进行定期润滑，降低长期运行的磨损量。安装边界层面，本体的底面为全平面安装基准，可直接贴合设备机架的安装面通过螺栓压紧固定，不需要额外的调整垫片即可保证安装垂直度，整体厚度方向的尺寸预留了足够的受力余量，在承受10kN以内的轴向冲击载荷时不会出现本体变形，各孔位的中心距公差严格控制在±0.03mm，保证对接部件的同轴度要求，避免传动过程中出现偏载磨损。实际应用场景中，这类基座不会作为独立构件单独使用，通常需要配合缓冲弹簧、对接销轴、行程开关触发块共同组成后坐末梢单元，

　　当传动机构运行到末端行程时，销轴会将轴向冲击力传导到基座本体，再通过基座分散传递到整个机架结构上，同时基座上的顶丝结构可以快速调整销轴的伸出长度，适配不同行程的传动需求，不需要整体更换基座即可完成小范围的参数调整。建模过程中优先采用实体拉伸完成本体基础特征，再通过孔特征命令逐一添加各功能孔，所有孔位的倒角、退刀槽结构均按照机械加工工艺要求设置，避免出现加工无法实现的锐角结构，同时对各受力面做了应力集中规避处理，孔位边缘均设置0.5mm的倒角，既可以去除加工毛刺，也能降低装配过程中孔口刮伤配合零件表面的概率。不同于定制化的大型安装基座，这类通用型末梢基座可以适配多种轻载传动场景，在小型自动化装配设备、轻工机械的传动末端、试验台架的加载端都能直接选型使用，不需要重新做结构设计，只需要核对安装孔位尺寸和载荷参数即可完成装配，大幅缩短设备的设计研发周期。
