多孔矩形连接拉杆结构设计

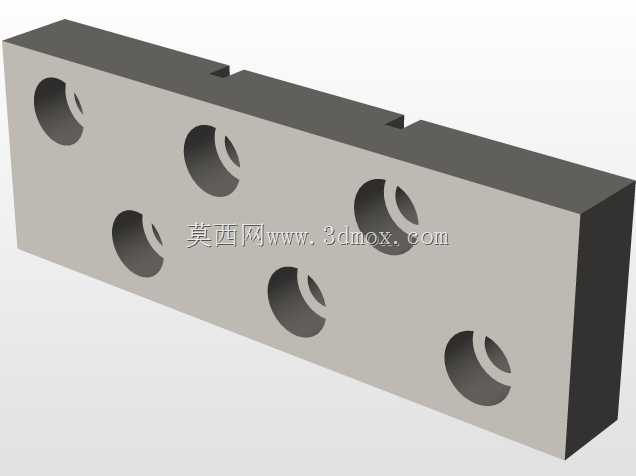

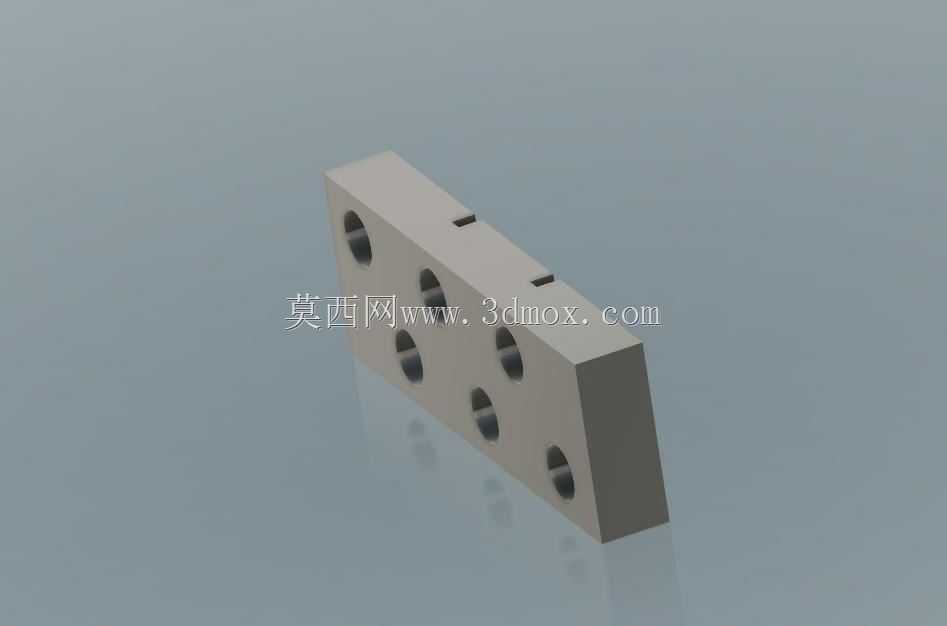

　　这款矩形多孔结构的连接拉杆，在工装夹具、自动化输送线、非标设备机架搭建场景中有着极高的出镜率，很多做设备组装调试的工程师都接触过类似结构，它不像长杆类拉杆承担大行程的推拉传动，更多是作为模块化构件之间的刚性连接载体，承担载荷传递、位置限位、组件拼接的作用。从结构本身来看，主体采用等截面矩形块设计，相比圆形截面的拉杆，矩形结构自带防转属性，安装时不需要额外做周向定位，直接靠侧边贴合安装基准面就能完成初步定位，能大幅减少装配时的调整时间，尤其是在多工位拼接的工装台架上，这种防转特性可以避免设备运行过程中连接件受交变载荷出现周向转动，导致连接松动、位置偏移的问题。

　　设计这类构件的时候，首先要明确安装边界的约束条件，主体的厚度方向尺寸需要匹配所连接的两个构件的安装槽深度，不能出现突出安装面或者嵌入深度不足的情况，否则会导致连接面贴合不严，受力时出现应力集中。构件上分布的多组通孔，位置精度是设计核心，孔位的同轴度、孔与安装基准面的垂直度，直接决定了装配后组件的位置精度，比如在工装夹具上用来连接定位块和基板的时候，孔位偏差超过0.02mm就会导致定位块偏移，最终造成工件装夹位置超差。这些通孔分为两类，一类是贯穿的光孔，用来穿装螺栓完成和相邻构件的锁紧，另一类是侧面的小型槽孔，用来安装紧定螺钉，实现拉杆在安装槽内的位置微调，或者用来穿装定位销，强化连接的抗剪切能力，避免螺栓受剪出现断裂。

　　从实际使用的角度看，这类拉杆的受力工况比较复杂，既会承受沿长度方向的拉压载荷，也会承受垂直于安装面的倾覆力矩，所以在结构设计时，孔位的排布要尽量让受力点落在构件的形心附近，避免偏载。比如六个安装孔采用对称排布的方式，左右两侧的孔位距离侧边的距离保持一致，上下排孔的间距根据所连接构件的安装孔距匹配，这样锁紧之后各个螺栓的受力均匀，不会出现单个螺栓载荷过大提前失效的情况。构件的棱边都做了小尺寸的倒角处理，一方面是去除加工后的毛刺，避免装配时划伤操作人员或者相邻零件的表面，另一方面也能在插入安装槽的时候起到导向作用，不需要反复对准就能顺利装入。

　　在建模过程中，这类零件的特征逻辑要清晰，首先拉伸生成矩形基体，然后按照安装尺寸要求绘制孔位草图，优先采用对称约束来定义孔的位置，这样后续如果需要调整孔距或者整体尺寸，只需要修改对称尺寸的参数就能完成全特征更新，不需要逐个调整孔的位置。侧面的紧定槽孔要注意深度控制，不能和主安装孔贯通，否则会导致螺栓锁紧时出现应力集中，甚至在槽孔位置出现开裂。另外，零件的两个大平面作为安装基准面，平面度要求需要控制在合理范围内，如果平面度超差，锁紧后零件会出现变形，反而影响连接精度。

　　这类拉杆在实际选型替换的时候，首先要确认安装面的宽度尺寸，确保拉杆的宽度和安装槽的宽度间隙配合，间隙控制在0.02mm到0.05mm之间，既能保证顺利装入，又不会出现过大的旷量。然后要确认孔位的分布尺寸和待连接构件的孔位完全匹配，避免出现孔位对不上无法装配的问题。如果是用于有振动工况的设备上，还可以在安装孔位置加装衬套，提升孔壁的耐磨性能，延长构件的使用寿命，避免反复拆装导致孔壁磨损出现间隙。和传统的长拉杆相比，这种块状多孔拉杆的刚性更好，不需要额外设置导向支撑就能承受较大的横向载荷，在空间紧凑的安装位置优势非常明显，不需要预留长杆的伸缩活动空间，能有效缩小设备的整体体积。
