PUCN型圆柱定位销机械结构设计

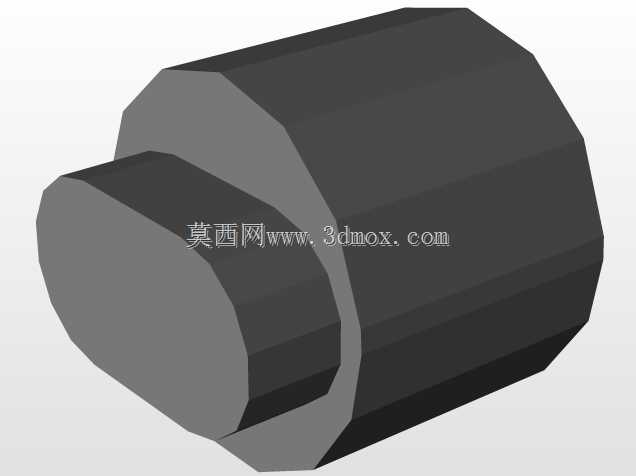

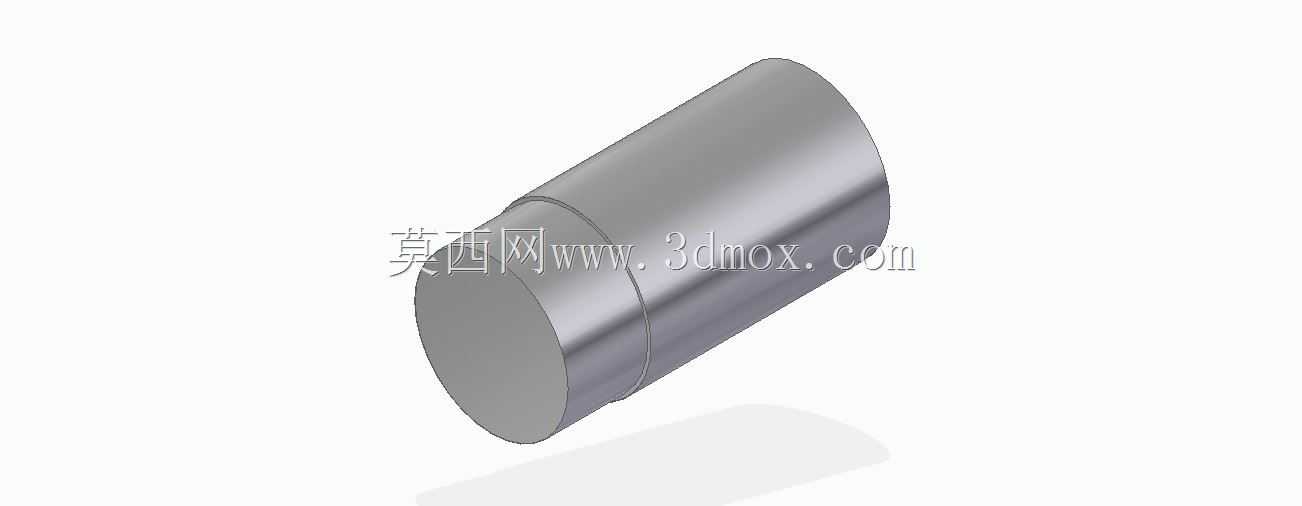

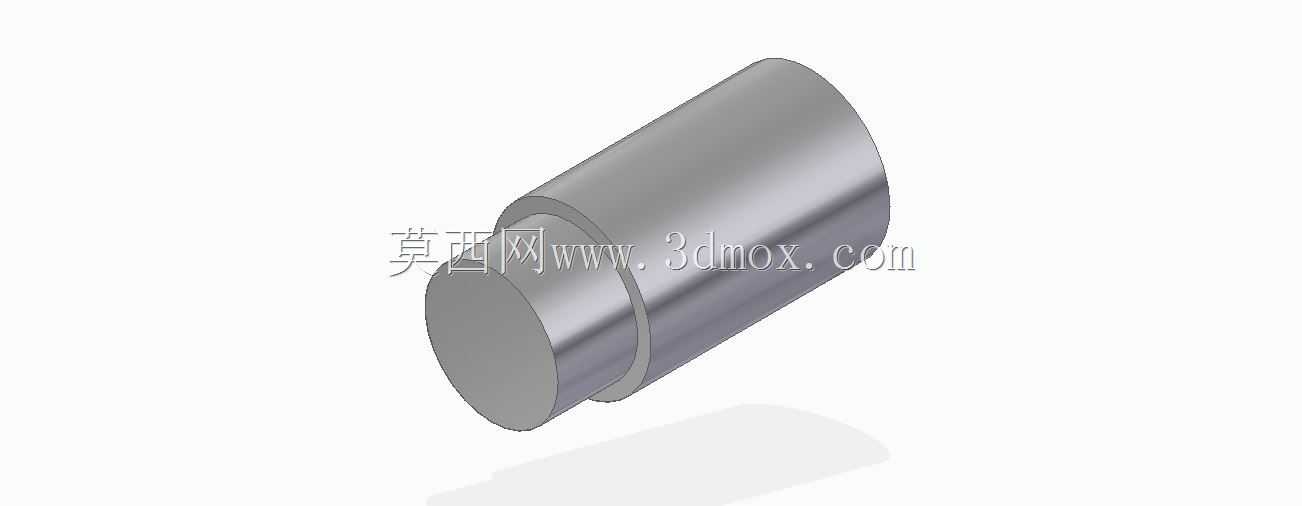

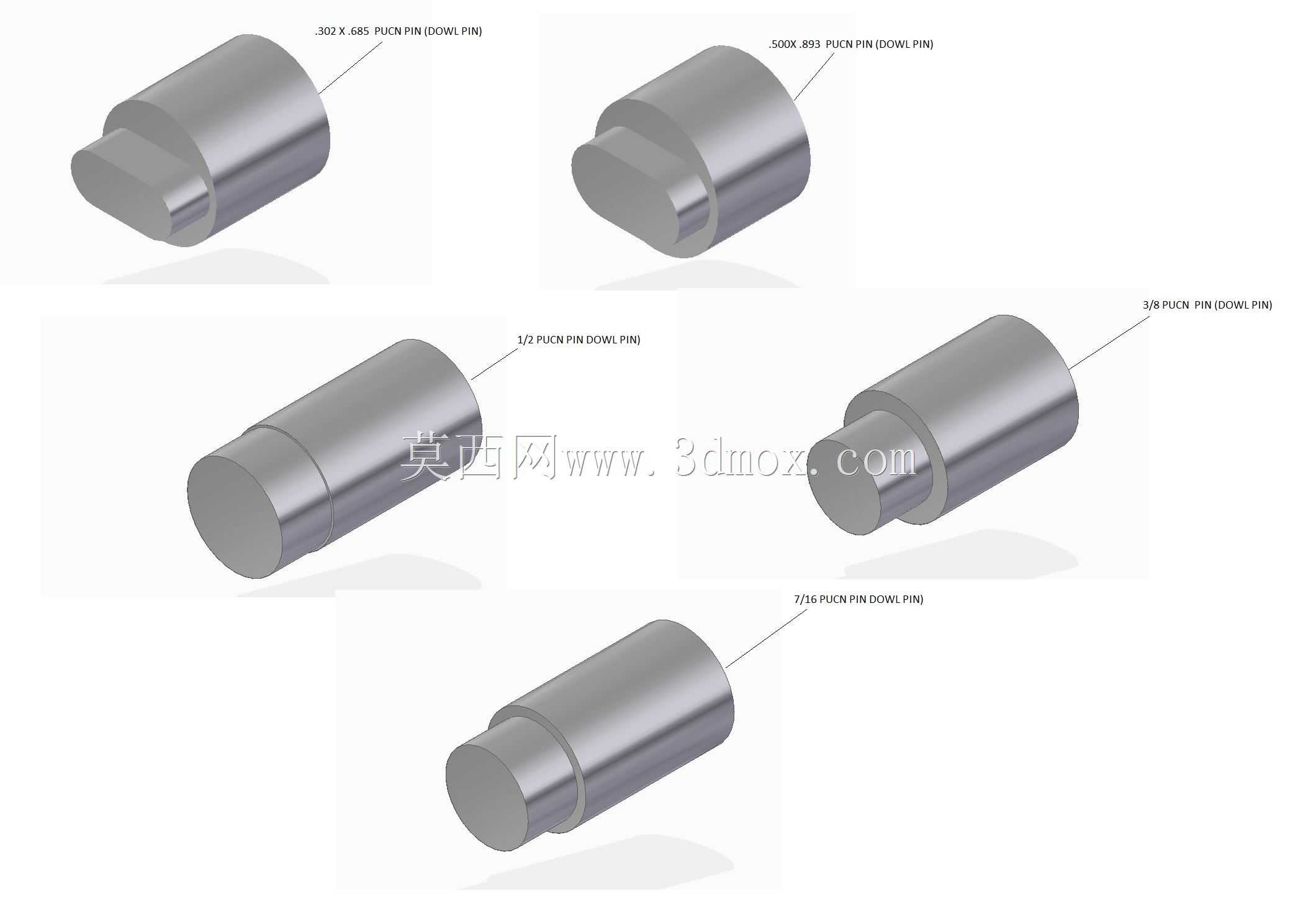

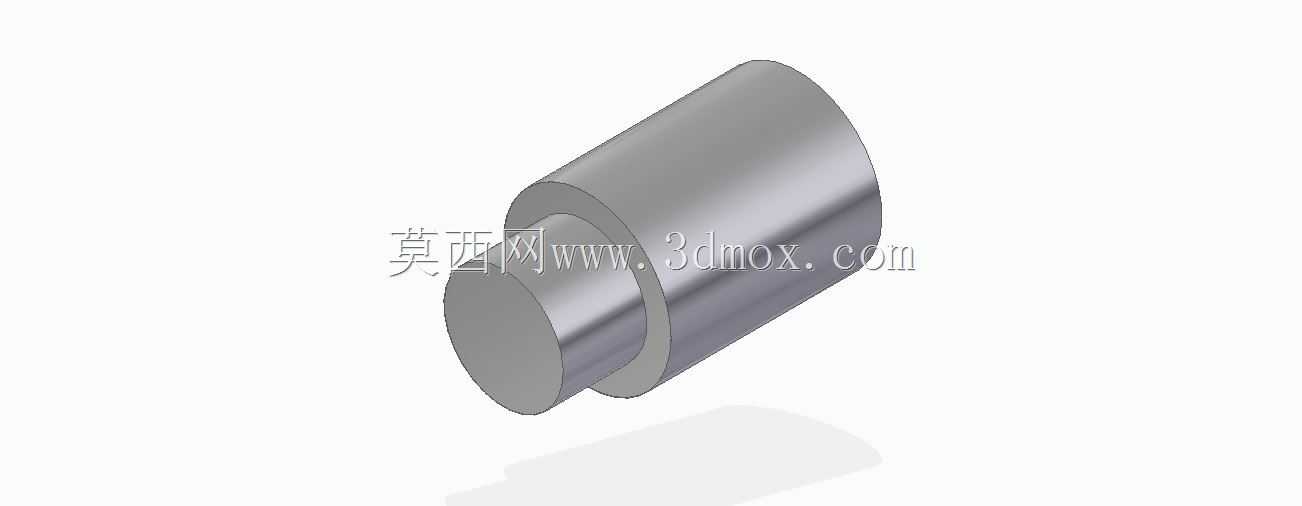

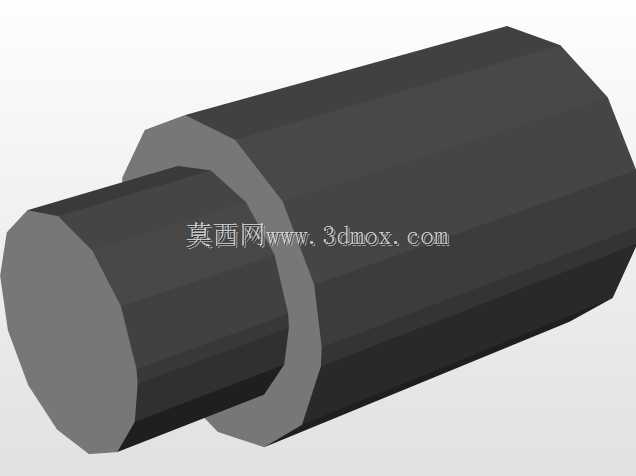

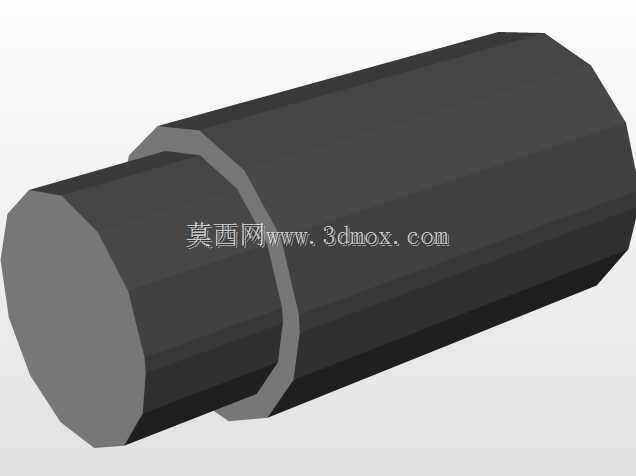

　　在工装夹具设计、精密模组装配、自动化线体工位定位环节，PUCN型定位销是应用频次极高的基础定位元件，这类销件主要承担工件装配时的位置约束、重复定位精度保持、工位间工件移送的位置基准传递作用，区别于普通圆柱销的过盈压装使用方式，该类定位销多采用间隙配合或过渡配合的安装形式，可满足频繁拆装、快速换型的生产场景需求。从结构设计逻辑来看，该系列定位销采用阶梯轴式结构，头部为定位工作段，根据不同工况需求分为平端、圆端两种导入形式，平端结构适用于定位孔为盲孔、工件定位面贴合度要求高的场景，圆端导入结构则适配通孔定位、快速上下料的自动化工位，可有效减少销件与孔位的对位卡滞问题；尾部为安装固定段，直径略小于工作段，通过轴肩实现安装时的轴向限位，

　　避免销件压入安装座时出现过位、倾斜的问题，保证定位工作段的伸出长度符合设计要求。从实际选型的尺寸边界来看，该类定位销的工作段直径公差多采用m6或h6级精度，可根据定位孔的加工精度选择对应配合等级，当定位精度要求在±0.02mm以内时，优先选用m6公差配合铰制孔使用，若为粗定位场景、工件拆装频次极高，可选用h6公差配合钻孔后铰光的孔位使用；安装段的直径公差多采用k6级，与安装座的孔位采用过渡配合，压入后无需额外的防松结构即可保持固定状态，轴肩的厚度根据销件整体直径匹配，小直径规格的轴肩厚度控制在1-2mm，大直径规格的轴肩厚度可达到3-5mm，保证压装时的受力强度，避免轴肩出现压溃变形。在实际生产应用中，这类定位销常成对使用，

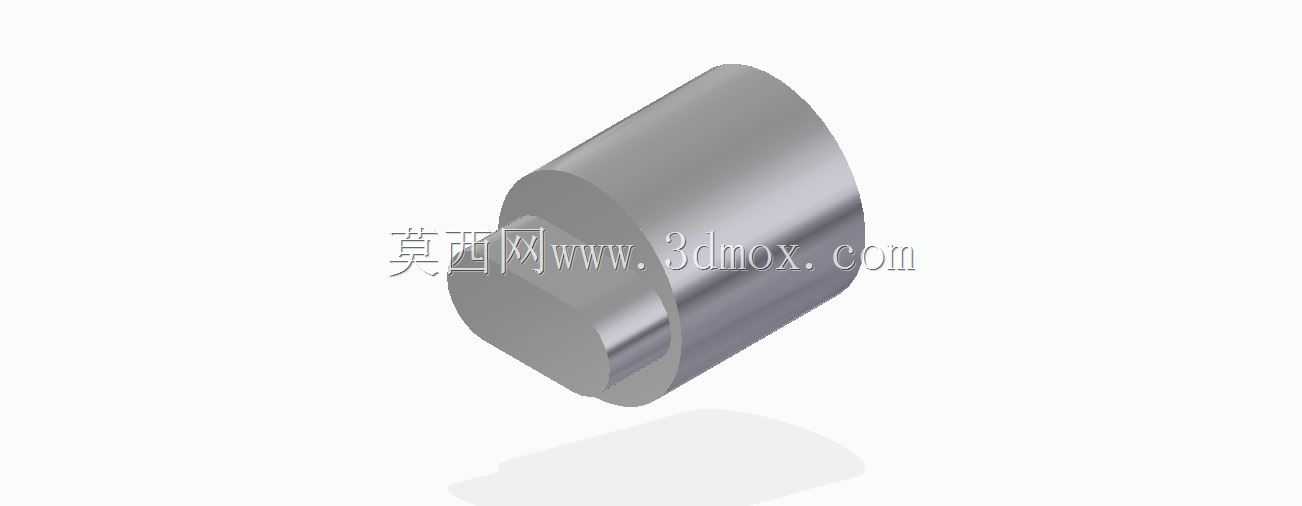

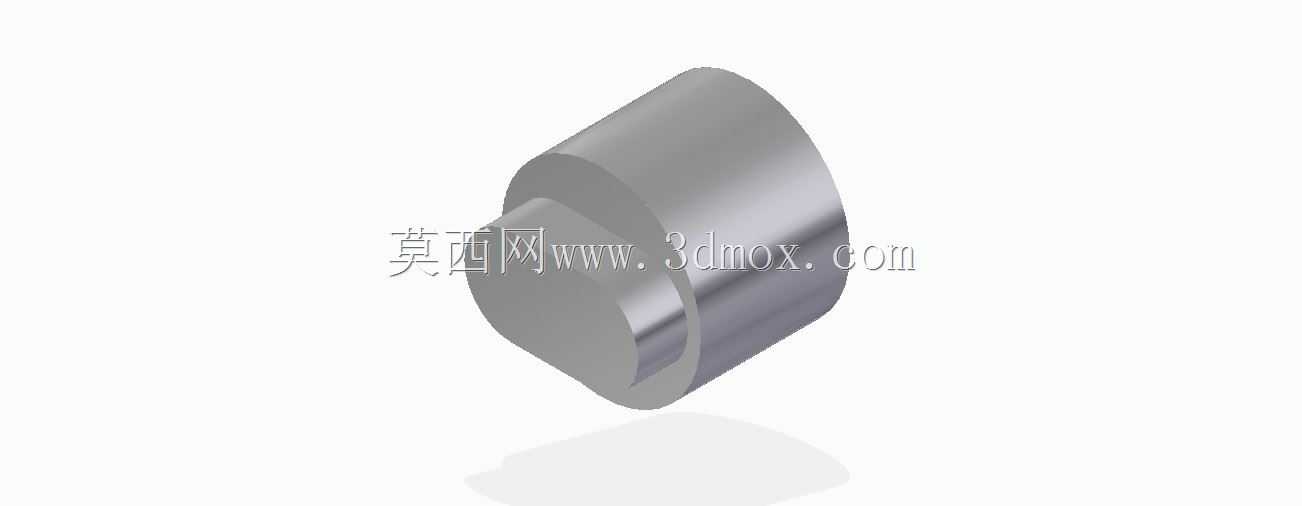

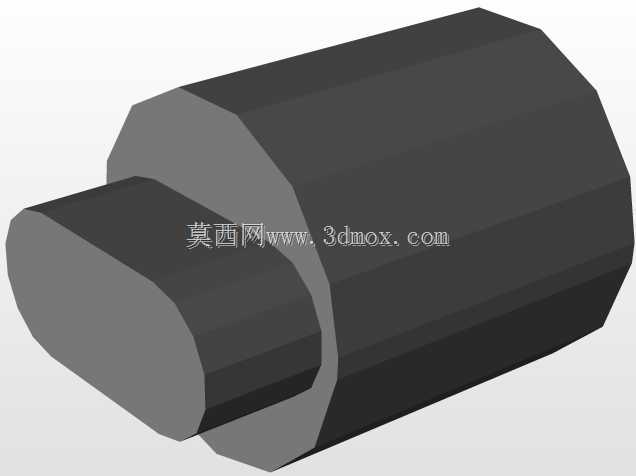

　　一个销件采用圆柱结构承担主要的位置约束，另一个可根据需求采用削边结构避免过定位问题，在汽车零部件焊装夹具、3C产品装配工装、精密检测治具中都有大量应用，比如在动力电池模组的装配工位，定位销穿过模组端板的定位孔，可保证电芯堆叠时的位置度偏差控制在允许范围内，避免后续焊接工序出现偏位；在五金件的冲压连续模中，安装在模具卸料板上的定位销可对条料进行步距定位，保证每一次冲压的工位精度，减少料带送进的累积误差。设计这类销件的三维模型时，需要重点关注工作段与安装段的同轴度要求，通常同轴度公差需要控制在0.01mm以内，避免安装后定位工作段出现偏斜，导致定位精度失效；头部的导入倒角需要根据工作段直径匹配，通常采用15°或30°的倒角，

　　倒角长度控制在0.5-2mm，既保证工件安装时的顺利导入，又不会因为倒角过长导致有效定位长度不足；表面粗糙度方面，定位工作段的粗糙度需要达到Ra0.8及以上，减少工件拆装时的磨损，延长销件的使用寿命，安装段的粗糙度可放宽至Ra1.6，保证压装时的顺畅度。从安装适配的角度来看，这类定位销的安装座孔位需要保证足够的深度，避免安装段压入后出现底部顶死的问题，通常安装孔的深度要比安装段长度大0.5-1mm，同时安装孔的底部需要设计排屑空间，避免长期使用过程中金属屑堆积在孔底，导致销件安装不到位；在需要频繁更换销件的工位，还可在安装座侧面设计顶丝孔，通过顶丝固定销件，减少压装拆卸对安装座孔位的磨损，提升工装的维护便捷性。不同于定制化的异形定位件，这类标准型PUCN定位销的结构通用性极强，可覆盖大部分常规的定位场景，建模时通过参数化驱动的方式可快速生成不同直径、不同长度的规格，满足不同设计场景的选型需求，在装配验证环节，可通过三维软件的干涉检查功能，模拟工件安装时的导入过程，验证倒角角度、定位长度的合理性，避免实际加工装配后出现工件无法顺利装入、定位间隙过大的问题。
