外六角带密封螺纹堵头结构设计

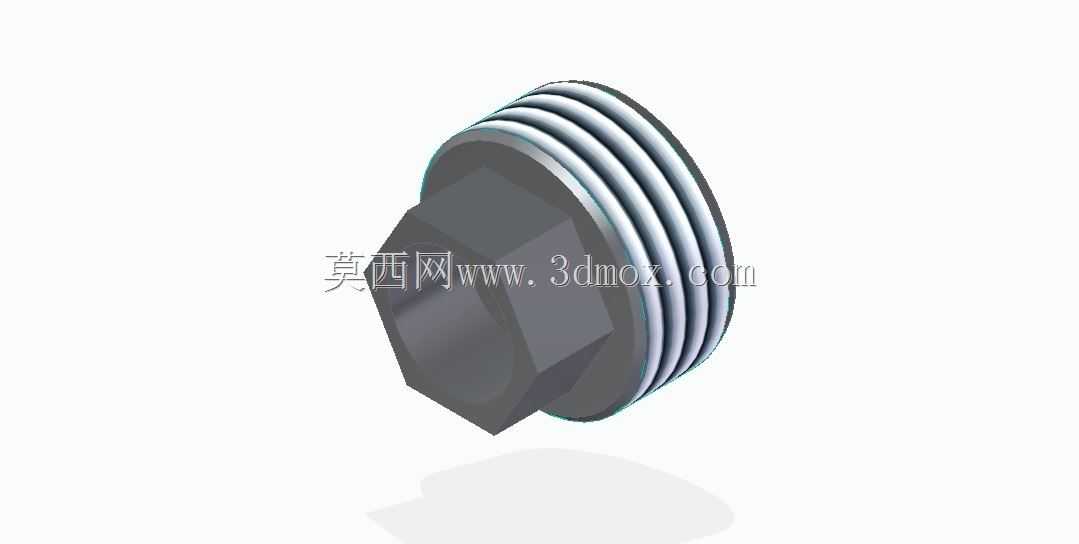

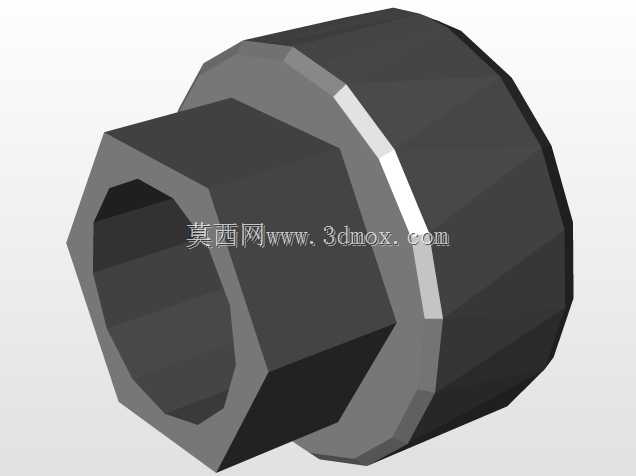

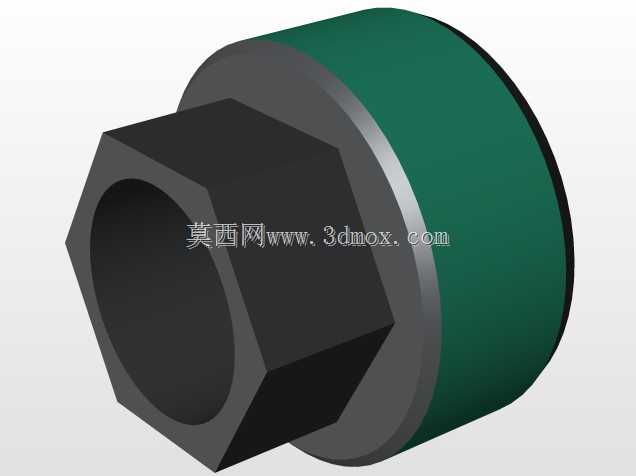

　　在液压站油路布设、气动管路终端封堵、发动机油道工艺孔密封、变速箱腔体闷盖等场景里，这类带外六角驱动端的外螺纹堵头是装机量极高的基础密封紧固件，很多刚入行的结构设计人员容易把它和普通外六角螺塞混为一谈，实际两者的密封逻辑、安装受力边界、适配工况差异极大。从结构细节来看，驱动端采用标准外六角构型，不是为了兼容普通扳手那么简单，六角对边尺寸的公差带严格控制在h12级别，既保证套筒、开口扳手能够顺利卡入，又避免对边间隙过大造成拧紧时棱角崩损，尤其是在铸铁、铸铝这类脆性材质的腔体上安装时，六角端面和密封贴合面的垂直度公差控制在0.05mm以内，能避免拧紧过程中密封面偏斜导致的渗漏隐患。螺纹段采用细牙三角螺纹构型，相比粗牙螺纹，细牙的螺距更小，

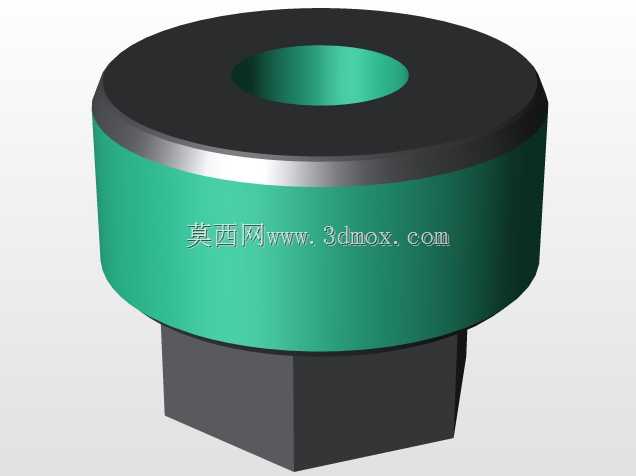

　　螺纹升角更低，拧紧后的自锁性能更优异，同时牙型的配合间隙更小，能够在螺纹副本身形成初级密封屏障，很多应用场景里会在螺纹段缠绕聚四氟乙烯生料带或者涂抹螺纹密封胶，进一步填充螺纹牙侧的微观间隙，阻断介质渗漏路径。在螺纹段和六角驱动端之间，设计了多道平行的环形密封筋，这部分结构是整个堵头密封性能的核心，和传统靠紫铜垫圈、组合密封圈实现端面密封的堵头不同，这种一体式密封筋在拧紧过程中会随着轴向压力的施加，产生微量的弹性变形，紧密贴合在安装孔口的倒角密封面上，不需要额外加装密封垫圈，既减少了装配时的零件清点工作量，也避免了垫圈遗忘安装、垫圈偏位造成的密封失效问题，密封筋的外径比螺纹大径大1.5-2mm，筋的高度控制在0.8-1.2mm，

　　相邻筋之间的退刀槽宽度留足0.5mm的变形容纳空间，避免拧紧时材料挤压变形卡入螺纹配合段造成拆卸困难。从安装边界来看，这类堵头的设计需要严格匹配安装孔的加工要求，安装孔口必须加工120度的导向倒角，倒角面的粗糙度不低于Ra3.2，不能有明显的刀纹、铸造飞边，否则密封筋和贴合面之间会形成微观渗漏通道；拧紧力矩需要根据螺纹公称直径、腔体材质做对应匹配，比如在铝合金腔体上安装G1/4规格的堵头，拧紧力矩控制在12-15N·m即可，过大的力矩会造成密封筋过度塑性变形，反而失去密封回弹能力，甚至会造成腔体螺纹孔滑牙、开裂。在实际工况适配中，这类堵头可以覆盖-40℃到120℃的工作温度区间，适配矿物液压油、压缩空气、乳化液、

　　轻负荷齿轮油等常见工业介质，不适合在强酸、强碱等高腐蚀工况下使用，也不适合在超过16bar的持续高压脉冲管路中作为主密封件使用，高压脉冲场景下需要选用带金属密封环或者氟橡胶密封圈的专用堵头。建模过程中需要注意几个容易出错的细节：一是螺纹段的收尾退刀槽尺寸要符合加工工艺要求，退刀槽直径比螺纹小径小0.2mm，宽度不小于1.5倍螺距，避免车削螺纹时刀具碰撞密封筋结构；二是六角头的棱边要做0.2mm的倒钝处理，避免装配、搬运过程中锐边划伤操作人员，也避免电镀、氧化处理时棱边出现镀层结瘤影响扳手卡合；三是密封筋的根部要做R0.1的圆角过渡，避免应力集中造成反复拆装后密封筋根部断裂。很多设备运维人员在现场检修时，会用普通六角螺栓代替这类堵头使用，这是非常不可取的，普通螺栓的端面没有密封结构，螺纹副的配合间隙也没有做密封适配，短时间可能不会出现渗漏，长时间运行后在介质压力、温度变化的作用下，极容易出现渗漏甚至松动脱出的问题，尤其是在靠近高温热源、振动较大的设备部位，这类替代方案的失效概率会提升数倍。在油路块设计过程中，这类堵头的安装沉孔深度需要预留至少2mm的安全间隙，避免堵头拧紧后端面和其他管路接头、阀件产生干涉，同时堵头的六角头外缘距离油路块侧壁的距离要留足10mm以上的扳手操作空间，否则现场装配时套筒无法顺利套入，只能用开口扳手拧紧，力矩控制精度会大幅下降。
