户外立式紫外线LED灭蚊装置结构设计

　　这款户外用灭蚊装置的结构设计，首先锚定了三类核心落地场景：郊野露营区的帐篷周边、半开放户外咖啡馆的客座边角、小型家庭农场的作业休息区，这类场景的共性是无固定建筑围护、蚊虫密度受植被与积水影响波动大、设备需要长期暴露在日晒雨淋的户外环境，同时不能有过于突兀的工业感破坏场景氛围。从功能实现逻辑来看，核心采用紫外线LED作为诱蚊光源，区别于传统荧光诱蚊灯管，LED光源的波长稳定性更强，功耗仅为同诱捕效率荧光管的三分之一，配合高压电网实现蚊虫灭杀，灭杀后的蚊虫残体直接落入设备底部的储虫槽，无需额外接电布线的版本可搭配太阳能供电模块，适配无外接电源的郊野场景。

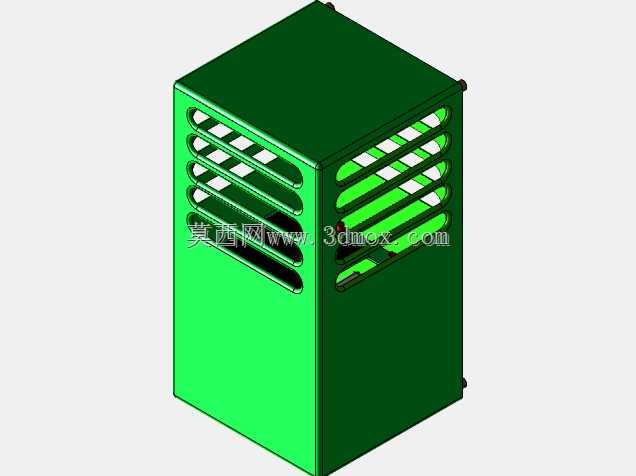

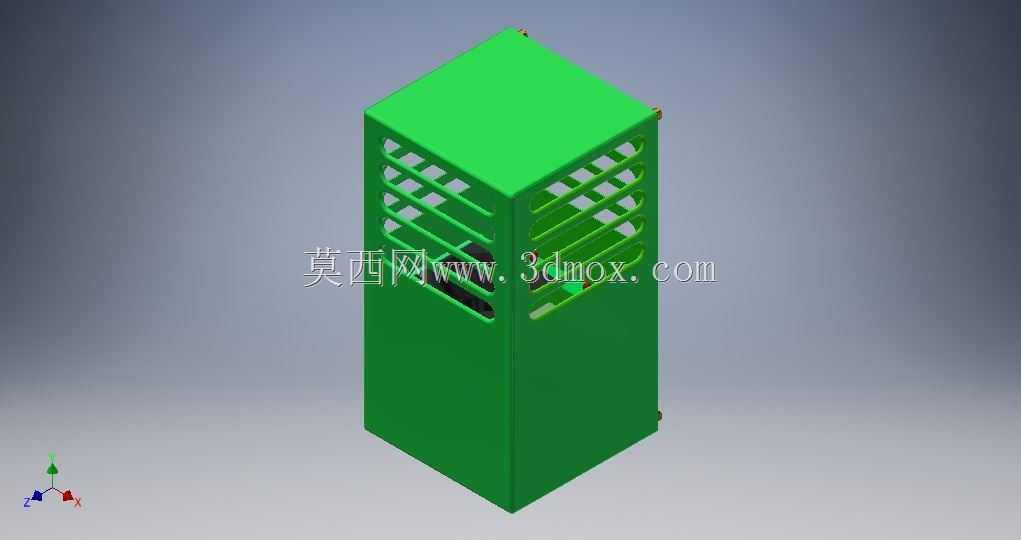

　　设计过程中首先敲定了立式窄体的整体构型，整体截面采用正方形设计，竖向高度控制在450mm左右，截面边长控制在120mm，这个尺寸边界一方面保证了设备放置在地面时不会占用过多通行空间，帐篷边放置时不会绊倒进出的人员，咖啡馆客座旁放置时不会遮挡客人的活动视线，农场休息区放置时也不会被农具剐蹭倾倒；另一方面足够的竖向高度可以让紫外线光源的照射范围覆盖15-20平米的区域，满足单组休息区的灭蚊需求。安装边界上，设备底部预留了两个直径6mm的固定孔位，既可以直接放置在平整的水泥、木质地面上，也可以通过膨胀螺丝固定在硬化地面，或是通过配套的L型支架固定在帐篷杆、户外围栏上，适配不同场景的安装需求。

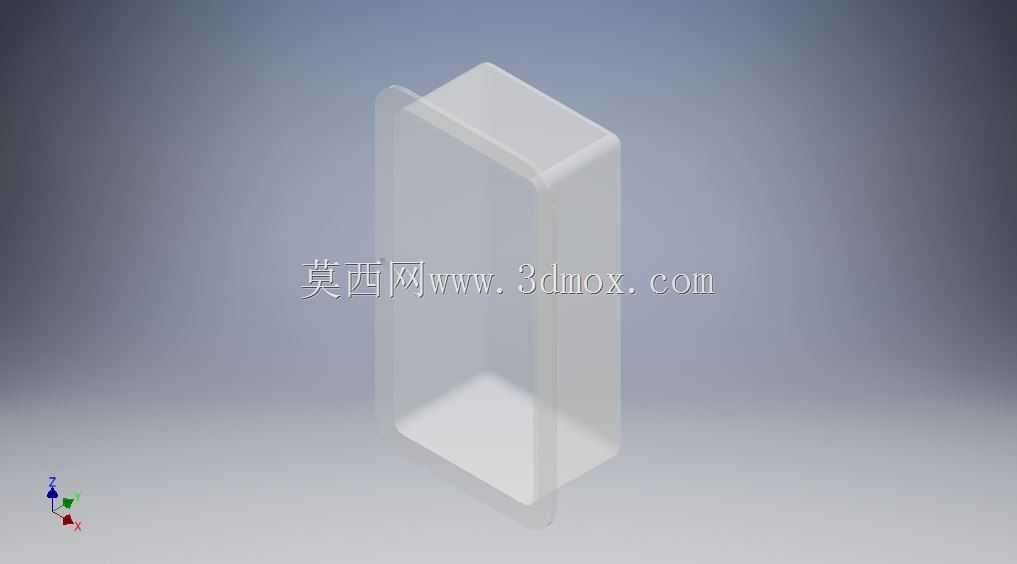

　　外壳结构的设计做了针对性的户外适配：主体壳体采用改性PP注塑成型，抗紫外线老化等级达到UV50+，长期户外暴晒不会出现脆化、变色问题；顶部做了15度的斜向导水坡面，接缝处设置了嵌入式硅胶密封条，雨天时雨水会顺着坡面直接流下，不会渗入内部的电路与光源模块；外壳靠近光源的区域采用半透明磨砂PC材质，既可以让LED的紫外线均匀向外透射，避免光源直射人眼造成不适，又能遮挡内部的蚊虫残体与高压电网，保持外观整洁。进蚊口的结构采用了迷宫式设计，区别于传统的直格栅进风口，迷宫通道的入口宽度控制在8mm，刚好允许蚊虫飞入，通道内部做了三次折角，飞入的蚊虫无法直接找到出口飞出，会顺着光源的吸引直接飞向内部的高压电网，同时这种迷宫结构可以避免户外的落叶、较大的灰尘颗粒直接落入设备内部，减少日常清理的频次，也能防止儿童手指误伸入接触到内部的高压部件，提升使用安全性。

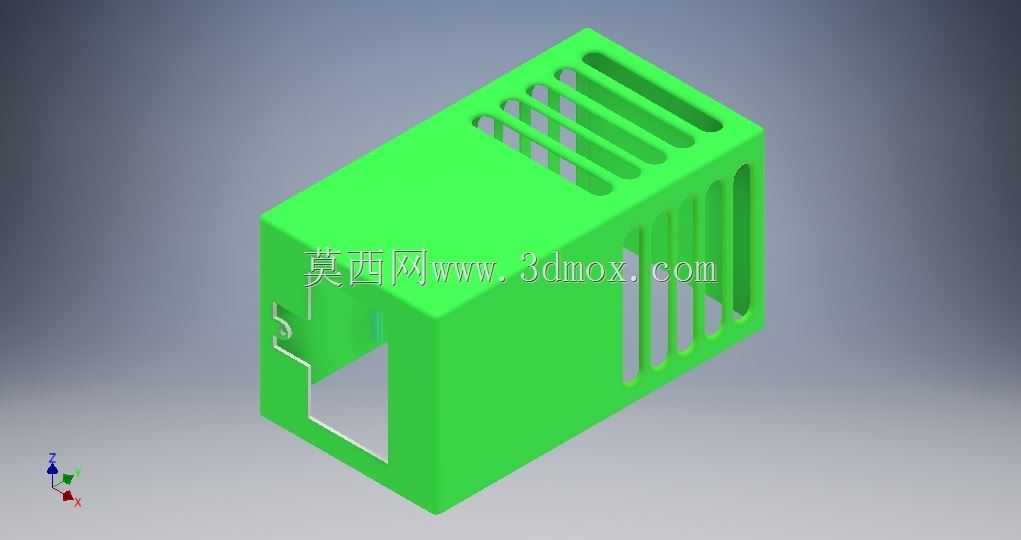

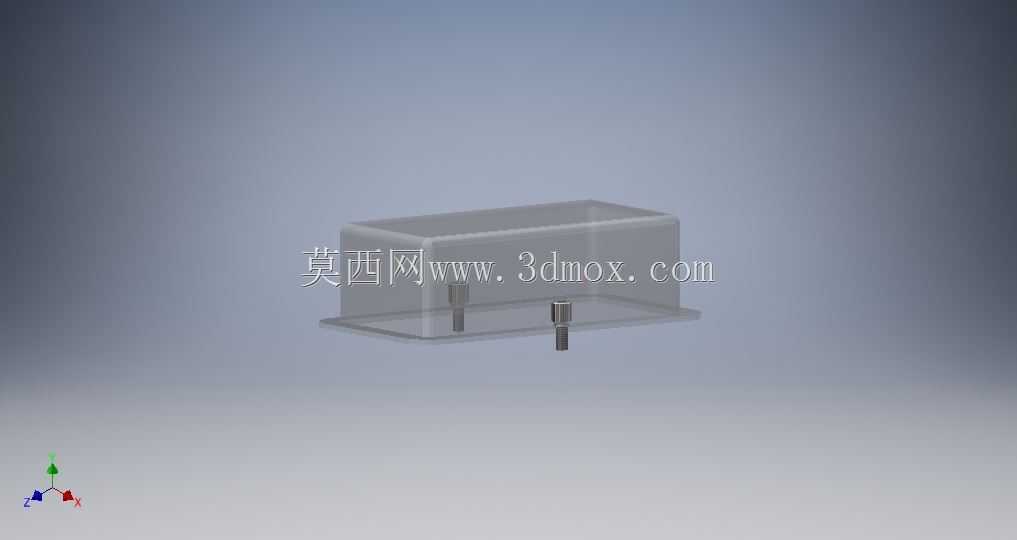

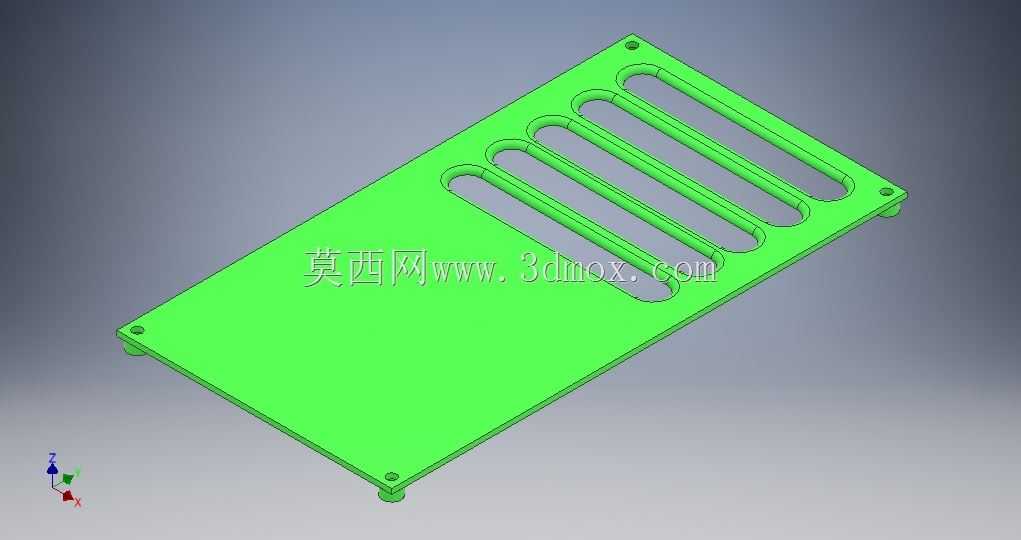

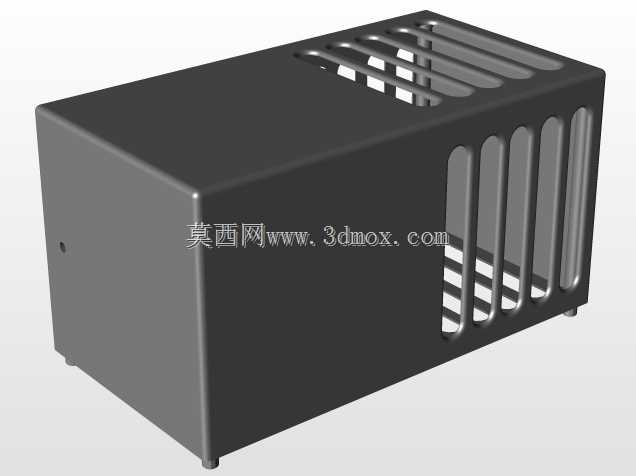

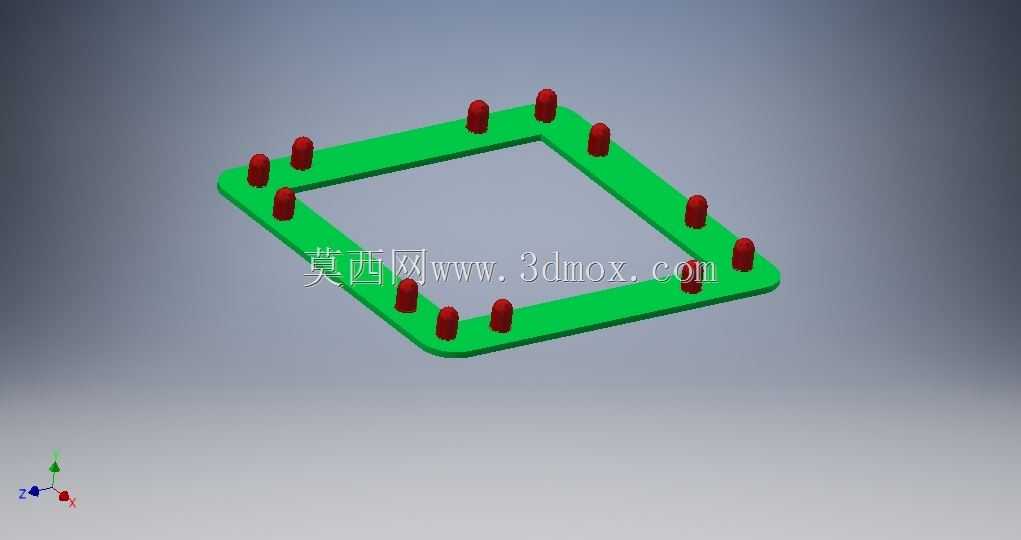

　　格栅区域的结构做了等距排布的加强筋，每根格栅的厚度控制在2mm，既保证了壳体的结构强度，设备从1米高度意外跌落时不会出现壳体开裂，又不会遮挡紫外线的透射路径。内部的光源模块采用插拔式安装结构，LED灯板通过卡扣固定在壳体内部的安装柱上，更换时只需要打开顶部的快拆盖板就可以直接更换，不需要拆解整个壳体；高压电网采用不锈钢丝焊接成型，网格间距控制在5mm，既可以保证蚊虫接触时的灭杀效率，又不会因为网格过小导致杂物卡滞。底部的储虫槽采用抽拉式设计，抽出方向设置在设备背面，清理时不需要移动设备主体，直接抽出储虫槽倾倒残体后推回即可，储虫槽的侧壁开有直径1mm的沥水孔，意外进入的雨水可以直接从沥水孔排出，不会在槽内积水发臭。

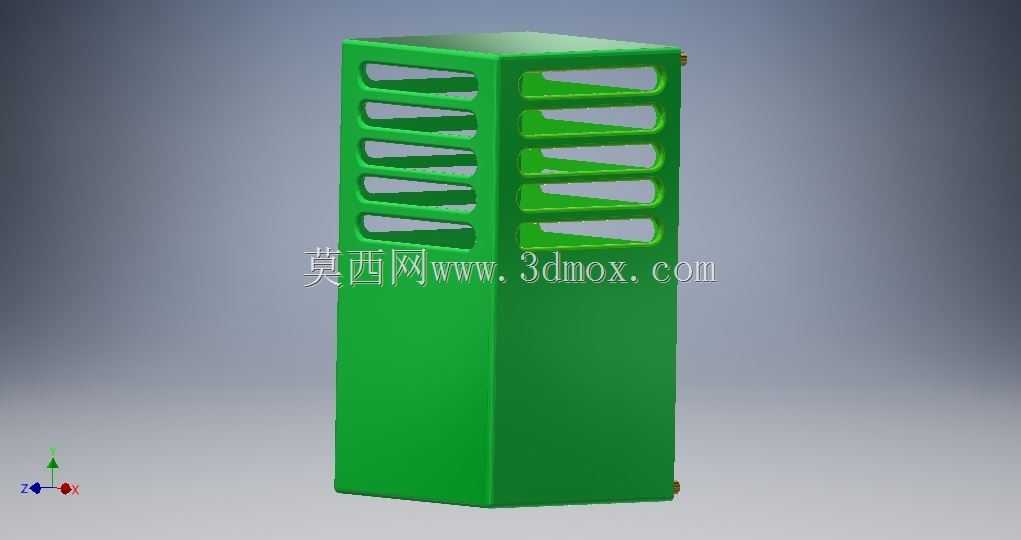

　　在结构校核阶段，针对户外的风载情况做了模拟验证，设备整体重心控制在竖向高度的三分之一以下，搭配底部的防滑橡胶垫，在6级大风的情况下不会出现倾倒；外壳的散热结构设置在迷宫进蚊通道的折角处，LED光源工作时产生的热量可以通过通道内的空气流动自然散出，不需要额外设置散热风扇，进一步降低了设备的故障点，也避免了风扇运转产生的噪音影响户外休闲的安静氛围。针对不同场景的配色需求，壳体的绿色版本主要适配农场、郊野露营这类植被较多的场景，可以和周边环境自然融合，不会显得突兀；同时结构预留了配色替换的空间，壳体的外罩部分可以单独更换不同颜色的注塑件，适配咖啡馆这类对外观配色有统一要求的场景。
