工业设备导向定位对齐工装结构

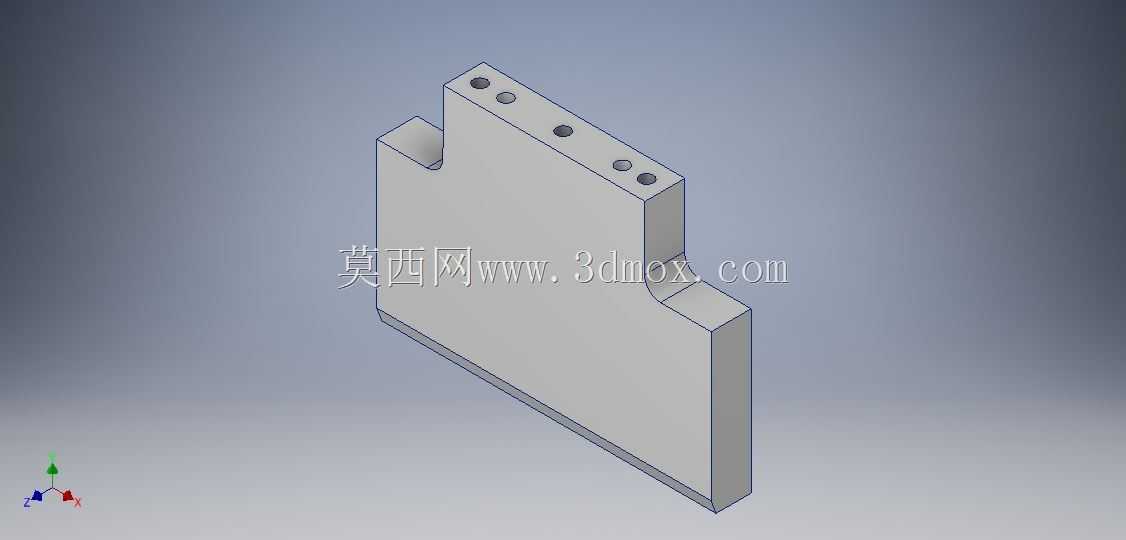

　　在自动化产线的对位装配工位、精密检测设备的工件定位环节，这类导向对齐构件是保障工位对位精度的核心接触部件，常见于电子元器件插装工位、小型五金件压合工位、精密模组对接工序中，承担工件导入过程中的姿态校正、位置限定作用，避免待加工或待装配工件在送入工位时出现偏斜、错位，导致后续压装、检测、焊接工序出现尺寸超差或工件损伤。从结构设计来看，该构件采用L型阶梯式主体构型，主体竖直段作为主要的定位基准面，加工时需保证该平面的平面度公差控制在0.02mm以内，表面粗糙度达到Ra1.6，避免与工件接触时出现卡滞或刮伤工件表面；水平延伸的阶梯凸台作为承托定位边，与竖直基准面形成垂直限位结构，两个面的垂直度公差需控制在0.015mm/100mm范围内，

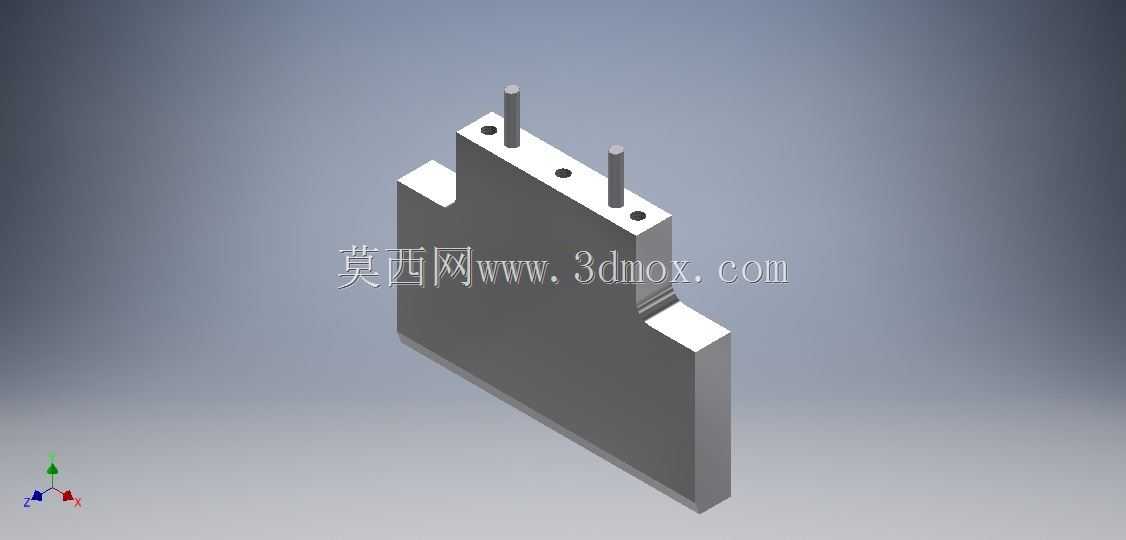

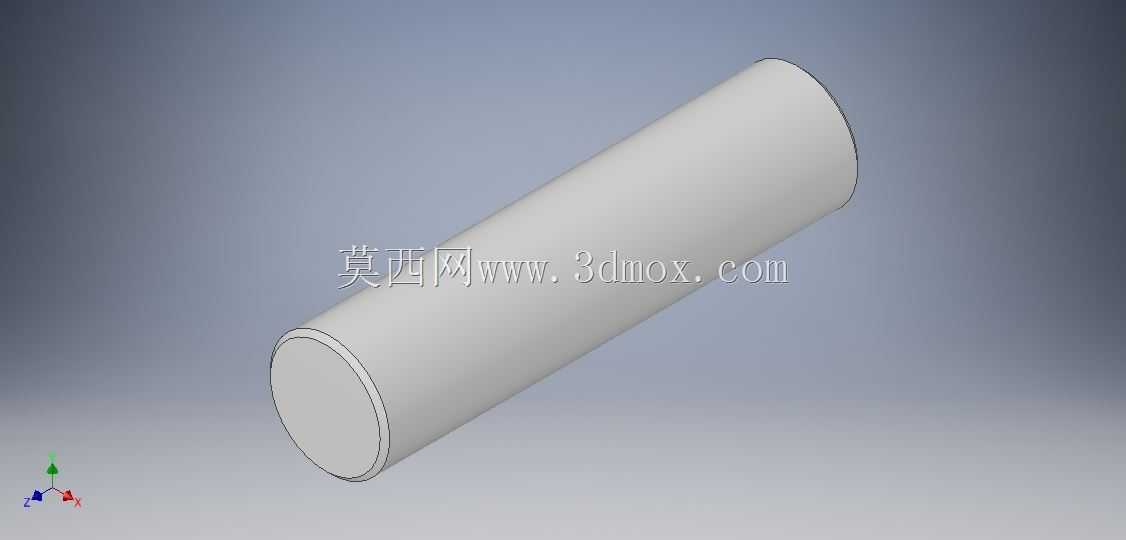

　　保障工件放置后X、Y两个方向的位置基准统一。构件顶部设置的两个圆柱导向销，采用过盈配合压入主体的安装孔内，导向销顶端做15度倒角处理，便于工件导入时的自动滑入对位，导向销的圆柱度公差不超过0.008mm，销与主体安装孔的配合过盈量控制在0.01-0.02mm之间，防止长期受侧向力后出现销体松动偏移。主体上开设的三个沉头安装孔，用于将整个构件固定在设备安装基板上，沉孔深度设计需保证固定螺栓拧紧后螺栓顶面不高出构件基准面，避免干涉工件放置；安装孔的位置度公差控制在0.05mm以内，保障构件安装到设备基板后，基准面与设备运动轴的平行度符合工位要求。从安装边界来看，该构件整体厚度方向尺寸紧凑，适合安装在工位空间局促的小型自动化设备内部，

　　竖直方向的高度可适配常见的小型板类、块类工件的定位需求，底部的阶梯结构可避开设备基板上的布线槽、凸起安装筋等结构，无需额外加工避让位即可完成安装。在实际使用过程中，工件沿导向销滑入后，侧面贴合竖直基准面，底部落在水平阶梯承托面上，即可完成位置对齐，无需额外调整工件姿态，可将单工位的工件上料对位时间缩短40%以上，同时避免人工对位时的人为误差。设计时还需考虑构件的受力情况，在工件压合或装配过程中，侧向力主要由竖直基准面承担，因此主体材料选用45号钢调质处理，硬度达到HB220-250，具备足够的刚性抵抗长期受力产生的形变，导向销表面可做淬火处理，硬度达到HRC40-45，提升耐磨性能，延长构件的使用寿命。

　　对于需要频繁更换工装的快换工位，该构件的安装孔位可适配标准的快换板安装尺寸，无需重新打孔即可快速更换不同规格的对齐构件，适配不同尺寸的工件定位需求。在三维建模过程中，需重点校验导向销与工件定位孔的配合间隙，常规工况下单边间隙控制在0.03-0.05mm，既保证导向顺畅，又不会出现定位间隙过大导致的对位偏差；同时需校验构件安装后与周边运动部件的安全距离，避免设备运行过程中构件与送料机械手、压合头等部件发生运动干涉。这类对齐构件虽然结构不复杂，但作为工位的基础定位部件，其加工精度、安装精度直接影响整个工位的成品合格率，在设计时不能忽略细节处的公差要求，比如导向销的倒角角度、基准面的表面处理、安装孔的沉头深度这些细节，都会实际影响现场使用的顺畅度与定位精度。
