多工位并排式管线限位固定软管导槽

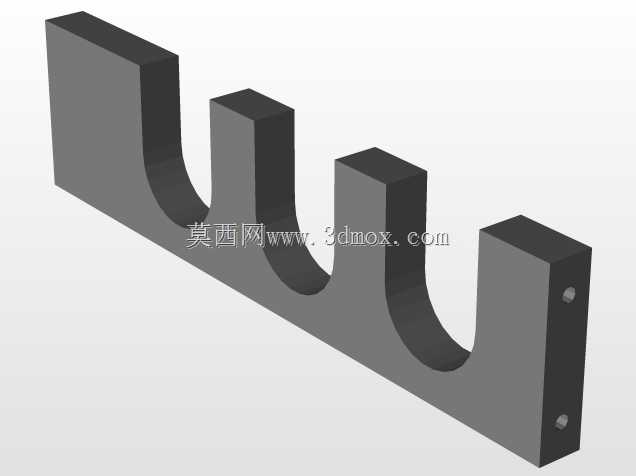

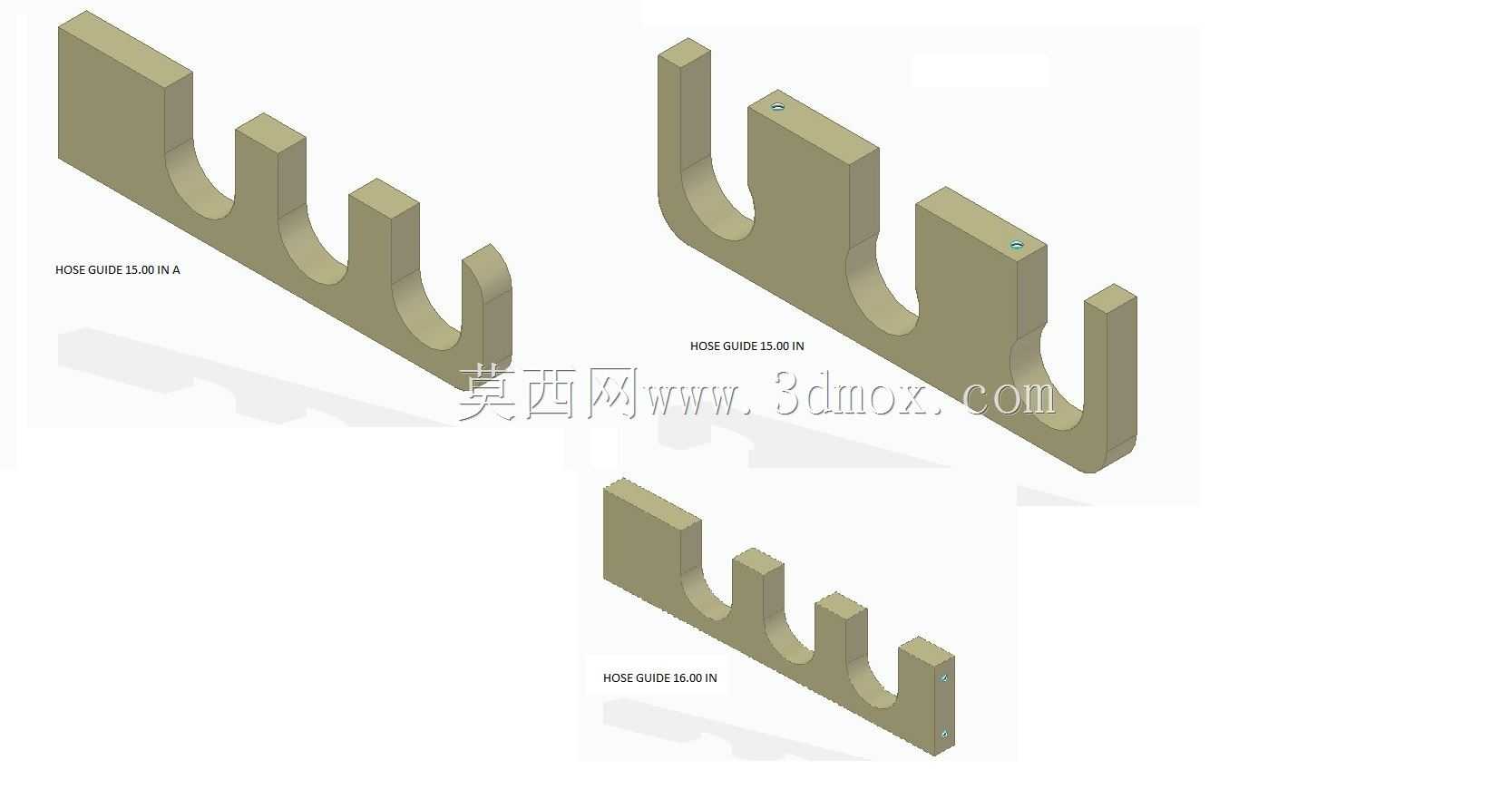

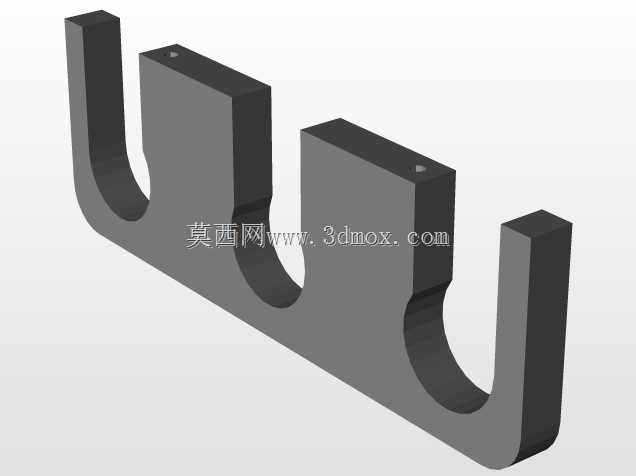

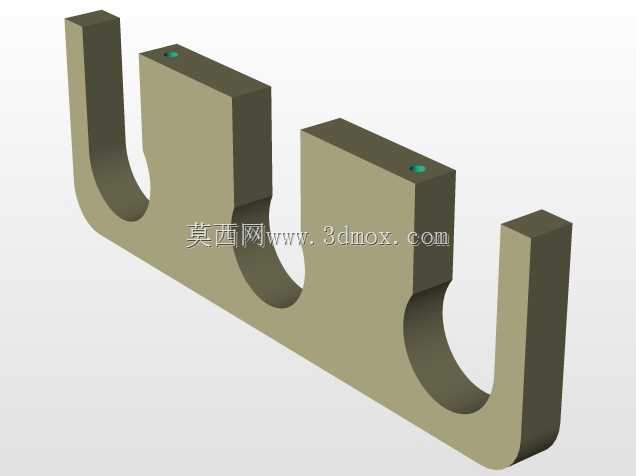

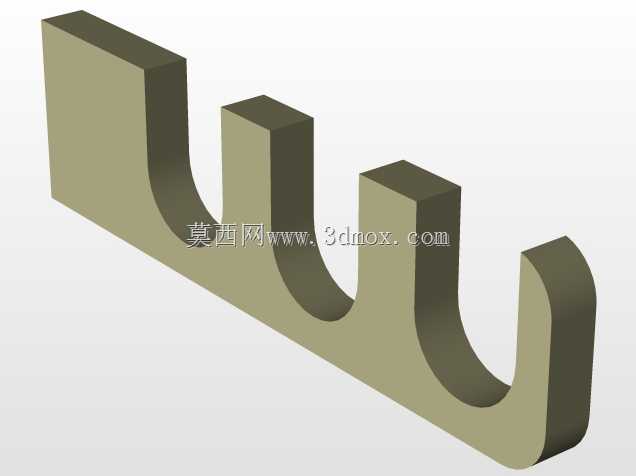

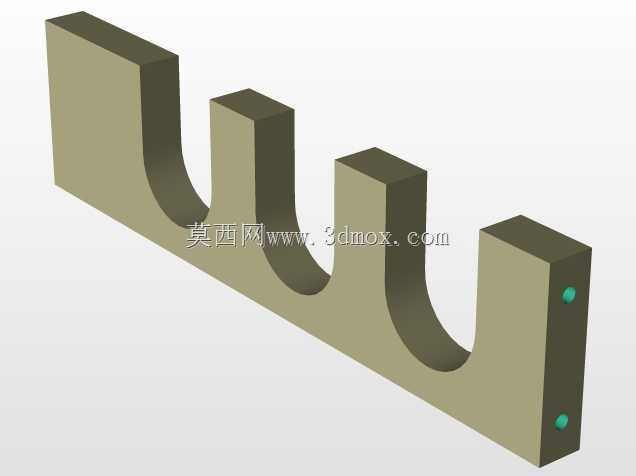

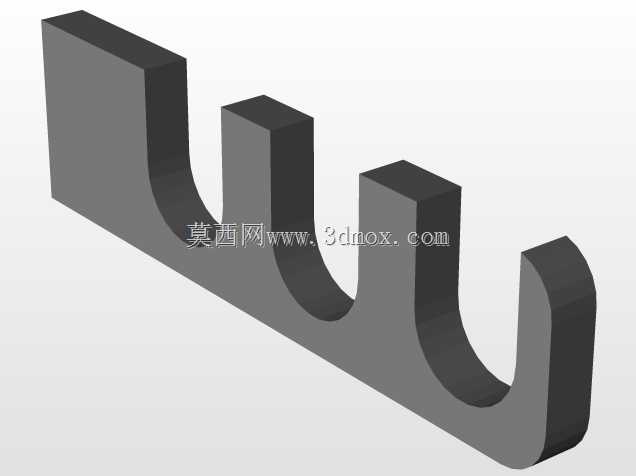

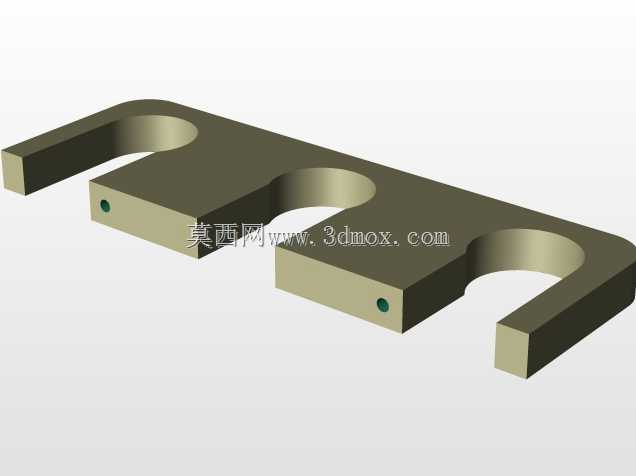

　　在工业设备的气路、液压管路、冷却液输送管线排布作业中，多根并行软管的有序固定与走向引导一直是现场布线的核心痛点——松散排布的软管不仅会在设备运行振动下出现相互摩擦、剐蹭外壳的问题，还会挤占设备内部检修空间，甚至在部件位移过程中被拉扯弯折，造成管路通径缩小、介质输送阻力骤升，严重时会直接引发管路破损漏液、气路失压等故障。这款多槽式软管导件，正是针对这类密集并行软管的排布需求设计的专用导向固定结构。从结构形态来看，该导件采用一体化块状基体，基体上沿长度方向等距开设多个U型开口槽，每个槽的圆弧内轮廓与对应规格软管的外圆曲率完全匹配，软管卡入槽内后，槽壁可从三个方向对软管形成径向约束，既不会过度挤压管体造成通径变形，

　　又能限制软管在垂直于排布平面方向的窜动，避免相邻软管出现交叉缠绕。导件基体的两端及中间分隔凸台上预留有沉头安装孔，安装时可通过螺栓直接将导件固定在设备机架、墙板或者设备内部的安装凸台上，沉孔结构可保证螺栓头部完全没入基体表面，不会突出剐蹭周边管线或者操作人员。设计过程中，首先根据常用工业软管的外径公差带确定了U型槽的圆弧半径，预留了0.2-0.5mm的装配间隙，既保证软管可以顺利卡入槽位，又不会因为间隙过大导致软管在槽内出现大幅晃动；槽与槽之间的分隔筋厚度经过受力校核，在满足注塑或者铣削加工工艺要求的前提下，保证相邻软管之间留有足够的散热间隙，避免液压、高温介质输送过程中软管热量聚集加速老化。

　　导件的整体厚度根据安装空间的边界条件做了优化，在保证安装孔连接强度的前提下尽可能压缩基体厚度，减少对设备内部空间的占用；基体的所有棱边都做了R1左右的圆角倒钝处理，避免尖锐边角在装配或者设备运行过程中割伤软管外壁，也能防止安装人员布线时被划伤。从实际应用场景来看，这类导件可广泛用在自动化生产线的气路排布、机床冷却管路固定、工程机械液压管线梳理、实验设备流体管路导向等场景，单根导件可同时固定4根同规格或者相近规格的软管，可根据管线排布的总长度，在管线走向的直线段间隔一定距离布置多个导件，形成连续的导向约束，让多根软管始终保持整齐的并行排布状态。在设备维护过程中，需要更换某一根软管时，只需将对应槽位的软管从U型开口处取出即可，

　　无需拆卸整个导件或者挪动其他相邻管线，大幅降低了管路维护的操作难度。不同于传统的扎带捆绑固定方式，这种硬质导槽的固定方式不会对软管产生长期的束紧力，避免了扎带长期勒压造成的软管局部变形、老化开裂问题，同时导件的硬质基体可以抵御周边部件的轻微碰撞，对槽内的软管形成物理防护。在安装边界的适配性上，导件的安装孔位间距做了标准化设计，可适配常见的铝型材安装槽孔距，也可根据设备的实际安装面调整孔位位置，不管是在金属焊接机架上焊接安装螺母，还是在非金属设备面板上直接攻丝，都能完成可靠固定。针对不同的使用环境，该结构可选用不同的加工材质，普通工业环境下可采用尼龙或者PP材质注塑加工，具备重量轻、成本低、绝缘性好的优势；在有切削液、液压油接触的机床场景下，可选用耐油尼龙或者铝合金材质加工；在高温工况附近使用时，还可采用电木或者不锈钢材质制作，满足不同场景的使用需求。
