在气动执行机构的装配体系里,这类工字形结构的垫片往往承担着比普通平垫片更复合的功能,它并非单纯填补装配间隙的薄型密封件,而是兼顾连接定位、载荷分散、隔振缓冲以及安装面适配的集成式结构件,常见于带导向负载的直线气缸安装工位,比如自动化生产线的顶升气缸、压紧气缸的固定端与执行端之间,用来抵消气缸往复动作带来的侧向冲击力,避免气缸缸体直接与安装机架硬接触造成的接触面磨损,同时也能补偿安装面的平面度误差,减少气缸动作时的应力集中。

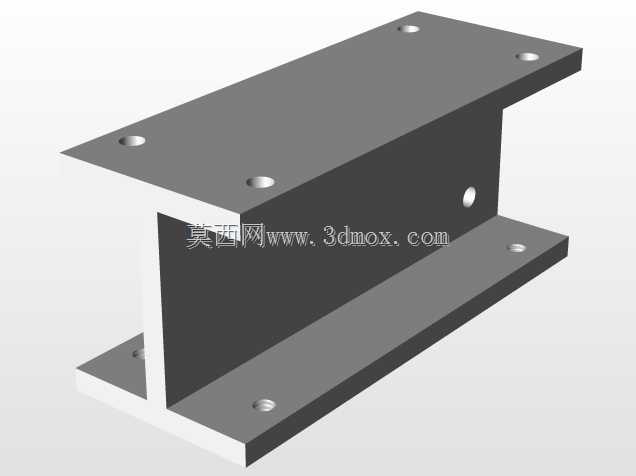

从结构设计逻辑来看,这个垫片采用中间工字形立筋加上下两块平行安装板的构型,并非随意选择的造型:上下两块平板分别对应气缸安装面和设备机架的安装基准面,每块平板上预留的四个沉孔位置,是匹配标准气缸端盖的安装螺栓孔距设计的,沉孔结构可以让螺栓头完全沉入垫片平面内,不会出现螺栓头突出影响安装贴合度的问题,保证两个连接面能够完全贴实,不会因为螺栓凸起产生装配间隙。中间的工字形立筋并非实心结构,在保证整体结构刚性的前提下,去掉了非受力区域的多余材料,既减轻了垫片自身重量,也给气缸侧面的气管接头、磁性开关接线预留了足够的操作空间,不会出现垫片安装后挡住气缸侧部接口的问题,立筋侧面预留的小圆孔,是用来安装定位销的,在批量装配时可以先通过定位销将垫片与机架或者气缸端盖预定位,再穿入螺栓拧紧,避免螺栓锁紧过程中垫片移位导致的孔位不对中问题。
实际选型使用时,首先要确认上下安装板的外形尺寸不能超出气缸端盖的安装边界,同时也要匹配机架安装位的预留空间,避免垫片边缘和周边的管线、其他机构产生运动干涉;其次要核对四个安装沉孔的中心距,必须和所选气缸的端盖安装孔距完全一致,沉孔的深度要匹配所用内六角螺栓的头部高度,保证螺栓锁紧后头部不高出安装平面;中间立筋的高度决定了气缸和机架之间的隔振间隙,这个尺寸需要根据现场的振动幅度、所需的缓冲行程来确定,间隙过小无法起到隔振效果,间隙过大会导致气缸安装刚性不足,动作时出现晃动影响执行精度。
这类垫片的材质选择通常根据使用场景确定,普通工况下采用Q235钢板表面做发黑防锈处理即可,在有腐蚀介质的工况下可以选用304不锈钢材质,如果对隔振要求更高,也可以在上下安装面的接触位置加贴薄型橡胶层,但要注意橡胶层的厚度不能超过0.5mm,否则会影响安装定位精度。安装过程中要注意,四个螺栓的锁紧力矩要均匀,按照对角线顺序逐步拧紧,避免因为单侧受力过大导致垫片变形,或者气缸端盖被压偏造成活塞杆运行卡滞;日常维护时,要定期检查垫片的安装螺栓是否有松动,观察垫片本体是否出现塑性变形,如果发现立筋位置有明显的压痕或者变形,要及时更换,避免因为垫片失效导致气缸安装位置偏移,影响整套设备的运行精度。
不同于普通的密封垫片只需要考虑密封性能,这类集成了连接、定位、隔振功能的垫片,在设计时需要同时兼顾刚性和轻量化,还要考虑装配工艺性,比如上下平板的平面度公差要控制在0.1mm以内,保证安装贴合度,所有安装孔的位置度公差要控制在0.2mm以内,避免出现螺栓穿不进去的问题,孔边的毛刺要全部清理干净,防止装配时毛刺脱落掉入气缸或者运动机构内部造成卡滞。在三维建模过程中,要优先以气缸的安装基准作为建模参考,先确定上下安装面的距离也就是垫片总厚度,再绘制上下平板的轮廓和安装孔位,最后生成中间的工字形连接筋,建模时要注意所有的棱边都做0.5mm的倒角处理,避免锋利的棱边划伤安装人员或者划破气管管线,同时也能减少应力集中,提升垫片的抗疲劳强度。
