梳齿式环形密封锁紧垫片结构设计

　　在各类动力传动、流体管路以及重载连接的机械结构中，紧固件的防松与结合面密封始终是结构设计阶段需要重点考量的环节，尤其是在存在交变载荷、温度波动或是介质压力波动的工况下，普通平垫片往往无法同时满足接触应力均匀分布、微幅滑移限位以及结合面间隙填充的多重需求，梳齿垫片正是针对这类复杂工况开发的功能性连接件。从实际应用场景来看，这类垫片常被部署在内燃机缸盖连接、液压阀块安装、减速器箱体合箱面螺栓组、重载设备地脚螺栓连接等位置，区别于普通平垫仅靠增大接触面积分散螺栓预紧力的作用，梳齿结构的存在可以在螺栓预紧过程中，让齿面与被连接件表面形成多点嵌合的接触状态，即便设备运行过程中出现振动导致螺栓预紧力出现小幅衰减，

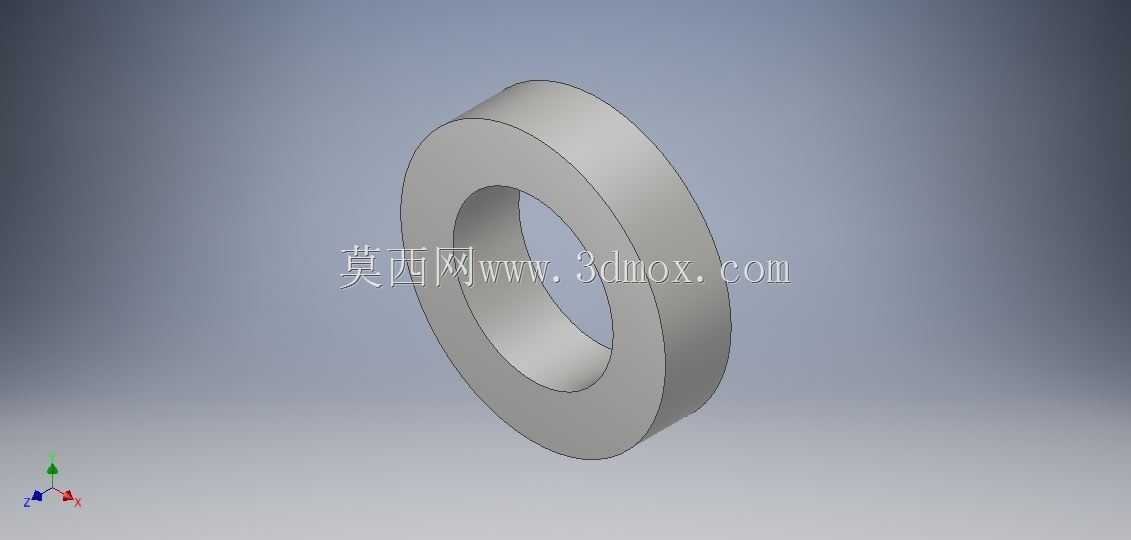

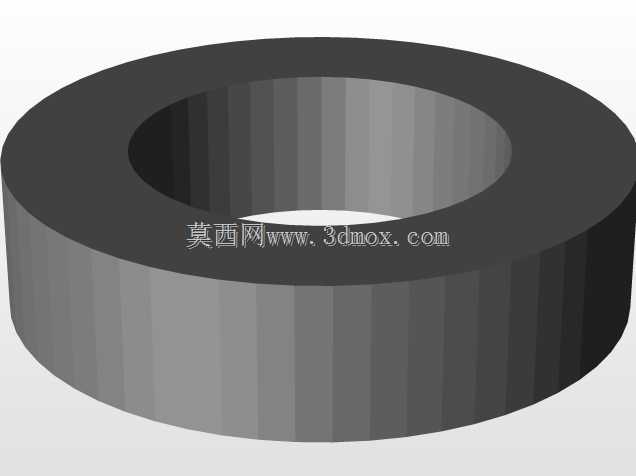

　　齿面的嵌合阻力也能阻止连接件之间的相对转动与滑移，避免螺栓出现松脱失效。从设计思路层面拆解这类垫片的结构，首先要确定的是环形基体的内外径尺寸边界，内径需要匹配对应规格螺栓的公称直径，保留合理的安装间隙，避免装配过程中垫片卡滞在螺栓光杆部位，外径则需要结合被连接件的接触面压要求计算，确保预紧力作用下，垫片施加给被连接件的面压处于材料许用挤压应力范围内，不会压伤铝合金、铸铁这类硬度相对较低的被连接件表面。基体的厚度选择需要兼顾刚性与变形补偿能力，厚度过大会导致螺栓连接的柔度过大，预紧力保持性能下降，厚度过小则无法补偿结合面的平面度误差，也无法为梳齿结构提供足够的嵌合深度。梳齿结构的齿形参数设计是整个零件的核心，齿的倾斜角度需要结合螺栓旋向匹配，确保螺栓拧紧过程中齿面不会产生额外的运动阻力，而当螺栓出现反向松脱趋势时，齿尖能够立刻嵌入被连接件表面形成止退阻力；齿的高度需要控制在合理范围，过高会导致预紧过程中齿形过度变形，失去嵌合止退的能力，过低则无法形成足够的嵌合深度，防松效果大打折扣。在实际建模过程中，需要先完成环形基体的特征构建，通过旋转特征生成等截面的环形基体后，再通过阵列特征完成整周梳齿结构的排布，需要注意齿根位置必须做圆角过渡处理，避免应力集中导致垫片在承受交变载荷时出现齿根断裂的问题。从安装边界来看，这类垫片的安装不需要额外的工装辅助，与普通平垫的安装流程兼容，只需要在螺栓穿入被连接件连接孔后，

　　将垫片的梳齿面朝向被连接件一侧套入螺栓，再按照规定的预紧扭矩拧紧螺母即可，不需要对被连接件表面做额外的预处理，即便被连接件表面存在少量的加工刀痕或是平面度误差，梳齿结构也能通过自身的微变形填充这些微小间隙，在实现防松功能的同时，辅助提升结合面的密封性能，减少连接位置的漏油、漏气问题。在不同的工况下，这类垫片的材料选择也会做对应调整，常温常压的普通工况下可以选用优质碳素结构钢冲压成型后做表面氧化处理，在存在腐蚀介质的工况下则可以选用不锈钢材料加工，在需要更高接触应力的重载工况下，还可以对齿面做局部淬火处理，提升齿尖的硬度与耐磨性能，保证长期运行过程中齿形不会因为反复挤压出现磨损塌陷，维持稳定的防松密封性能。

　　很多设计人员在选型时容易忽略垫片的齿形方向，一旦装反，梳齿面朝向螺母一侧，不仅无法起到防松作用，还会在拧紧过程中划伤螺母支撑面，导致预紧扭矩出现偏差，这也是在装配指导文件中需要重点标注的细节。另外，这类垫片不适合用于表面硬度过高的被连接件连接，比如经过淬火处理的硬质合金零件表面，齿尖无法有效嵌入形成嵌合阻力，防松效果会出现明显下降，这类场景下就需要配合其他防松结构组合使用。从结构受力的角度分析，整周均匀排布的梳齿结构可以让接触应力沿环形整周均匀分布，避免普通平垫容易出现的局部应力集中问题，有效降低被连接件接触面出现压溃变形的概率，尤其是在铝合金壳体这类低硬度材料的连接场景中，这种应力均匀分布的特性可以大幅提升连接结构的长期可靠性，减少因为连接面变形导致的预紧力流失问题。
