布斯巴尔长W型铜质连接垫块结构

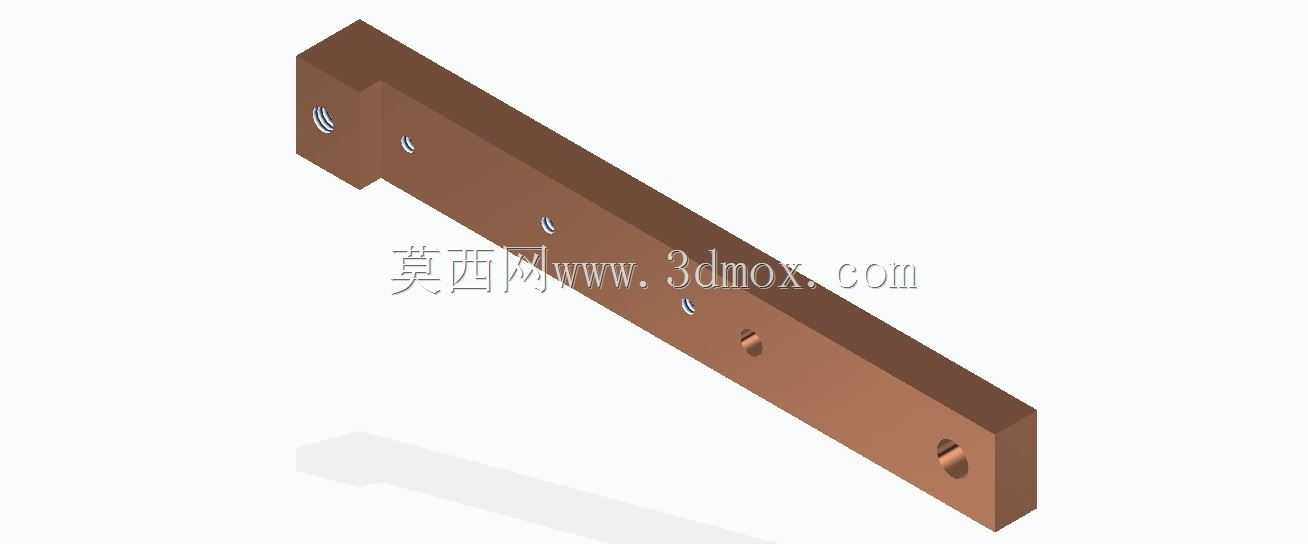

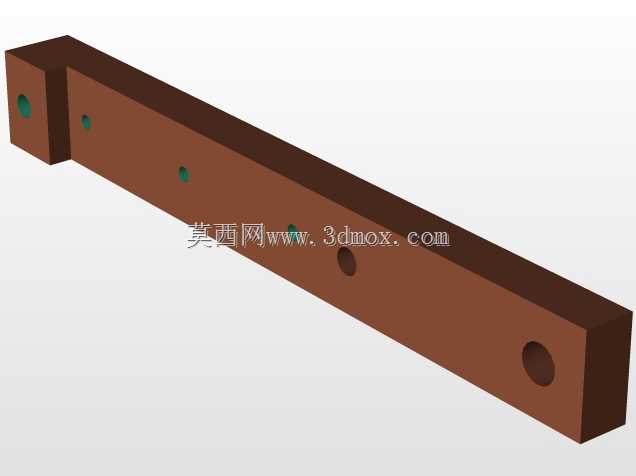

　　靠近弯折端的两个通孔用于将垫块整体固定在柜体的安装梁或者绝缘支撑柱上，沿主体段均匀分布的其余孔位为母排固定孔，可配合螺栓、绝缘套管将母排与垫块锁紧，孔位的间距按照常用母排的固定孔距标准设计，能够适配额定电流400A至630A区间的常用矩形铜排安装需求。设计这类垫块时，首先要考虑的是安装边界的适配性，弯折端的安装边高度需要匹配柜体内母线仓的安装梁高度，保证垫块安装后主体段的平面与母排排布平面完全平行，避免安装后出现别劲导致母排装配应力过大；主体段的长度需要覆盖对应母排的支撑跨距，通常单根垫块支撑的母排长度不超过800mm，防止母排自重以及短路电动力作用下出现挠度超标。W型的截面设计并非单纯的造型选择，在低压成套配电设备的母线装配环节，这类长W型垫块是母线排布固定中常用的支撑定位零件，主要承担铜质母排之间的间隔支撑、安装定位以及绝缘隔离辅助作用，常见于抽屉式开关柜、固定分隔式配电柜的母线仓内部，用来解决多根平行排布母排运行过程中受电动力影响产生位移、形变的问题，同时保证母排之间的安全爬电距离符合电气安全规范要求。从结构形态来看，该零件整体为长条形折弯结构，一端带有90度弯折的安装边，主体段为等截面长条结构，整体截面为适配母排贴合面的W型轮廓，能够与对应规格的铜排侧边完全贴合，避免点接触造成的局部应力集中，也能防止母排固定后出现周向转动的问题。零件上分布的多组安装孔分为两类，

　　两侧凸起的棱边刚好卡在母排的两个侧边，能够限制母排在垂直于排布方向上的窜动，中间的凹陷区域可以预留出母排连接螺栓的头部容纳空间，避免螺栓凸起影响相邻母排的排布，同时这种截面结构相比等厚度的平板垫块，在相同材料用量下拥有更高的抗弯截面模量，支撑刚性提升30%以上，能够承受短路瞬间峰值数十千安电流产生的电动力冲击而不发生断裂形变。零件上的所有安装孔都做了倒角处理，一方面是去除机加工产生的毛刺，避免安装时划破绝缘套管或者母排表面的镀锡层，另一方面也能在穿装螺栓时起到导向作用，提升现场装配的效率。在实际设备应用中，这类垫块通常会搭配绝缘套筒使用，螺栓穿过垫块、绝缘套筒、母排后锁紧，绝缘套筒会填充螺栓与垫块孔壁之间的间隙，

　　避免螺栓与垫块直接接触造成不同电位母排之间的导通，同时也能进一步提升固定结构的稳定性。在进行三维建模时，需要重点关注折弯处的圆角处理，折弯内圆角半径按照材料厚度的0.5倍设置，避免折弯加工时出现应力集中导致的开裂问题，同时所有的棱边都需要做倒钝处理，防止零件加工、转运、装配过程中划伤操作人员。从安装适配角度来说，该垫块的弯折端安装孔采用长圆孔设计，能够在安装时提供±2mm的位置调整量，抵消柜体安装梁的焊接位置误差，降低现场装配的修配工作量，主体段的母排固定孔位置公差控制在±0.2mm以内，保证母排安装后孔位对齐，不会出现螺栓强行穿装造成的装配应力。这类垫块除了在低压配电柜中使用，在大电流整流设备、UPS电源主机、

　　光伏并网柜的内部母线连接中也有广泛应用，只要是涉及大电流矩形母排平行排布的场景，都可以通过这类垫块实现稳定的支撑固定，相比传统的绝缘子支撑方式，这种一体式长垫块的安装效率更高，支撑点更多，母排排布的整齐度更好，也能减少零散零件的数量，降低设备装配的物料管理成本。在材料选择上，这类垫块通常采用不饱和聚酯玻璃纤维增强模塑料加工，也就是常说的DMC材料，拥有优秀的绝缘性能、阻燃性能以及机械强度，能够在120摄氏度的长期工作温度下保持性能稳定，完全满足配电设备内部的工作环境要求，部分有特殊导电要求的场景也会采用铜质材料加工，但表面需要做绝缘层处理，避免不同电位母排之间的短路。建模过程中需要注意W型截面的尺寸精度，两侧的支撑面平面度控制在0.1mm以内，保证与母排贴合时间隙均匀，不会出现局部接触导致的母排受力不均，折弯角度的公差控制在±0.5度，避免安装后主体段倾斜导致母排排布错位。
