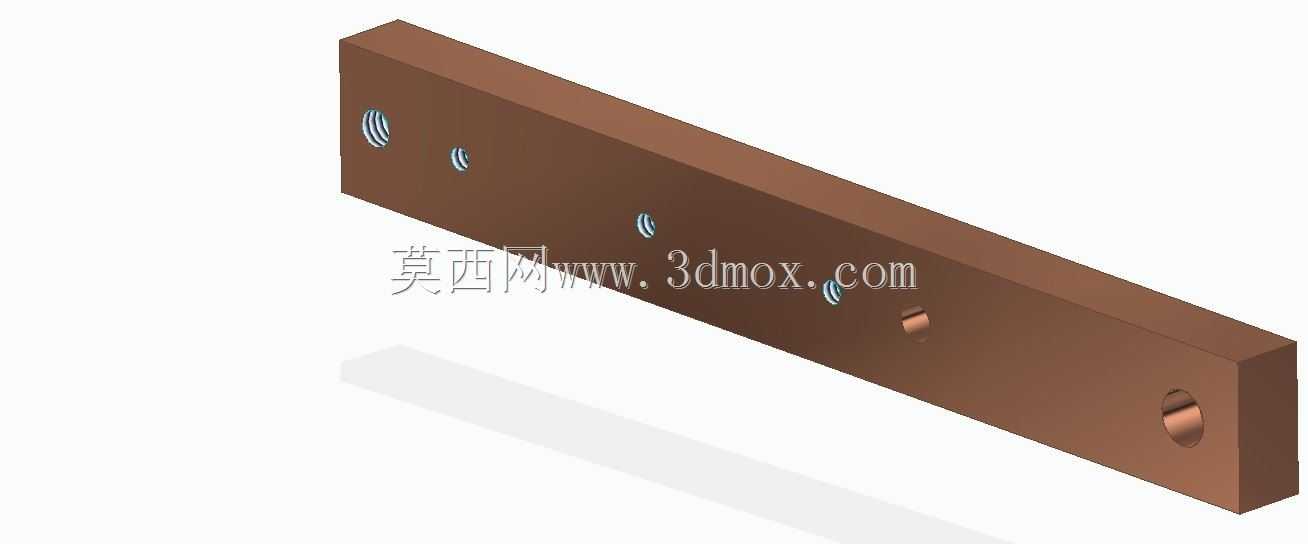

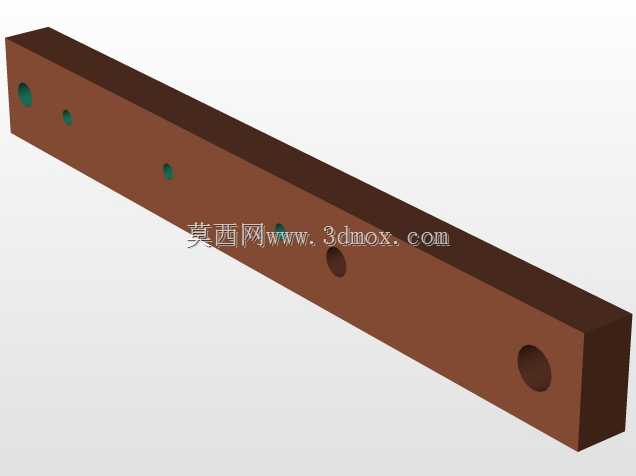

带多安装孔位长条铜质安装基座结构

　　这类长条状铜质安装基座，在自动化生产线的工位定位、小型检测设备的模组固定场景中应用十分广泛，铜材质本身具备的自润滑特性与抗腐蚀能力，让它可以在无额外润滑辅助的工况下，长期承担滑动导向、元件承载的作用，相比普通钢制构件，它在潮湿、弱腐蚀的车间环境中不需要做额外表面防锈处理，后期维护成本更低。从结构设计来看，构件整体采用等截面长条构型，主体厚度均匀，沿长度方向排布的多组不同规格孔位，分别承担不同的功能：靠近端部的大直径沉孔用于穿设紧固螺栓，将基座整体锁附在设备机架的安装面上，孔位做沉头处理可以避免螺栓头突出构件表面，防止对后续安装在基座上的滑动元件造成运动干涉；沿长度方向均匀分布的小直径通孔，用于固定检测传感器、

　　行程挡块这类小型附属元件，孔位的间距经过公差匹配，能保证附属元件安装后的位置精度控制在±0.05mm范围内，满足常规工位定位的精度要求；侧面的小型螺纹孔用于安装限位顶丝，在滑动模组套设在基座上时，顶丝可以锁紧滑动件的初始位置，方便调试阶段快速调整工位行程，也能在设备运行过程中防止滑动件出现轴向窜动。设计过程中首先确定的是安装边界尺寸，构件的总长度需要匹配对应工位的有效行程，宽度方向要适配配套滑动衬套的内孔尺寸，厚度方向则需要根据承载的元件重量做刚性校核，避免长悬臂安装时出现挠度变形，影响滑动顺畅度。孔位的排布逻辑遵循安装优先级，主紧固孔优先布置在距离端部1/10总长度的位置，防止端部紧固时出现构件翘曲，

　　附属安装孔的位置则避开主紧固孔的应力影响区域，防止螺栓锁紧时的应力导致小孔变形，影响附属元件的安装精度。构件的边缘全部做了C0.5的倒角处理，一方面是去除机加工产生的毛刺，避免安装时划伤操作人员，另一方面也能让配套的滑动衬套在套装时更顺畅，不会被锐边刮伤衬套内壁。在实际设备装配中，这类基座通常会搭配自润滑铜套或者工程塑料滑动块使用，承担直线运动的导向承载功能，相比线性导轨，它的成本更低，对安装面的平面度要求也更宽松，在低速、轻载的直线运动场景中性价比十分突出，比如小型物料分拣设备的挡料机构安装座、标签剥离机的导向条安装基座、电子元件检测设备的探针模组承载座，都会用到这类结构的铜质构件。设计时还需要考虑安装面的平面度要求，

　　基座与机架贴合的底面粗糙度控制在Ra1.6，保证安装后不会出现间隙，避免长期受力后出现松动，构件的上表面作为滑动导向面，粗糙度控制在Ra0.8，减少滑动过程中的摩擦阻力，降低磨损速率。孔位的加工精度方面，主紧固孔采用H7公差配合，保证螺栓穿设时不会出现过大间隙，附属安装孔采用H9公差即可，满足普通紧固件的安装需求，侧面的顶丝螺纹孔采用标准公制粗牙螺纹，保证足够的锁紧力，不会因为设备运行的振动出现松脱。这类构件在选型时，首先要确认实际需要的有效导向长度，再根据承载的滑动件重量选择对应的截面尺寸，铜材质的密度较大，过长的构件如果没有中间支撑，会因为自重出现下垂，所以当总长度超过500mm时，需要在中间位置增加辅助支撑点，保证导向精度。
