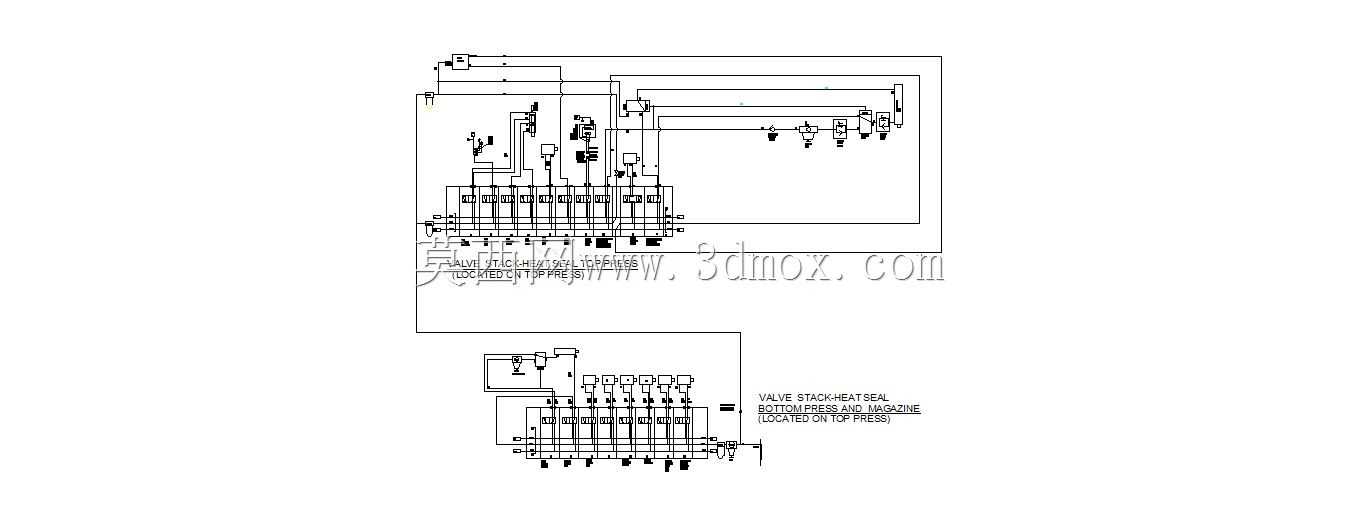

城市工业生产线气动回路原理设计图

　　这套气动回路设计针对城市工业生产线的工位动作驱动需求搭建，覆盖生产线堆垛、压合、料仓输送三个核心工位的气动执行逻辑，所有气路分支的通断、压力调节、动作互锁关系都在图中做了明确标注，可直接作为现场气路安装、元件选型、故障排查的技术依据。从现场应用场景来看，这类气动回路多部署在离散制造生产线的末端处理段，负责完成工件堆叠定位、底部压装整形、料仓自动上料三个连贯工序，三个工位的动作时序通过气路的逻辑连接实现硬互锁，无需额外添加电气控制元件即可避免动作干涉，适配多品种小批量的城市轻工产品生产节拍，在食品包装、小型五金件加工、电子元器件组装类生产线中都有广泛的适配空间。设计过程中优先考虑了现场安装的边界约束，所有阀组采用集中式排布设计，

　　统一安装在压装工位顶部的阀岛安装支架上，减少分散布管带来的管路损耗与漏气点，主供气回路从车间主管网接入后首先经过总过滤减压阀，统一调整到系统额定工作压力后再分支到各个工位，每个工位的支路上单独设置节流阀与方向控制阀，可独立调节单工位的气缸动作速度，避免不同工位负载差异带来的动作不同步问题。从功能特性来看，这套回路针对堆垛工位的升降气缸设置了双向调速回路，保证工件抬升和下放过程速度平稳，不会因为惯性出现工件移位；压合工位的气缸回路加装了保压阀，在压装到位后可维持恒定压力一段时间，保证压装精度满足工艺要求；料仓工位的分料气缸采用单作用弹簧复位设计，断气状态下自动缩回，避免料仓卡料导致的工件堆积。气路布局上充分考虑了后期维护的便利性，

　　所有管路的走向都沿设备机架的型材槽内排布，预留了足够的弯曲半径，避免管路弯折导致的气路堵塞，每个阀件的接口都预留了足够的操作空间，更换元件时无需拆解周边管路。安装边界方面，整套阀组的安装平面需要保证平面度误差不超过0.2mm，避免阀组安装后出现密封面漏气，主供气管路的通径匹配系统最大耗气量，保证多个气缸同时动作时压力降不超过额定压力的10%，所有排气口都统一加装消声器，降低车间生产过程中的气动排气噪音，各个气缸的安装位置都预留了磁性开关的安装槽位，后期如果需要升级电气联控可直接加装传感器，无需改动现有机械安装结构。回路设计中还考虑了异常工况的防护，总进气端加装了急停切断阀，出现紧急情况时可快速切断整个系统的供气，所有气缸的伸出回路都设置了过载保护，当负载超过额定值时自动溢流，避免元件损坏。
