凝胶细胞夹持定位组件结构设计

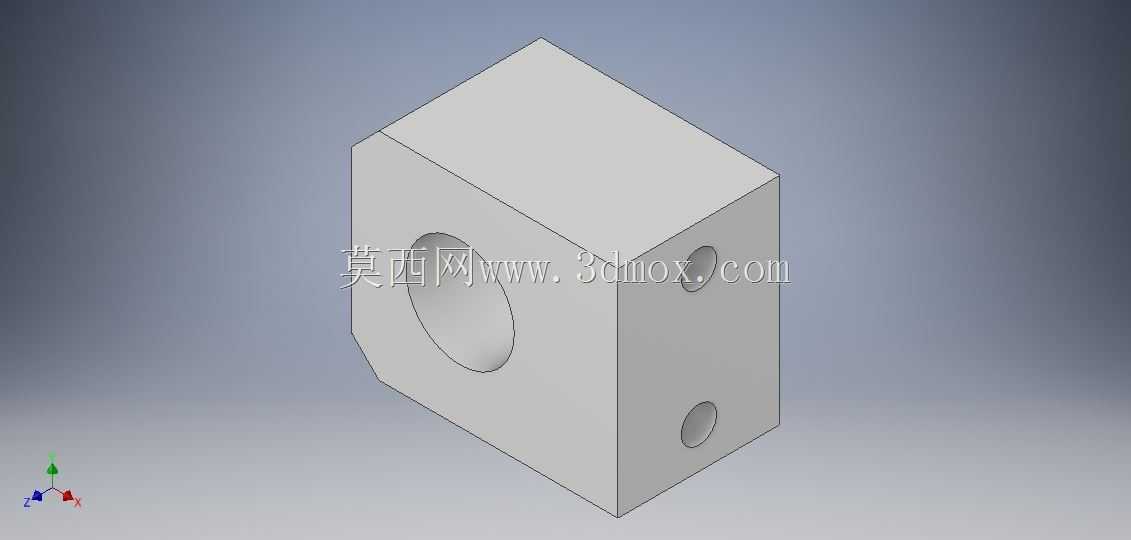

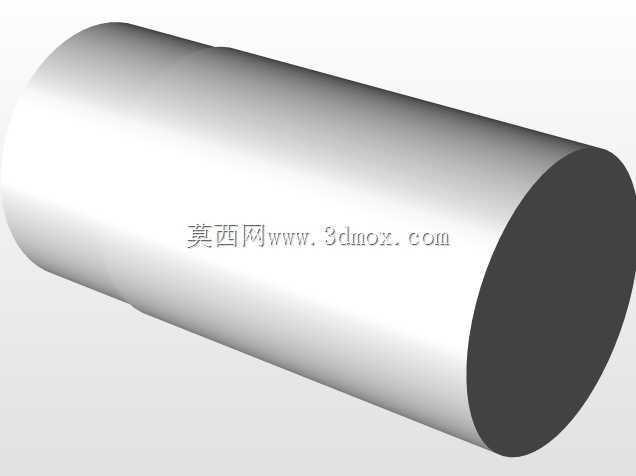

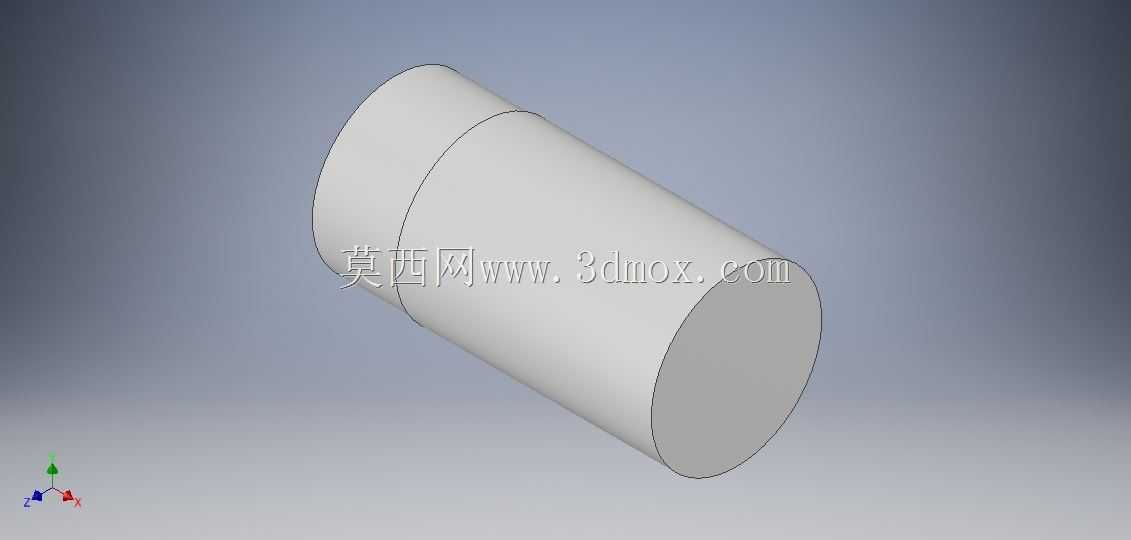

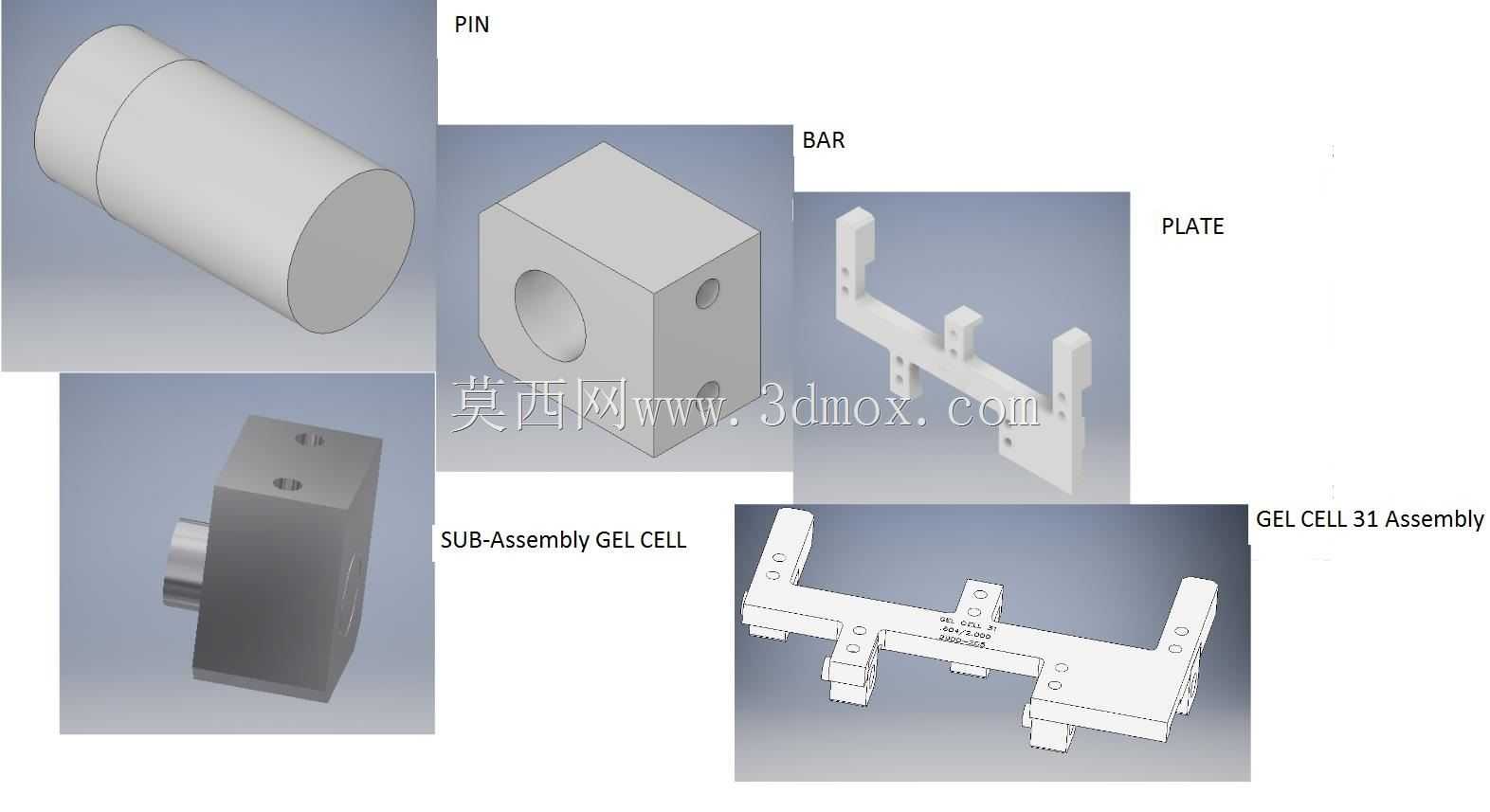

　　这套结构组件主要面向实验室生化分析设备中的凝胶样本处理工位，在电泳检测、凝胶成像分析这类实验流程里，需要对承载凝胶样本的载体做精准的位置固定，避免样本在试剂加注、成像扫描、样本转移过程中出现偏移，导致检测数据偏差或者样本破损。整套组件拆分下来包含柱形定位销、方块基座、安装板以及层级装配的子组件，各零件之间的配合公差按照精密工装的要求做了匹配设计，柱形销主要承担初定位功能，外圆的粗糙度控制在适合间隙配合的区间，插入基座对应销孔时能顺畅导入，不会出现卡滞，同时配合间隙控制在极小范围，避免装配后出现窜动。方块基座作为核心承载块，三个方向都加工有安装孔位，侧面的通孔用于和柱形销配合，端面的螺纹孔用于和上层安装板做锁附固定，

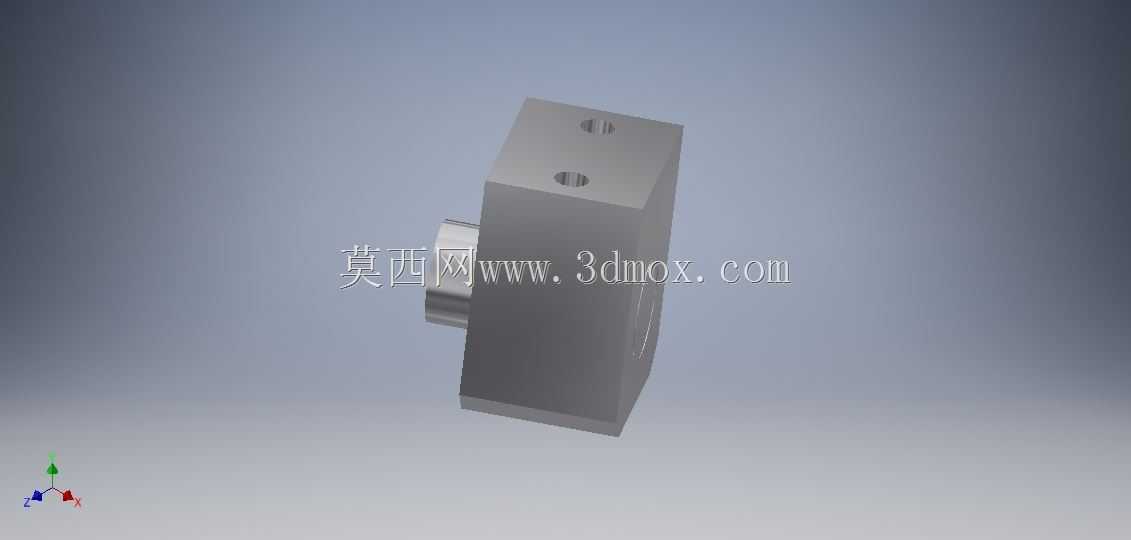

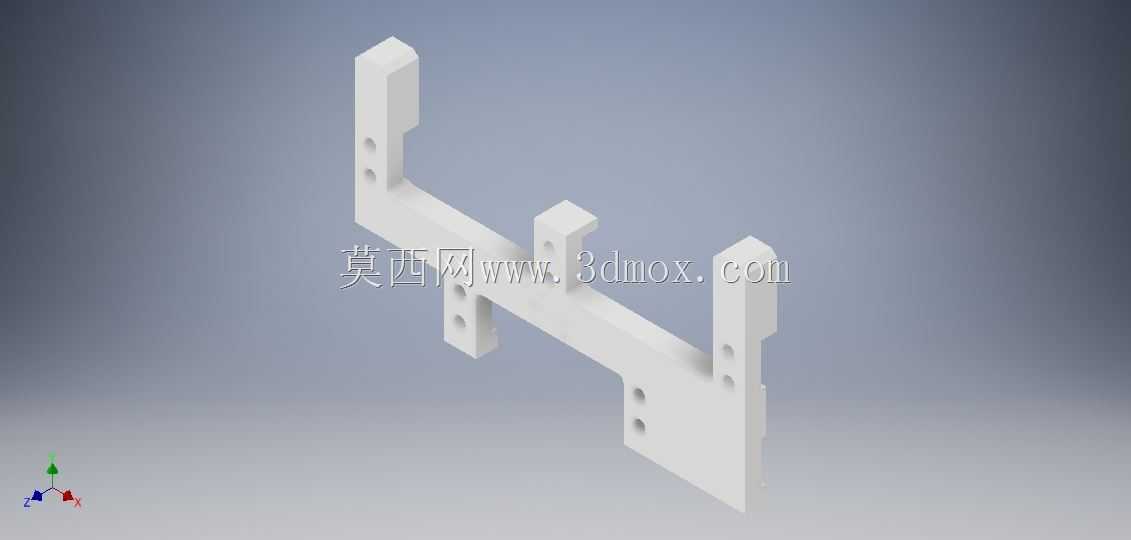

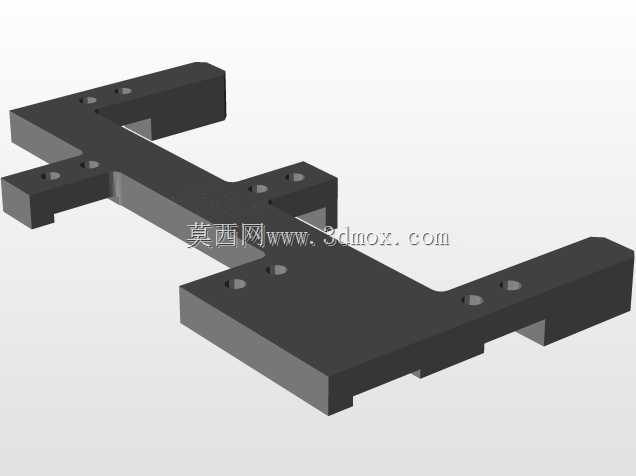

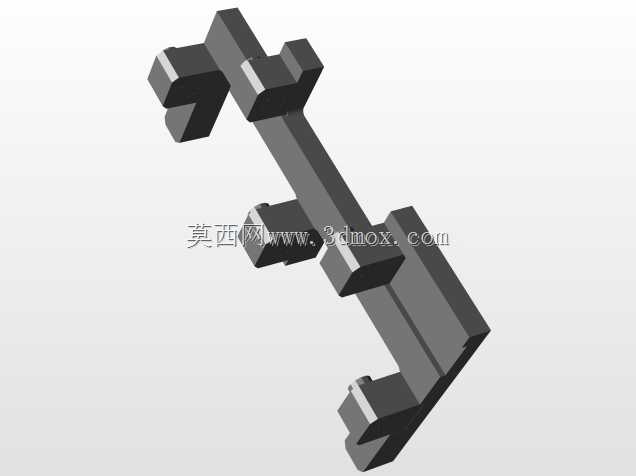

　　基座的底面做了平面度处理，和设备安装台面贴合时能保证整体的水平度，不会因为贴合面翘曲导致上层组件倾斜。安装板的结构做了轻量化的开槽处理，在保证整体结构刚性的前提下减少了零件自重，板上的凸台结构是专门的凝胶样本卡位，每个凸台的位置都对应检测工位的传感器采样点，样本放置后能刚好卡在凸台围成的区域内，不会在设备运行产生的小幅振动下移位。子装配部分是把定位销、基座、单层安装板先做预装，形成模块化的单元，现场装配时只需要把多个子单元按照排布要求固定在总装板上即可，能大幅减少现场装配的调试时间，每个子单元的安装孔位都做了统一的基准设计，互换性较强，单个子组件出现磨损时可以直接替换，不需要对整套结构重新做校准。从安装边界来看，

　　整套总装组件的长宽尺寸适配常规凝胶成像设备的样本仓内部空间，总高度不会遮挡成像光路，所有外露的棱边都做了倒角处理，一方面避免装配时划伤操作人员，另一方面也不会刮蹭到凝胶样本的边缘，保证样本的完整性。设计过程中优先考虑了零件的加工工艺性，柱形销采用常规的车削工艺即可加工完成，方块基座和安装板采用铣削加工，没有特殊的异形结构，不需要定制特殊刀具，普通的CNC加工中心就能完成全部加工工序，加工成本可控。各零件之间的连接全部采用可拆卸的螺纹连接加定位销辅助定位的方式，没有焊接或者粘接的不可拆结构，日常维护时可以快速拆解，对接触试剂的部位做清洁处理，避免残留的试剂结晶影响后续的装配精度。在功能适配性上，这套组件可以适配不同厚度的凝胶样本，

　　只需要更换对应高度的定位销就能调整安装板和基座之间的间距，不需要更换整套基座结构，拓展性较强，能覆盖实验室常见的凝胶样本规格。结构的刚性经过校核，在常规的实验室设备运行振动频率下不会出现共振，安装板的悬臂位置做了加强筋结构，避免长期使用后出现形变导致定位精度下降，所有孔位的位置度公差都按照精密检测设备的要求设定，能保证每次样本放置的位置重复精度满足成像扫描的像素级要求，不会出现样本偏离扫描区域的情况。
