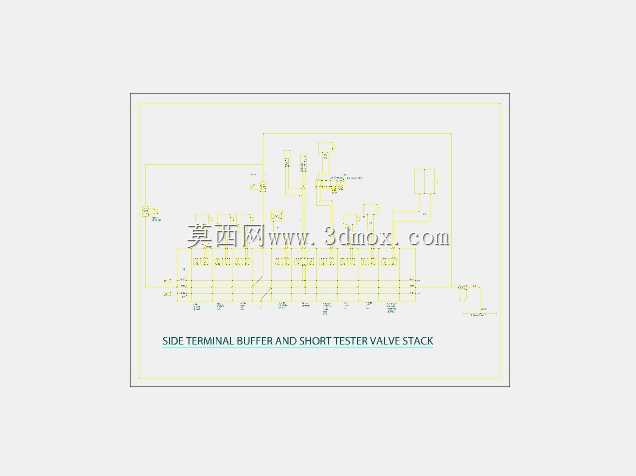

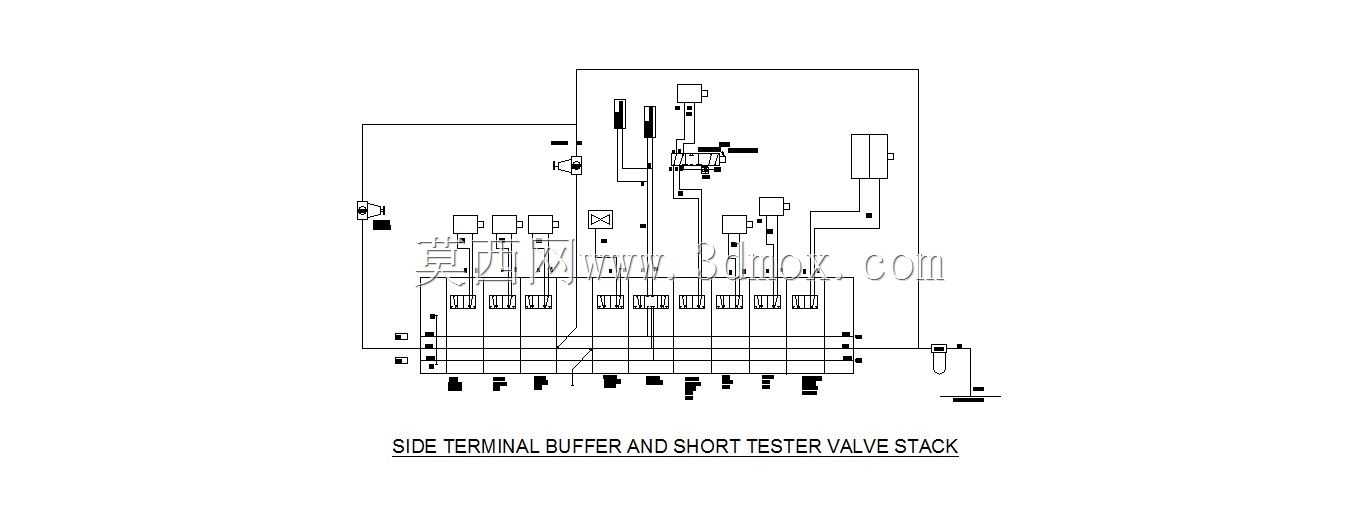

侧端缓冲短测试仪集成阀组结构设计

　　这套集成阀组主要面向生产线末端的功能测试工位，针对带侧端缓冲结构的工件完成短接性能校验工序，在汽车零部件、低压电气元件的出厂检测线中应用占比不低——不少做连接器、小型气动执行器的产线，都会在终检段布置这类阀组，替代原先零散搭建的管路回路，减少工位的管路接头数量，降低长期运行后的漏气漏液隐患。从实际使用场景看，工位上的工件到位后，阀组会先输出缓冲驱动压力，推动侧端缓冲结构伸出到测试位，再切换气路接通短接测试回路，给测试触点提供稳定的压合动力，同时同步输出检测信号气路，触发测试仪的通断判定模块，整套动作的时序完全靠阀组内部的流道布局配合阀芯行程来实现，不需要额外在外部加装延时阀或者节流调速元件。

　　设计这套阀组的时候，最先考虑的是安装边界的限制：测试工位的安装板预留空间是窄长型的，所以阀组采用了叠装式的阀片堆叠结构，所有阀片的宽度统一控制在适配标准安装导轨的尺寸，总厚度根据功能回路的数量做匹配，底部的公共流道板直接集成了进气口、排气口和测试回路的输出接口，不需要在每个阀片上单独接主气源管，外部接管只需要连接总进气、总排气和到测试夹具的3路输出管，比零散阀件的接管量减少六成以上。侧端缓冲回路的设计特意做了压力分级，缓冲伸出的初始段用低压大流量气路，避免推力过大撞坏工件的缓冲结构，当缓冲头行进到距离测试位2mm的位置，流道自动切换到高压保压段，保证缓冲头和工件端面的贴合压力稳定，不会因为接触间隙导致测试结果误判。短测试仪的阀片部分做了独立的排气阻尼设计，测试结束后阀组复位的时候，不会因为排气速度过快产生管路冲击，带动夹具抖动碰伤已经完成检测的工件。

　　从外形尺寸的细节看，阀组的总高度控制在120mm以内，安装孔位完全匹配常规气动阀岛的安装标准，现场改造旧工位的时候不需要重新打孔，直接替换原有阀组就能完成升级。阀组侧面预留了信号反馈模块的安装槽，后期如果要升级成电控版本，直接在对应位置加装电磁先导头就能实现电信号控制，不需要更换整个阀组的主体流道部分。内部流道的拐角处全部做了圆弧过渡处理，减少气路的压力损失，实际测试下来，相同气源压力下，这套阀组的动作响应速度比用管接头拼接的零散阀件快0.2秒左右，对于节拍要求在3秒以内的高速测试工位来说，这个响应速度的提升能直接降低工位的动作等待时间，提升整条产线的运行效率。

　　另外在密封结构的设计上，阀片之间的密封采用了整体式的密封垫，而不是单个O型圈拼接，避免长期反复拆装之后O型圈错位导致的内泄问题，缓冲回路和测试回路之间的流道壁厚做了加厚处理，即使两个回路存在0.5MPa的压力差，也不会出现内部窜气的问题，保证测试压力的稳定性。阀组底部的排气口集成了小型消音结构，不需要在外部额外加装消音器，就能把排气噪音控制在车间允许的范围内，不会因为多个工位同时排气产生过高的环境噪音。现场安装的时候，阀组的所有接口都布置在同一侧，接气管的时候不需要绕到阀组背面操作，后期维护更换阀片的时候，只需要拆掉两端的固定拉杆，就能单独更换某一片故障阀片，不需要把所有外部气管都拆掉，大幅减少维护的停机时间。
