调节阀配套尖锥端螺纹传动阀杆结构

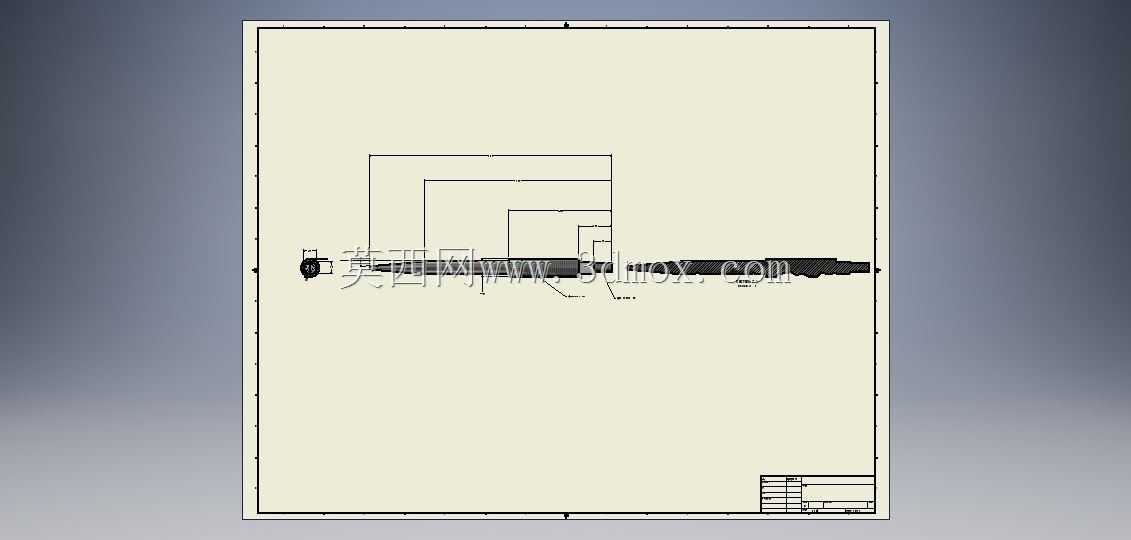

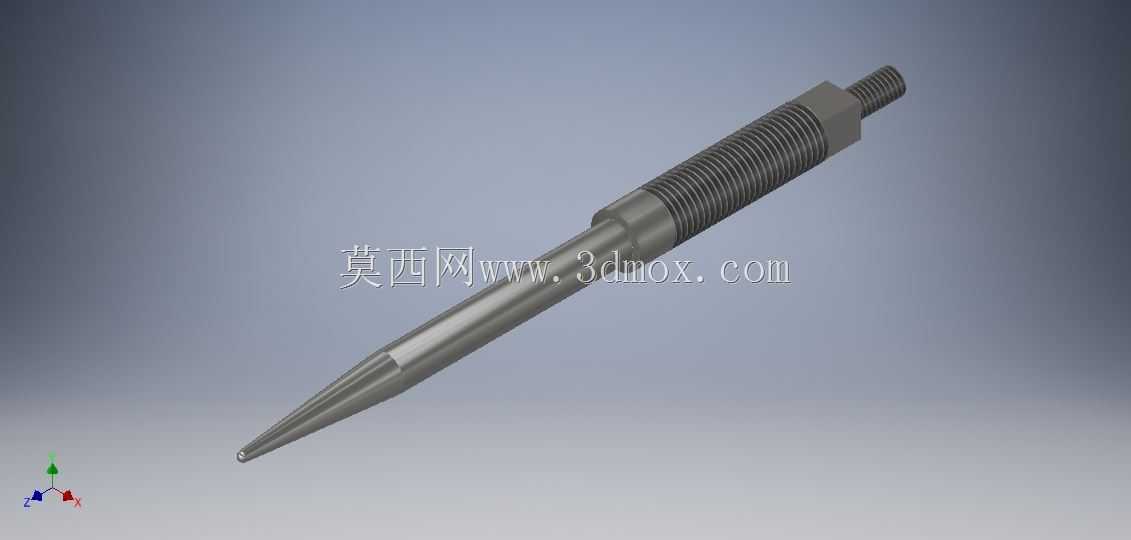

　　这款阀杆是调节阀、截止阀类截断类阀门的核心传动受力零件，日常在化工流体输送管网、工业制程流体控制回路、中小型给排水调节工位中都能见到这类结构的应用，它直接承接执行机构输出的轴向推力与扭矩，将执行端的直线或回转动作传递到阀瓣、阀芯端，实现阀门流道的通断调节或者开度控制。从结构设计逻辑来看，这款阀杆采用了分段式变径设计，靠近执行机构连接端加工有标准传动外螺纹，螺纹段末端设置了六角方榫结构，这个结构并非用于普通扳手拧动，而是在装配阶段用于限制阀杆周向转动，避免阀杆在螺纹传动升降过程中跟转，保证阀芯与阀座的对中精度，防止密封面偏磨导致的内漏问题。杆身中段做了光杆过渡设计，光杆段的直径匹配阀盖内的填料函内径，装配时这个部位会与柔性石墨、

　　聚四氟乙烯等填料组直接接触，光杆段的表面粗糙度直接影响填料的密封寿命，建模时这个圆柱面的圆柱度公差需要控制在0.02mm以内，表面粗糙度不高于Ra0.8，才能避免长期往复运动时刮伤填料造成外漏。靠近阀芯端的尖锥结构是这款阀杆的核心功能段，这个锥面并非直接作为密封面，而是针对小通径针型阀设计的节流配合面，锥度采用1:50的细长锥设计，在小开度调节时，锥面与阀座节流孔的配合间隙变化平缓，能够实现微小流量的精准调节，避免普通平底端阀杆小开度时流量特性曲线陡变、调节精度差的问题。从安装边界来看，螺纹段的公称尺寸适配常规DN15-DN25通径的小口径阀盖螺纹孔，光杆段长度预留了足够的填料装填与压盖压缩空间，

　　尖锥端的总长度满足阀门全行程启闭时的伸入量要求，不会出现全开时锥面仍滞留在节流孔内造成流阻过大、全关时锥面无法完全封堵节流孔导致内漏的问题。设计过程中需要重点考虑几个受力细节：一是螺纹段的牙型强度，因为阀门启闭时阀杆需要承受介质压差作用在阀芯上的轴向反力，加上填料的摩擦阻力，螺纹的剪切应力需要校核在材料许用应力范围内，这款阀杆如果采用2Cr13不锈钢材质，常规工况下螺纹强度完全满足1.6MPa公称压力的使用要求；二是杆身的直线度，细长杆结构在热处理后容易出现弯曲变形，建模时需要预留合理的加工余量，同时在结构上避免应力集中的直角台阶，所有变径位置都采用R0.5以上的圆角过渡，防止长期交变载荷下出现应力断裂；三是尖锥端的同轴度，

　　整个阀杆的螺纹段、光杆段、尖锥段必须保证同轴度公差在0.03mm以内，否则装配后尖锥与阀座节流孔不同心，会出现单侧磨损、调节卡涩的问题，严重时甚至会在全关位置出现密封面冲蚀。在实际工况应用中，这类阀杆通常搭配手动执行机构或者小型电动执行器使用，多用于实验室流体控制、小型化工加药管路、仪表取样管路等需要精准调节小流量的工位，相比普通平底端阀杆，它的小流量调节线性度更好，节流面的冲刷磨损更均匀，只要装配时保证同轴度、填料预紧力调整合适，长期运行的维护周期比普通结构阀杆延长30%以上。建模过程中需要注意螺纹段的收尾结构，不能直接将螺纹切削到台阶位置，需要预留2-3牙的退刀距离，避免装配时螺纹末端与阀盖螺纹孔卡死，同时六角方榫的对边尺寸要与配套的止转槽尺寸留0.1-0.2mm的间隙，既保证止转效果，又不会因为间隙过小出现热胀卡涩的问题。
