反渗透板农夫头组件结构设计

　　这套组件主要应用在工业反渗透水处理设备的膜端固定工位，承担膜元件端部定位、流道对接以及外部管路衔接的核心作用，是反渗透膜组架上直接接触膜元件的关键承载结构。日常运行中，组件需要承受进水侧的恒定工作压力，同时要耐受水处理药剂的长期腐蚀，因此各板件的配合精度直接影响整套膜组的密封性能，一旦出现配合间隙偏差，很容易出现浓水侧与产水侧串流、接口渗漏等问题，直接拉低整套水处理系统的产水水质与运行效率。

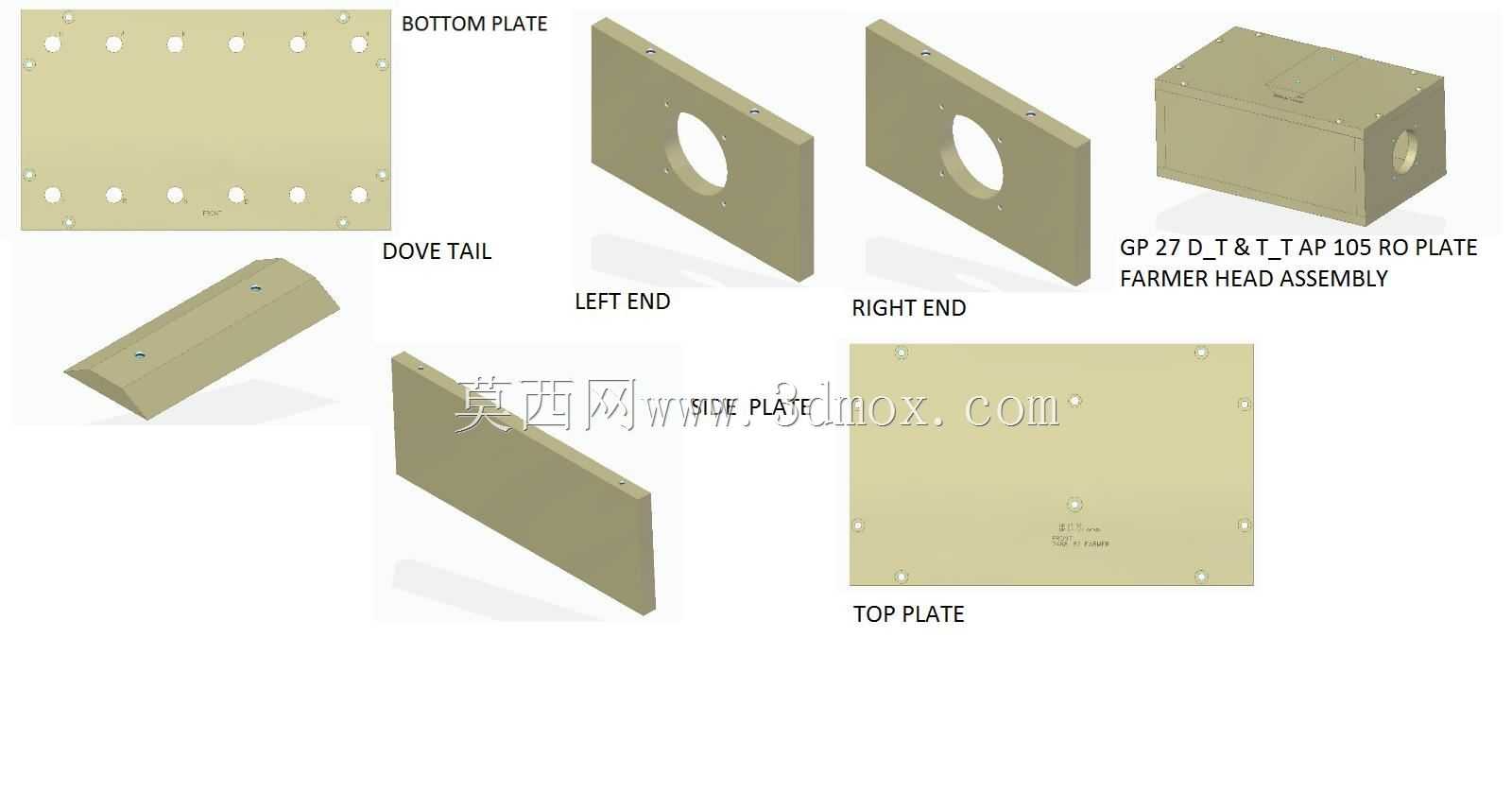

　　从结构拆分来看，整套组件由底板、左右端板、顶板、侧板以及燕尾定位块几个独立零件装配组成，各板件之间采用螺栓穿装锁紧的方式组合，没有复杂的卡扣或者焊接结构，方便现场运维时快速拆解更换膜元件。其中左右端板是核心受力件，板体中心开设的大直径通孔是膜元件端头的穿装定位位，孔位的同轴度公差控制在0.1mm以内，保证膜元件装入后不会出现偏斜，避免膜端密封圈被切损；端板上围绕中心孔均匀布置的螺纹孔，用于和膜端的端盖锁紧，锁紧力的分布经过反复校核，不会出现局部应力过大压裂塑料端盖的问题。

　　底板作为整套组件的承载基础，板面上排布的多组安装孔分为两类，一类是和其他板件对接的锁紧孔，孔位位置度公差控制在0.08mm，保证装配时各板件可以顺利对位，不需要额外修配；另一类是和外部膜组架连接的固定孔，孔位间距匹配常规工业膜架的安装梁间距，不需要对现有架体做二次打孔改造就可以直接替换原有老旧端头组件。燕尾定位块设置在底板与端板的衔接位置，采用燕尾槽嵌合的结构，装配时可以快速引导端板滑入预设位置，降低现场装配的对位难度，同时在设备长期运行产生振动时，燕尾结构可以分担螺栓承受的横向剪切力，避免螺栓长期受剪出现断裂失效。

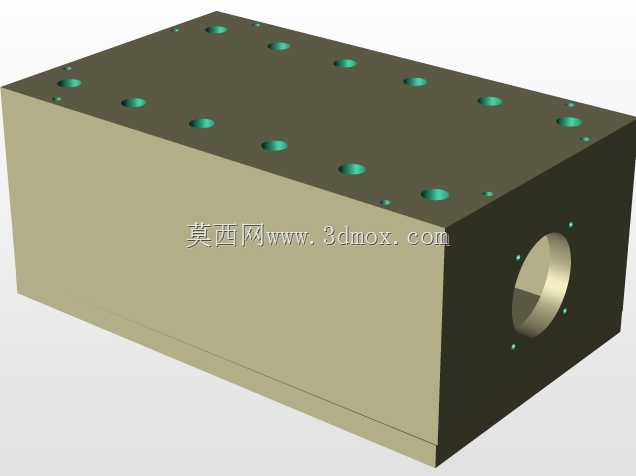

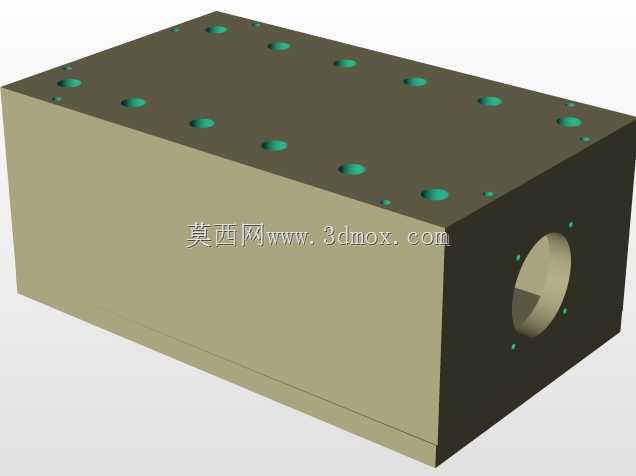

　　顶板与侧板主要起封闭防护与流道集成的作用，顶板上预留的小型接口用于对接产水汇流管路，侧板则封闭组件的侧向开口，避免外部灰尘、杂物落入组件内部污染膜元件，同时侧板与各板件的贴合面都设计有密封槽，装配时嵌入O型密封圈就可以实现静密封，不需要额外打胶密封，后期拆解维护时不会有残胶清理的麻烦。整套组件的外形尺寸适配105规格的反渗透膜元件安装边界，整体装配完成后的外轮廓没有突出的尖锐结构，不会在运维人员更换膜元件时造成磕碰划伤，各板件的边角都做了R2的倒角处理，既去除了机加工产生的毛刺，也降低了应力集中导致板件开裂的风险。

　　设计过程中优先考虑了现场运维的便捷性，所有锁紧螺栓都采用统一规格的内六角螺栓，运维人员只需要携带单一规格的内六角扳手就可以完成整套组件的拆解与装配，不需要准备多套工具；各板件的厚度经过受力仿真校核，在额定1.6MPa工作压力下，板件的最大变形量不超过0.05mm，完全满足密封面的平面度要求，不会因为压力波动出现密封面渗漏的问题。同时各零件的结构都采用规则的板类结构，没有复杂的曲面或者深腔结构，不管是采用机加工还是注塑工艺都可以快速量产，加工过程中不需要定制特殊刀具，常规的铣削、钻孔设备就可以完成全部加工工序，有效控制了零件的加工成本。在流道接口的设计上，所有外接管路接口都采用标准的管螺纹规格，和水处理行业常规的管路配件完全通用，现场安装时不需要单独定制转接头，减少了现场安装的配件准备工作量。
