电气绝缘用环形衬套结构设计

　　在高低压成套配电设备、工业电气控制柜、机电一体化传动装置的装配环节里，这类环形绝缘衬套是极易被忽略但直接决定设备绝缘可靠性的基础零件，它的核心作用是在金属穿杆、连接螺栓与设备安装板、金属构件之间形成稳定的物理隔断层，避免带电部件与接地金属构件之间出现爬电、击穿故障，同时也能在装配过程中补偿连接部位的尺寸公差，减少金属部件硬接触带来的磨损、应力集中问题。

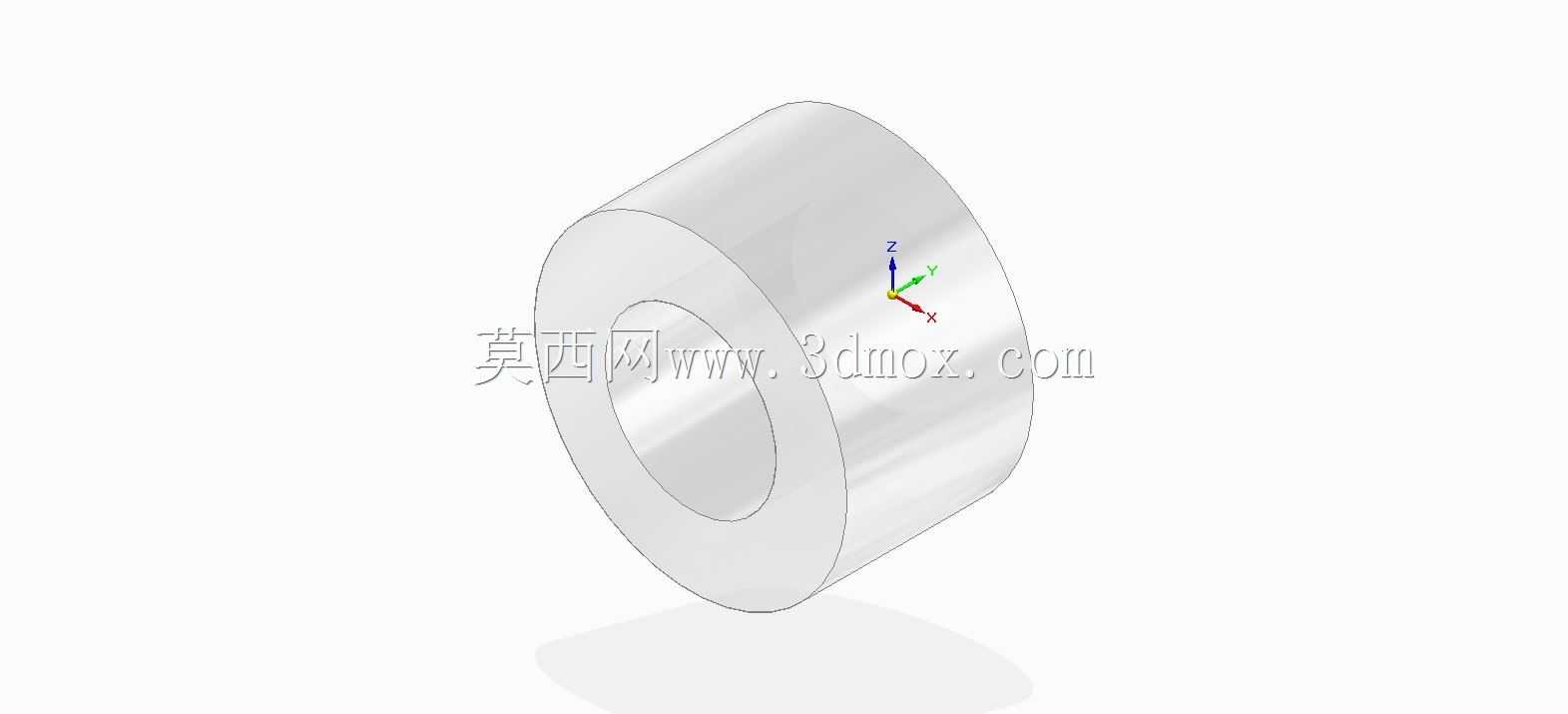

　　从结构设计逻辑来看，这类零件采用等壁厚的环形回转体构型，没有多余的异形凸起或卡扣结构，核心是保证内孔与穿装杆件的配合间隙控制在合理范围，间隙过小会导致装配时卡滞，甚至在穿装过程中刮伤绝缘衬套的内壁，破坏绝缘层的完整性；间隙过大则会导致衬套在安装后出现径向窜动，无法保证绝缘隔离的有效覆盖范围，甚至在设备运行振动过程中出现衬套移位，失去绝缘防护作用。设计时外圆尺寸需要匹配安装板上的预制开孔，保证衬套外壁与安装孔之间有足够的贴合度，避免衬套在孔内出现倾斜，轴向的长度需要略大于安装板的厚度，这样在两端锁紧垫片压装之后，衬套两端能形成微小的压缩量，既可以隔绝金属螺栓与安装板的直接接触，也能起到一定的防松缓冲作用，吸收设备运行过程中传递到连接部位的微幅振动。

　　实际选型应用时，需要结合安装场景的电压等级确定衬套的壁厚，低压控制回路里的绝缘衬套壁厚不需要过大，只要满足常规工频耐压测试要求即可，而高压回路里使用的同类型衬套，需要沿面留足足够的爬电距离，这时候就不能单纯追求结构紧凑，需要适当增加衬套的轴向长度或者在外壁增设阻隔壁结构，避免潮湿、粉尘环境下出现沿面闪络。这类绝缘件的材质通常会根据使用环境选择，普通室内干燥环境下使用通用工程塑料即可满足绝缘要求，在有腐蚀介质、高低温交变的户外或者工业特殊场景里，则需要选用耐候性、耐腐蚀性更好的绝缘材料，同时要保证材料的收缩率在成型过程中保持稳定，避免成型后内孔、外圆出现椭圆变形，导致装配适配性下降。

　　从建模逻辑来说，这类回转类零件的建模不需要复杂的曲面操作，核心是保证同轴度公差，内孔与外圆的同轴度误差需要控制在机械加工或者模压成型的经济精度范围内，避免因为偏心导致单侧壁厚过薄，影响绝缘强度。建模过程中需要提前预留安装后的压缩余量，不能按照安装板的厚度直接等长建模，要考虑锁紧后衬套的轴向形变，避免压装后衬套出现开裂、两端溢出多余材料影响周边部件装配。同时要注意零件的边缘倒角处理，内孔两端、外圆两端都要做小尺寸的倒角，一方面是去除成型后的飞边毛刺，避免装配时割伤操作人员或者刮损配套的线缆、绝缘垫片，另一方面也能在穿装螺栓、装入安装孔的时候起到导向作用，降低装配难度，提升批量装配的效率。

　　在设备运维过程中，这类绝缘衬套属于需要定期检查的易损件，尤其是在有长期振动、温湿度波动较大的工况下，绝缘材料会出现老化、脆化问题，壁厚会因为长期挤压出现形变，这时候就需要及时更换，避免绝缘失效引发设备短路故障。设计这类零件的时候，不需要追求过于复杂的结构，可靠、适配、易加工、易装配才是核心的设计目标，过于复杂的结构反而会增加成型难度，提升制造成本，同时也会增加结构上的应力集中点，降低零件的长期使用可靠性。在装配匹配时，还要注意衬套的工作温度范围，要匹配设备运行时连接部位的最高温升，避免长期高温环境下材料软化变形，失去应有的绝缘和支撑作用。
