健身器材专用嵌入式传感检测部件

　　这款传感部件的应用场景聚焦商用及家用健身器材领域，作为器材运行状态监测、运动数据采集的核心硬件载体，承担着用户运动参数捕捉、设备运行状态反馈、无线数据传输的核心功能，是智能健身器材实现数据互联、运动状态量化的关键结构组件。从实际使用需求出发，该部件需要直接嵌入健身器材的主体结构内部，不能突出于器材安装面，避免对用户运动过程造成剐蹭干扰，同时要保证长期高频使用下的结构稳定性，不会因器材的持续振动、用户施力传导出现松脱移位。

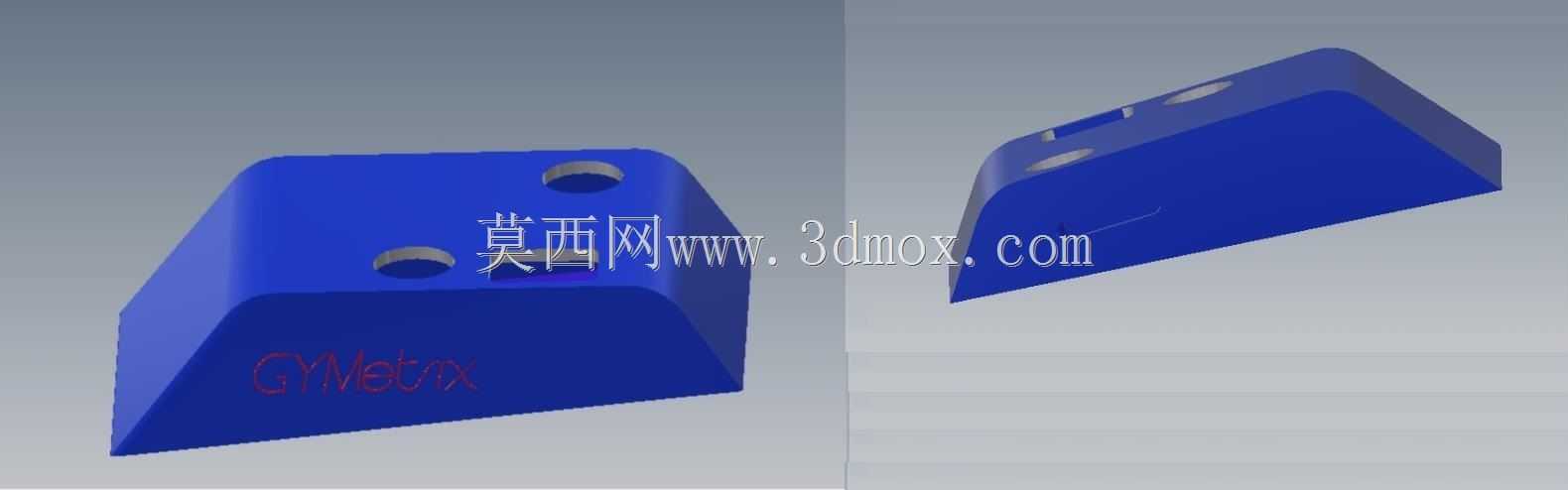

　　设计过程中首先锁定了安装边界约束，部件整体采用楔式斜块造型，底部贴合健身器材型材的安装斜面，顶部预留两个同轴安装孔位，孔位位置经过反复校核，完全匹配现有健身器材安装位的孔距参数，不需要对原有器材结构做额外打孔改造，直接通过紧固件即可完成固定，大幅降低器材改造成本与装配难度。安装完成后部件外露面与器材外壳曲面保持齐平，没有突兀的棱角，所有边缘都做了R2以上的圆角过渡，避免积灰同时也能防止用户磕碰受伤。

　　功能层面，部件内部预留了wifi通讯模块的安装腔体，腔体位置避开安装孔的受力传导路径，防止紧固件锁紧时的压应力挤压内部电子元器件，同时在部件侧面预留了信号透传窗口位置，窗口处做了壁厚减薄处理，保证无线信号传输强度不会被外壳结构衰减。品牌标识采用下沉式蚀纹设计，直接在部件斜面上一体成型GYMetrix标识，不需要额外粘贴铭牌，避免长期使用后铭牌脱落、磨损导致品牌辨识度下降，标识的凹陷深度控制在0.3mm，既保证触摸时的辨识度，又不会因为凹陷过深积累汗渍、灰尘。

　　结构设计上特意将所有需要预留的功能孔位、标识区域都整合在一体化的外壳结构上，不需要额外拼接盖板，减少装配工序的同时也提升了整体结构强度，外壳采用蓝色与绿色分区的外观处理，蓝色区域覆盖主要受力安装面，绿色区域对应信号传输与标识区域，色彩分区清晰区分功能区域，也能让用户一眼识别部件位置。设计过程中反复调整了斜面的倾斜角度，保证安装后部件的信号发射面朝向器材外侧，提升无线信号的传输稳定性，同时两个安装孔的沉头深度做了精准控制，紧固件锁紧后头部完全沉入沉孔内，不会突出于部件表面，保证外观面的平整性。

　　考虑到健身器材使用环境中存在汗液侵蚀、清洁消毒水喷洒的情况，部件的拼接缝隙都做了错位止口设计，即使不额外加装密封胶条，也能阻挡大部分液体渗入内部腔体，提升电子元件的使用寿命。部件的整体壁厚控制在2.5mm，既保证足够的结构强度承受健身器材传导的振动与冲击力，又不会因为壁厚过大导致整体重量超标，增加器材的额外负载。在安装位的贴合面处做了0.1mm的微凸筋设计，安装时筋位受压微变形，能够填充安装面的平面度误差，保证部件安装后不会出现晃动、异响，提升长期使用的可靠性。
