医院墙面温控调节传感装置结构设计

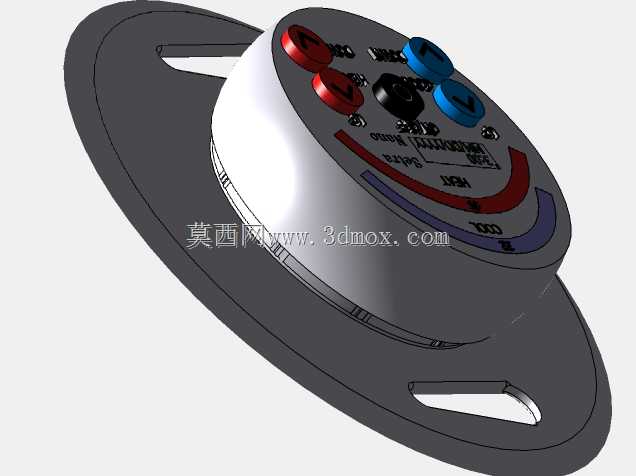

　　这款墙面安装的传感调节装置，主要应用在医院病房、诊疗室的墙体预埋安装场景，核心作用是完成室内冷热源供给的状态反馈与调节指令输出，替代传统外露式温控开关，兼顾医用场景的整洁性与操作便捷性。从实际使用场景来看，医院公共区域与病房的墙面设备需要满足易清洁、无突出磕碰风险、操作逻辑直观的要求，这款装置采用圆形薄型盘式结构，整体贴合墙面安装，外露面无尖锐棱角，日常消毒擦拭时不会积留卫生死角，也能避免过往人员、转运病床时发生剐蹭。

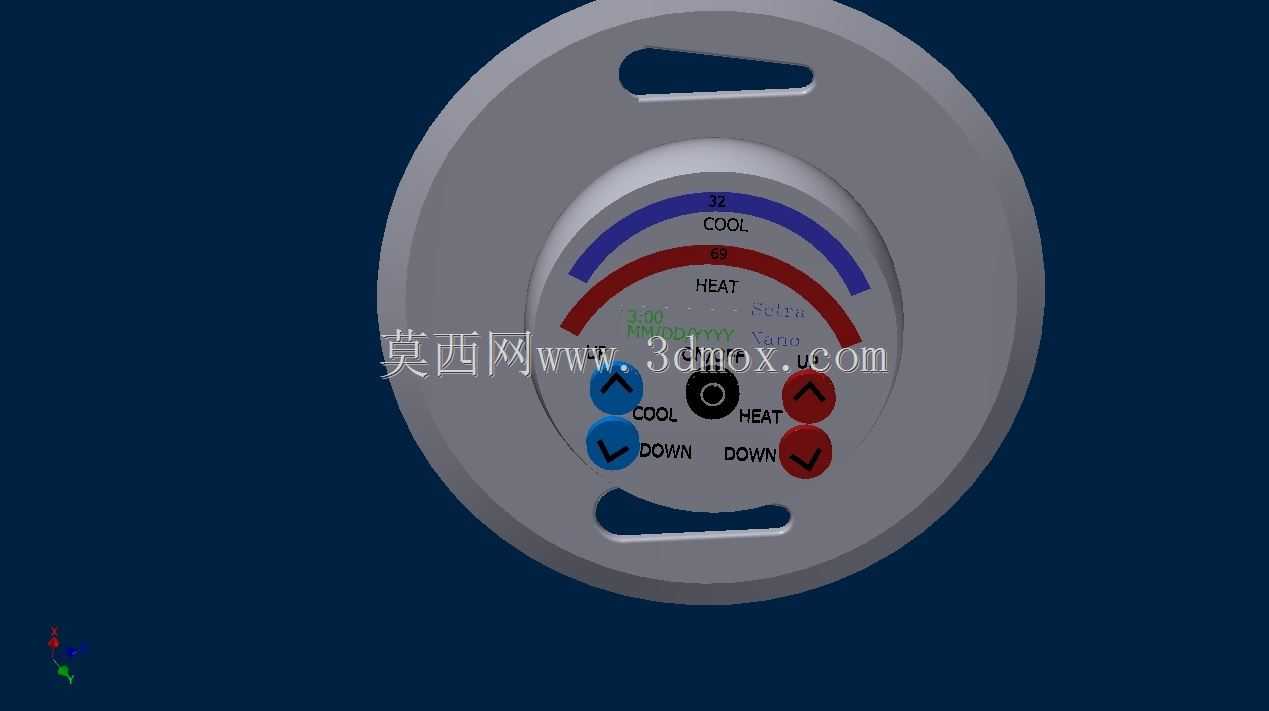

　　装置正面的显示区域采用弧形色带分区设计，蓝色弧形段对应制冷工况区间，红色弧形段对应制热工况区间，色带旁标注的刻度区间可以直观反馈当前输出的冷热量档位，医护人员或者陪护人员不需要凑近查看数值，通过色带位置就能快速判断当前温控状态，适配医院场景下快速操作、减少停留的使用需求。操作按键采用分色布局，蓝色按键组对应制冷模式的调节与档位下调，红色按键组对应制热模式的调节与档位下调，每个按键表面带有凸起的方向标识，即使在光线较暗的夜间病房环境，也能通过触感完成操作，不需要开启强光影响患者休息。

　　设计阶段首先确定了墙面预埋底盒的适配边界，整体圆形外壳的外径匹配常规86型预埋盒的安装孔位，不需要在墙体上额外扩孔，安装时直接卡入预埋底盒后通过侧边的固定槽锁紧即可，外壳厚度控制在18mm以内，突出墙面的部分做了圆弧过渡，不会勾挂输液管、清洁工具等物件。正面上下位置开设的长条形安装槽，一方面是用于卡接墙面装饰盖板，遮挡安装螺丝与拼接缝隙，另一方面可以作为走线的辅助让位，适配不同方向的预埋线管走线。

　　功能层面，装置集成了状态显示、按键输入、指令输出三个核心模块，显示区域除了弧形色带的状态指示，还预留了指示灯安装位，对应不同工况的点亮提示，按键采用轻触式结构，按压力度控制在1.2N-1.8N区间，按动时带有清晰的反馈手感，避免误触。内部结构做了分层设计，最外层是操作显示面板，中间层是PCB安装板，底层是接线端子座，各层之间通过定位柱与卡扣连接，不需要额外打胶固定，后期维护时只需要撬开外侧装饰盖板就能完成内部模块的检修更换，不需要整体拆出墙面底盒，降低医用场景的运维成本。

　　考虑到医院环境的消毒需求，外露的面板表面采用哑光抗菌塑料材质，耐酒精、含氯消毒剂的反复擦拭，不会出现表面掉色、标识脱落的问题，按键与面板之间的缝隙控制在0.3mm以内，避免消毒液体渗入内部造成电路短路。安装边界上，装置预埋后需要保证墙面开孔的平整度，面板与墙面的缝隙不超过1mm，安装高度距离地面1.2m-1.4m，符合医用墙面设备的安装规范，既方便站立操作，也不会被低位的推车碰撞。

　　从结构建模的细节来看，所有的安装卡扣都做了1.5mm的圆角过渡，避免装配时发生应力断裂，按键的活动间隙预留0.2mm的旷量，保证温度变化时不会出现按键卡滞的问题，弧形显示色带的凹槽深度控制在0.5mm，后续可以通过丝印或者嵌件的方式填充标识颜色，不需要额外粘贴标签，提升长期使用的耐用性。
