直线传动用嵌入式滑动螺母结构

　　在各类直线往复运动的机械结构中，滑动螺母是将旋转运动转化为直线位移的核心衔接部件，这类部件常被应用在小型滑台、手动调节机构、工装夹具的进给单元、检测设备的位移调整模块中，相比滚珠螺母结构，滑动螺母结构更简单，抗冲击载荷能力更强，对使用环境的洁净度要求更低，在低速、轻载、无需频繁高精度往复的工况下，具备极高的性价比与维护便利性。

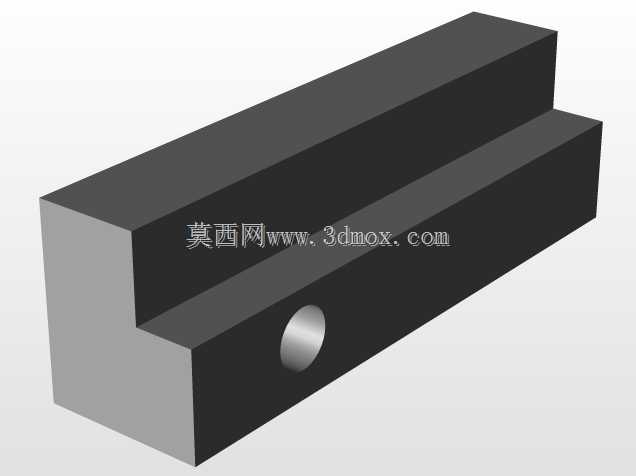

　　这款滑动螺母采用整体式长条形块体结构，主体为方正的长块状构型，上部设置有两道平行的通长导向槽，可直接嵌入对应规格的直线导轨凸台内，无需额外加装导向滑块即可实现直线运动的导向约束，这种集成导向结构的设计，能够大幅缩减整套传动机构的安装空间，减少装配时的同轴度调整工作量，尤其适合安装空间局促的小型自动化设备、桌面型工装治具使用。螺母的螺纹孔设置在块体侧面的居中位置，螺纹轴线与导向槽的长度方向保持垂直，装配时传动丝杆直接旋入该螺纹孔，当丝杆做定轴旋转运动时，螺母即可沿着导轨方向做直线往复位移，带动与螺母连接的负载部件完成位置调整。

　　从设计思路来看，这款滑动螺母的结构完全围绕紧凑安装、高刚性、低装配难度的需求展开，整体块体采用等截面的长条形设计，原材料可直接选用标准方型材下料，仅需通过铣削加工出上部的两道导向槽、钻攻侧面的螺纹孔即可完成加工，无需复杂的成型工序，加工成本低，批量生产时的一致性容易控制。导向槽的槽宽与槽深按照常用的小型导轨截面尺寸匹配设计，槽的两个侧壁与导轨接触面的平行度公差控制在合理范围内，既保证滑动过程无卡滞，又避免间隙过大导致的运动窜动。侧面的螺纹孔位置经过受力校核，孔中心距离块体上下端面的距离相等，保证丝杆传动时的作用力通过块体的形心，避免运动过程中出现偏载力矩，减少导向面的不均匀磨损。

　　在安装边界方面，这款滑动螺母的整体长度适配常规小型滑台的行程需求，块体的宽度与高度尺寸匹配15系列至20系列的轻型铝型材安装槽规格，上部的两道导向槽可直接卡入铝型材自带的凸台导轨，也可与定制的钢制导轨配合使用，安装时仅需在螺母块的上端面加工对应规格的螺纹安装孔，即可直接固定负载板、夹具座等外接部件，无需额外设计转接板。螺纹孔的规格适配常用的小直径传动丝杆，可搭配梯形丝杆使用，具备一定的自锁性能，在垂直安装的工况下也不会出现负载下滑的问题，适合手动调节的定位机构使用。

　　实际应用中，这类滑动螺母常出现在电子生产设备的物料挡停机构、包装机械的导向条位置调整结构、木工机械的靠板调节单元、实验检测仪器的试样夹持位移机构中，相比分体式的螺母加滑块组合结构，这种集成导向的滑动螺母减少了零件数量，降低了装配时的累积误差，长期使用后如果出现导向面磨损，仅需更换整个螺母块即可完成维护，无需对整套导轨副进行拆装调整，维护效率更高。在结构设计时，螺母块的棱边均做了小尺寸的倒角处理，既避免装配时锐边划伤操作人员，也能在装入导轨时起到导向引入的作用，降低装配难度。导向槽的根部设置有微小的退刀槽，避免铣削加工时出现清根不彻底导致的与导轨干涉问题，同时也能储存少量润滑脂，延长滑动副的使用寿命。
