长条形多孔安装连接转接板结构

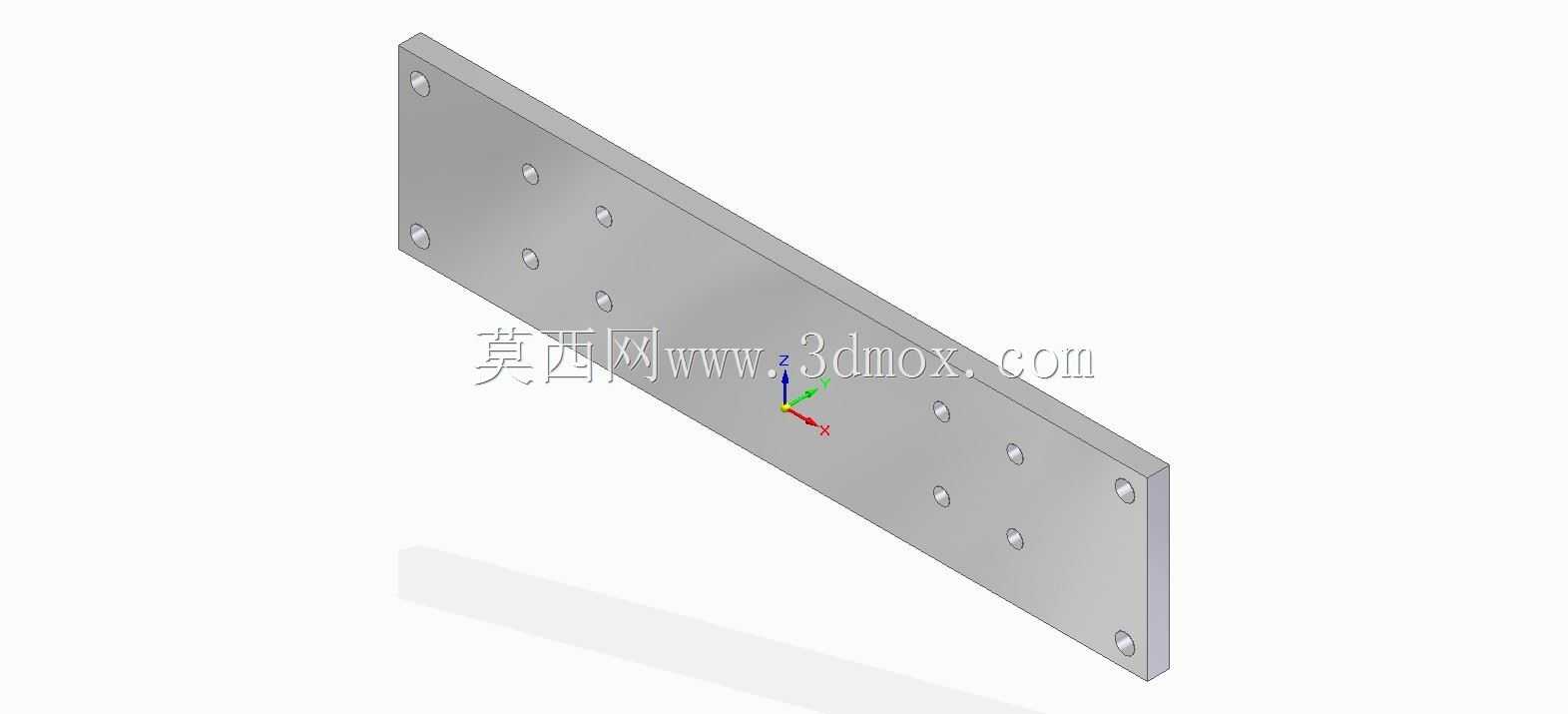

　　在自动化生产线工位改造、非标设备机架拼接、工装夹具定位调整的场景里，这类长条形多孔转接板是解决不同安装基准错位的核心构件，很多时候设备原厂预留的安装孔位和现场加装的传感器、导轨、挡停机构的孔距不匹配，重新在原有机架上打孔不仅会破坏型材的结构强度，还会因为现场加工精度不足导致安装后出现平行度偏差，这时候用一块提前加工好孔位的转接板做过渡，就能在不改动原有设备主体结构的前提下完成加装部件的可靠固定。从结构设计来看，这块转接板采用等厚薄板构型，整体为细长矩形截面，厚度方向的尺寸经过校核，既不会因为板厚过薄导致锁紧螺丝后出现板面翘曲，也不会因为板厚过大占用过多安装空间，增加不必要的重量。板面上的安装孔采用规则阵列排布，

　　孔位间距按照常用工业铝型材的槽距、标准导轨的安装孔距做了适配，不同位置的孔可以对应不同规格的连接部件，部分孔位做了沉头处理，锁紧后螺丝头不会突出板面，避免和后续安装的部件产生运动干涉。设计时首先考虑的是安装边界的适配性，长度方向覆盖了常见的200mm到400mm行程的直线导轨安装需求，宽度方向刚好适配40系列、45系列工业铝型材的安装面宽度，所有孔的位置度公差控制在0.1mm以内，保证安装后导轨的直线度不会因为转接板的孔位偏差超差。板面的平面度要求控制在0.05mm以内，避免安装后导轨出现扭曲，导致滑块运行卡顿、磨损加快的问题。在实际使用中，这类转接板还可以用于电气安装板的过渡连接，比如在设备机架侧面安装电磁阀组、接线端子排的时候，

　　如果原有机架的安装面不平整，通过转接板可以提供一个平整的安装基准，保证电气元件安装牢固，不会因为设备运行的震动导致接线松动。孔位的排布没有采用满板密布的设计，而是预留了足够的扳手操作空间，每个孔位周边都留出了对应规格内六角扳手的转动空间，现场安装的时候不需要特殊工具，用标准内六角扳手就能完成锁紧作业，降低现场装配的难度。板的边缘做了倒角处理，去除加工后的毛刺，避免装配过程中划伤操作人员的手部，也不会刮破安装时用到的线缆护套。从受力角度分析，这类转接板主要承受垂直于板面的静载荷以及沿板长方向的剪切力，材质选用常用的结构钢，表面做防锈处理，在常规的工业车间环境下使用不会出现锈蚀，长期使用也不会因为受力产生永久变形。很多现场调试的场景里，

　　还可以根据实际需求在板的空余位置临时加工额外的孔位，因为板的整体刚度足够，少量的额外打孔不会影响整体的结构强度，适配现场临时改型的需求。和定制的一体式安装支架相比，这种标准化的多孔转接板通用性更强，不需要针对每个场景单独设计加工，库存备料后可以随时取用，大幅缩短非标设备的装配调试周期，也降低了小批量定制加工的成本。在输送线的侧边导条安装、安全光栅的支架固定、工位操作台的附件挂载等场景里，这类转接板都能发挥作用，不需要复杂的设计计算，只要核对安装孔距和板面尺寸是否适配，就能直接选用，是机械装配现场非常实用的一类连接构件。
