工业设备用L型异形安装前盖板结构

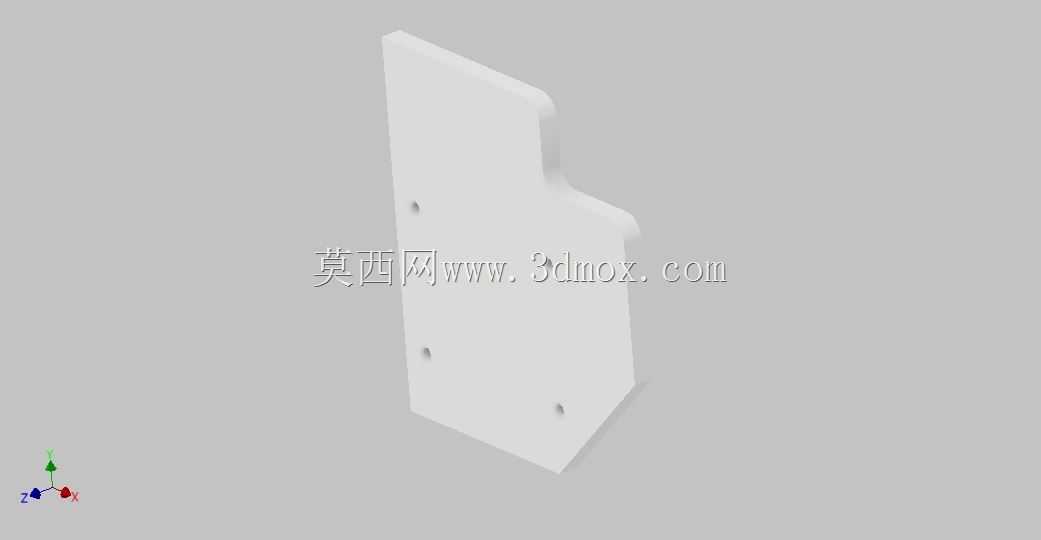

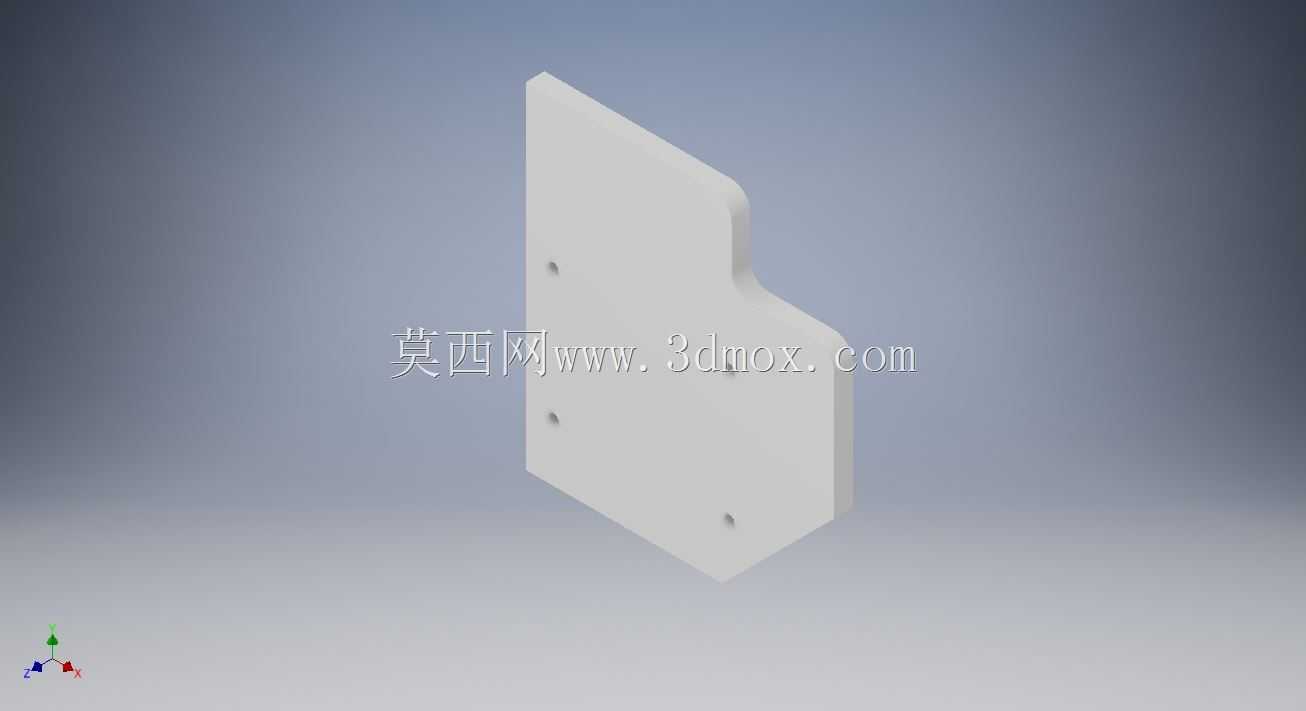

　　这款异形安装前盖板，是工业设备外露防护与安装定位类零件的典型结构，日常多应用在中小型自动化控制箱、台式检测设备、小型动力单元的外侧端面位置，承担内部元器件遮挡防护、外部辅件安装定位、设备外观面规整的多重作用。从结构形态来看，整体采用L型切角的异形板式设计，并非规则矩形板材，右上角做了斜切避让处理，这个结构细节是为了适配设备内部走线槽、侧边铰链或者相邻组件的安装空间，避免装配时出现结构干涉，在实际设备装配场景里，这类异形切角的设计往往是在整机布局完成后，根据相邻部件的边界反向推导出来的，能最大化利用设备端面的有限空间，不会出现多余的结构突出。板体上预留了三个沉头安装孔，孔位分布在板体的不同受力区域，两个孔位靠近板体的竖直长边上，

　　第三个孔位靠近斜切角的下方区域，这种非对称的孔位排布是匹配内部安装螺柱的实际位置设计的，装配时采用沉头螺丝锁紧，螺丝头部完全沉入板体表面，不会突出外露，既避免了螺丝剐蹭操作人员，也能让设备外表面保持平整整洁，减少积灰死角。板体的厚度属于中等偏薄的钣金类板材厚度，边缘全部做了钝边倒角处理，没有锋利的冲切毛边，在设备后期维护拆装时，不会划伤维护人员的手部，也不会刮蹭连接的线缆外皮。从设计思路上看，这类盖板不需要承担大载荷的结构受力，核心需求是防护与安装适配，所以建模时优先保证安装孔位的位置度、板体轮廓与设备安装框的配合公差，斜切角的角度与尺寸完全匹配相邻组件的避让需求，不会出现预留间隙过大导致防护缺口，

　　或是间隙过小装配时顶碰相邻零件的问题。在实际安装场景中，这款盖板的安装边界需要匹配设备端面的安装框，板体的外轮廓尺寸比安装框的内槽尺寸略小0.2到0.3毫米，属于间隙配合的公差范围，装配时可以轻松嵌入安装槽内，不会出现卡滞，同时配合缝隙均匀，控制在0.5毫米以内，兼顾装配便利性与外观规整度。板体的平面度要求控制在合理范围内，不会出现明显的翘曲变形，避免装配后与安装框之间出现不均匀的缝隙，影响设备的外观一致性，同时平整的板面也可以用于粘贴设备标识、操作提示标签等辅件。这类盖板在实际设备运行中，还能起到一定的防尘作用，阻挡外界的浮尘、细小杂物进入设备内部，覆盖内部的线路、板卡等元器件，避免人员误触内部带电部件或者运动部件，

　　提升设备使用的安全性。不同于承重类的结构件，这类盖板的设计不需要做额外的加强筋结构，依靠板材自身的强度就能满足使用需求，整体结构简洁，加工工艺性好，采用常规的钣金下料、冲孔、倒角工艺就能完成加工，不需要特殊的定制刀具或者复杂工序，加工成本可控，适合批量配套设备生产使用。在三维建模过程中，这类零件需要重点核对每个安装孔的坐标位置、斜切边的角度与端点坐标、板体的厚度参数，同时要和相邻的设备框架、内部组件做装配干涉检查，确认在装配状态下，盖板和所有相邻零件都保留合理的安全间隙，不会因为零件的加工公差累积导致装配失败。另外，板体的所有外露边缘都做了等半径的圆角过渡，没有尖锐的直角结构，既提升了零件加工时的安全性，也让设备的外观线条更流畅，不会出现突兀的棱角。在设备维护场景中，只需要拆下三个固定螺丝就能取下盖板，操作便捷，不需要额外拆卸其他相邻部件，能提升后期设备维护、内部元器件检修更换的效率。
