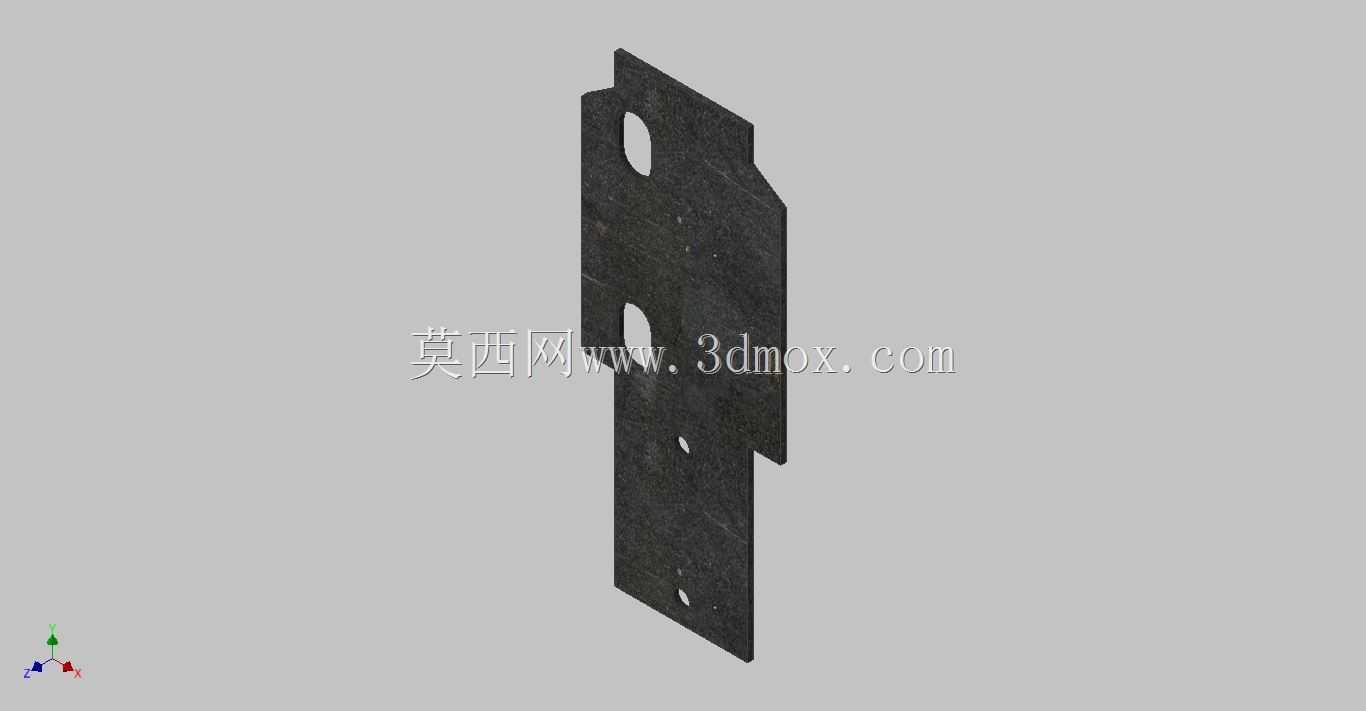

工业设备用前置安装固定钣金支架结构

　　这类前置支架多应用在工业设备的前端安装工位，主要承担外设组件的承载与定位功能，常见于动力传输设备、流体控制机组的前端附属部件安装场景，用来将传感器、管路固定座、小型接线盒这类附属构件稳定连接在设备主体的前端立面，避免附属部件在设备运行振动过程中出现移位、松脱的问题。从结构设计来看，该支架采用一体化钣金冲压成型工艺，整体为狭长立式板状结构，主体板面做了折弯加强处理，沿长度方向的侧边折边能够大幅提升薄板构件的抗扭刚度，不需要额外焊接加强筋就能满足常规负载下的结构强度要求，同时有效控制构件自身重量，减少安装位置的额外负载。支架上部开设的长圆形安装孔，主要用于适配安装过程中的位置公差补偿，

　　现场装配时可以根据对接部件的实际安装位做小范围的上下、左右位置微调，降低前端对接部件的安装精度要求，减少装配过程中的修配工作量；下部开设的多个圆形通孔为固定锁紧孔，待位置调整到位后，穿入标准紧固件完成最终锁紧，保证连接的可靠性。设计过程中充分考虑了钣金加工的工艺性，所有开孔边缘都预留了合理的折弯避让距离，避免冲压开孔时出现孔位变形，所有边角位置都做了小尺寸倒角处理，去除冲压产生的锐边毛刺，防止装配过程中划伤操作人员，也避免后续布线时割破线缆绝缘层。从安装边界来看，该支架的整体厚度适配常规M6、M8规格的紧固件安装，安装后突出设备立面的尺寸较小，不会占用过多的设备前端操作空间，

　　狭长的结构形态可以充分利用设备前端立面的狭长空余空间完成布置，不需要对设备主体结构做额外的开孔改造，适配多数通用工业设备的前端加装需求。在实际使用场景中，这类支架的受力方向主要为垂直板面的侧向载荷以及沿板面长度方向的纵向载荷，折弯结构的设计刚好能够针对性提升这两个方向的结构强度，经过常规的表面发黑或者镀锌处理后，能够适应普通工业车间的环境使用要求，具备不错的抗锈蚀能力，长期使用不会因为表层锈蚀导致结构强度下降。不同于铸造类支架，钣金冲压成型的该款支架生产效率更高，单件成本更低，适合批量配套使用，在结构设计阶段就已经规避了冲压工艺的常见缺陷，比如折边位置的开裂风险、孔位的冲裁毛刺问题，

　　成型后不需要大量的后续机加工工序就能直接投入装配使用。在设备维护过程中，这类支架的拆装也十分便捷，只需要拆卸对应位置的紧固件就能完成支架或者上部搭载部件的更换，不需要对周边其他构件做拆解，能够有效降低设备的日常维护工时。
