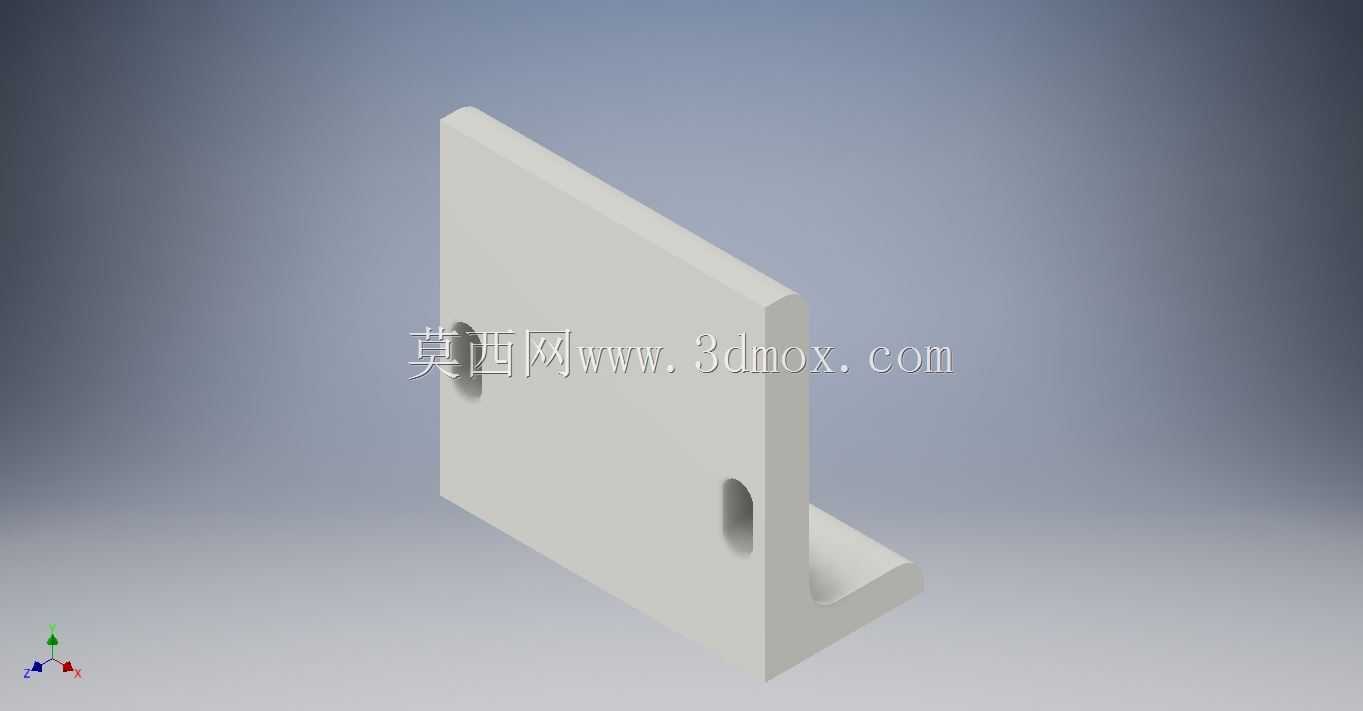

L型直角安装导向固定支座结构

　　这类L型直角导向固定支座，在轻工自动化输送线、小型工装夹具定位单元、检测设备工位调整模块里应用十分普遍，很多做非标设备的结构工程师在做工位侧装导向、小型功能件挂装固定的时候，都会优先选用这类结构做基础安装载体。它的核心功能是为需要小范围位置调整的外挂功能件提供稳定的直角安装基准，同时自带的腰型导向槽可以给安装件提供单方向的位置微调余量，不用在安装基材上额外加工长槽，就能补偿装配过程中的累计公差，降低现场安装的配作难度。从结构设计逻辑来看，整体采用等厚板材折弯一体成型的思路，垂直安装面与水平承托面之间做了内圆弧过渡处理，避免直角折弯处的应力集中，同时在两个面的交接位置设置了三角加强筋结构，

　　大幅提升支座承受垂直于安装面方向载荷时的抗形变能力，避免长期受载后两个安装面的垂直度出现超差，影响外挂功能件的运行精度。垂直安装面上开设的两个腰型长槽，槽向沿垂直方向布置，安装时可以先将支座通过螺栓预紧在设备的立式安装基材上，沿槽向调整好支座的上下安装高度，确认位置精度符合要求后再完全锁紧紧固件，不需要提前在基材上加工高精度的定位孔，对安装现场的加工条件要求更低。水平承托面的边缘做了小尺寸倒角处理，避免安装时尖锐棱边划伤操作人员或者外挂件的线缆、表面涂层。从安装边界来看，这类支座的垂直安装面需要贴合在平整的立式安装基准面上，安装面的平面度公差建议控制在0.1mm以内，避免锁紧紧固件后支座出现翘曲变形，影响水平承托面的水平度；

　　腰型槽的宽度适配常规的M6内六角圆柱头螺栓，槽的有效调节行程可以覆盖±10mm的高度调整范围，足够应对大部分现场装配的公差补偿需求。水平承托面的承载能力根据板材厚度不同有所区别，常规3mm厚度的冷轧钢板折弯成型的支座，单侧静态承载可以达到15kg以上，完全满足小型传感器支架、导向挡条、小型气动元件挂装的承载需求。在实际选型应用的时候，需要注意根据外挂件的重量和受力方向确认是否需要额外增加加强结构，如果外挂件存在持续的振动载荷，还需要在螺栓连接位置增加防松垫圈，避免长期运行后螺栓松动导致支座位置偏移。这类结构的建模过程中，需要重点控制折弯内R角的尺寸与实际板材折弯工艺匹配，避免建模时的R角过小导致实际加工时出现折弯开裂，

　　或者R角过大导致两个安装面的贴合度不足；腰型槽的两端半圆直径需要与选用的螺栓杆部直径匹配，预留0.2mm左右的间隙方便安装调整，同时槽的位置距离垂直安装面的边缘需要保留足够的螺栓安装空间，避免紧固螺栓时扳手没有操作空间。很多新手工程师在设计这类支座的时候，容易忽略加强筋与两个安装面的连接位置的圆角处理，导致实际加工时焊接位置出现应力集中，受载后容易在焊缝位置出现开裂，一体折弯加筋的结构相比焊接拼接的结构，整体刚性更好，加工工序更少，批量生产的成本也更低。在设备维护过程中，这类支座的调整也十分便捷，需要微调外挂件高度的时候，只需要稍微松开垂直面的紧固螺栓，调整到目标位置后重新锁紧即可，不需要完全拆卸支座或者外挂功能件，大幅降低设备维护调整的时间成本。在一些有耐腐蚀要求的应用场景，这类支座还可以采用不锈钢板材加工，表面做钝化处理，适配食品加工、医药生产等对卫生和耐腐蚀有要求的设备场景，不需要额外做表面喷涂处理，整体清洁难度更低。
