壁挂式置物承托PI面板结构设计

　　日常做设备外露面板结构设计时，这类带承托挡边的PI面罩构件，常出现在壁挂式控制终端、墙面嵌入式操作单元、小型壁挂展示支架的配套结构里，很多人做这类结构时容易忽略安装边界与实际承托需求的匹配，最后要么装完和墙面留缝过大，要么挡边高度不够放不住配套的小型操作终端、标识牌或者薄型置物件。

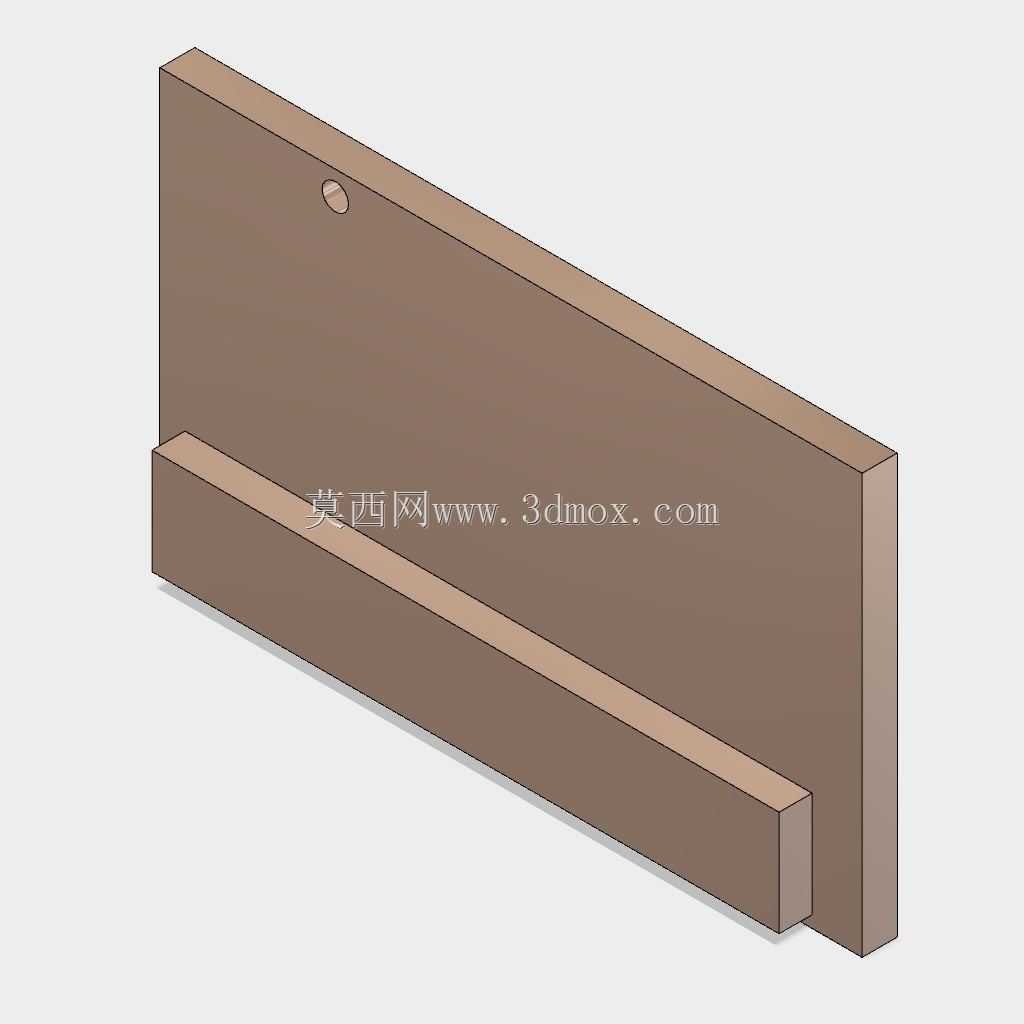

　　从结构本身来看，这个构件采用一体化弯折成型的思路，主体是一块平整的矩形立板，底部向前延伸出等厚的水平承托挡边，立板上部靠近边缘的位置预留了一个沉头安装孔，这个孔位的位置设计其实很讲究，离立板侧边和顶边的距离刚好匹配常规墙面膨胀螺丝或者自攻螺丝的安装操作空间，不会因为离边太近导致安装时墙面基材开裂，也不会因为孔位太靠内导致安装后构件外伸距离不符合操作视线要求。立板的厚度和挡边的厚度保持一致，弯折处做了微小的圆角过渡，避免应力集中，要是用钣金加工的话，这个弯折半径刚好匹配常规钣金折弯的下模开口，不会出现折弯处开裂或者回弹超差的问题；如果是用工程塑料注塑的话，这个圆角也能避免注塑时熔体流动前沿出现应力痕，提升成品外观一致性。

　　实际应用场景里，这类构件的安装基面多为水泥墙面、电控箱侧壁或者设备立式框架的外表面，安装时先通过预留的孔位把立板固定在基面上，底部的水平挡边就形成了一个向前开放的置物平台，平时可以放置小型的操作遥控器、纸质巡检记录卡、薄型状态标识牌，甚至是小型的温湿度显示终端，挡边的高度刚好能挡住这些薄型物件不会滑落，又不会因为挡边过高遮挡立板上可能粘贴的标识或者安装的小型显示元件。

　　做这类结构的三维建模时，首先要确认安装基面的平面度要求，要是基面是焊接后的框架表面，平面度误差超过1mm的话，立板背面就要预留对应的调整间隙，或者在安装孔位处设计腰型孔来补偿安装误差，不过这个模型里用的是圆孔，说明它适配的是平面度较好的安装基面，比如预制的电控箱门板或者精加工后的设备侧壁。然后是承托挡边的承重校核，别看这个挡边厚度不大，因为它和立板是一体化连接，弯折处的连接强度足够承受1kg以内的静载荷，完全能满足日常放置小型物件的需求，要是需要承托更重的物件，就需要在挡边下方增加三角加强筋，但这个模型里没有做加强筋，说明它的设计定位就是轻载承托场景，避免多余结构增加成本和安装空间占用。

　　外形尺寸方面，立板的长宽比例接近3:1，这个比例刚好匹配常规墙面安装的视觉协调性，不会因为太宽显得突兀，也不会因为太窄导致承托面积不够；挡边的外伸长度大概是立板厚度的3倍，这个尺寸既能保证足够的置物宽度，又不会因为外伸太长导致挡边端部在受载时出现下挠变形。安装孔的沉头设计是为了让螺丝安装后头部不突出立板表面，避免刮蹭到放置在挡边上的物件，也能让整个构件的外表面更平整，方便后续粘贴标识或者喷涂漆面。

　　很多新手做这类壁挂承托结构时，容易把挡边和立板做成两个独立零件再用螺丝连接，这样不仅增加了装配工序，还会在连接位置出现缝隙，容易积灰不好清理，一体化弯折或者一体注塑的结构就没有这个问题，整个构件外表面没有多余的连接缝隙，清洁维护很方便。另外立板的边缘都做了微小的倒角处理，避免安装时锋利的边缘划伤操作人员，这个细节虽然小，但在实际生产装配里很重要，很多结构设计新人容易忽略边缘倒角，导致装配时工人被划伤，增加不必要的安全隐患。

　　在不同的应用场景下，这个结构还可以做适应性调整，比如用在洁净车间的话，就可以把所有的尖角都改成更大的圆角，避免积尘；用在户外场景的话，就可以在立板和安装基面之间增加密封胶条的安装槽，防止雨水顺着墙面渗入安装孔位导致螺丝锈蚀。不过从当前模型的结构来看，它的设计定位是普通室内环境下的轻载壁挂承托场景，所有的结构细节都是围绕这个定位来做的，没有多余的冗余设计，也没有缺失必要的功能结构，是很典型的实用型机械零部件结构。
