工业设备用传感器安装固定钣金支架

　　在工业自动化产线、设备状态监测点位、机电一体化装置的传感单元布设环节，安装支架是连接传感器本体与设备基体的核心衔接部件，其结构合理性直接决定传感器的检测精度、长期运行稳定性以及后期维护的便捷性。这款钣金材质的传感器安装支架，是针对薄型光电、接近类传感器的侧装、贴装场景设计的适配结构，整体采用平板式钣金裁切成型工艺，没有多余的折弯冗余结构，能够直接贴合在设备机架立面、型材安装面或者设备外壳的平整区域，不需要额外的转接垫块就能完成固定。

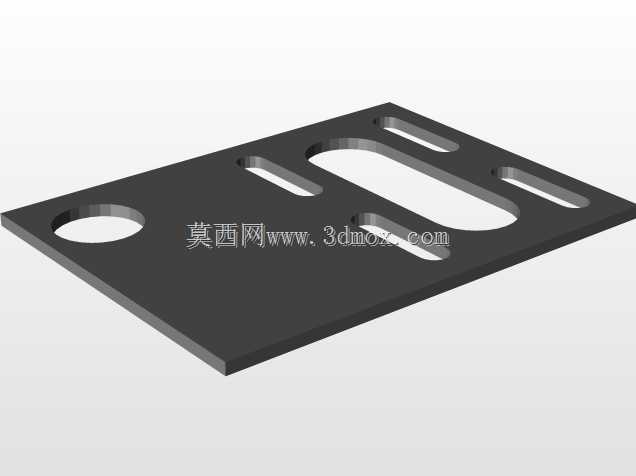

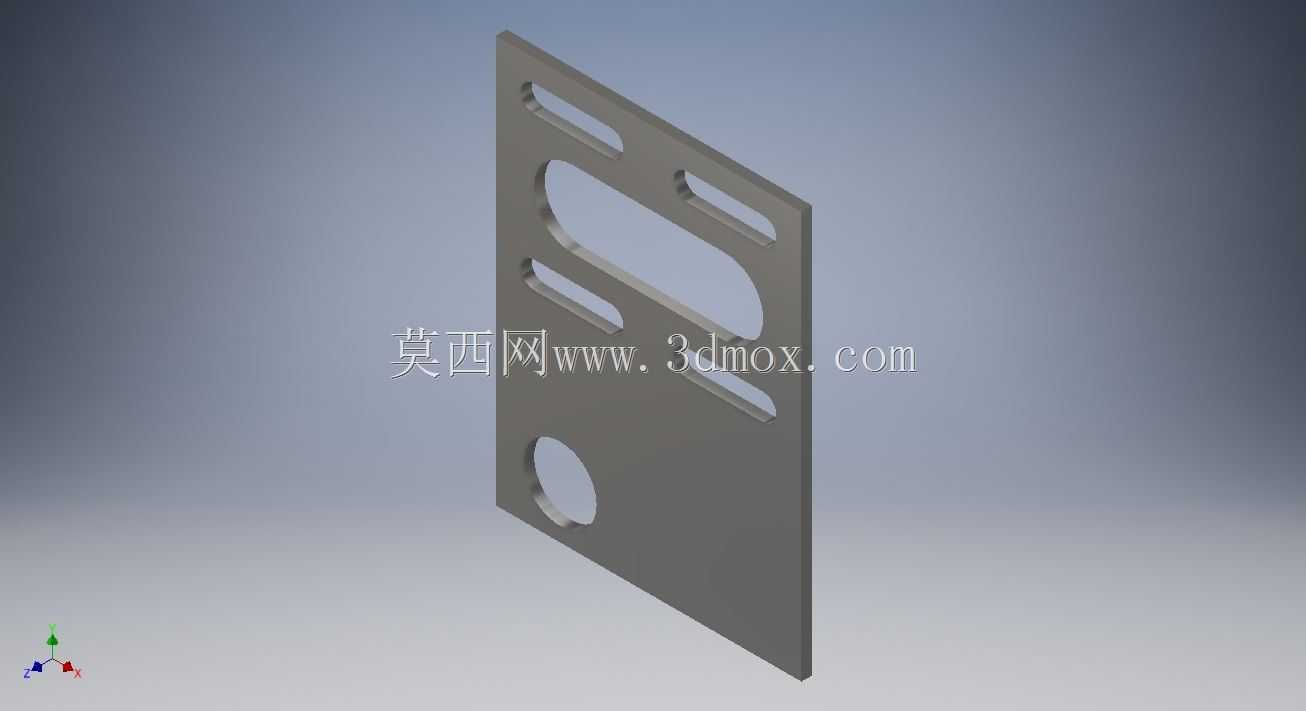

　　从结构设计逻辑来看，支架上的开孔做了明确的功能分区：下部的圆形通孔是传感器主体的穿装位，孔径匹配常规圆柱型传感器的外径公差，传感器穿入后可以通过自带的锁紧螺母在支架两侧完成锁固，能够根据检测距离需求微调传感器的伸出长度，适配不同的检测间隙要求。中部的长圆形腰孔是走线让位与安装调节的复合结构，既可以给传感器尾部的出线留出足够的弯折空间，避免线缆被支架边缘割破绝缘层，也能在安装时提供一定的上下调节余量，抵消设备基体安装孔的位置加工误差，降低现场安装的对位难度。上部的两组平行长腰孔是支架自身与设备基体连接的固定位，采用腰孔设计而非圆孔，是为了在支架固定时提供水平方向的调节行程，安装人员可以根据传感器的检测对位需求，左右滑动调整支架的整体位置，待检测点位对准后再拧紧固定螺丝完成锁止，不需要在设备基体上额外加工多组调节孔，大幅降低现场安装的改造成本。

　　从安装边界与尺寸适配角度来说，这款支架的整体厚度适配常规1.5-2mm的冷轧钣金加工工艺，整体板面的长宽比例控制在合理区间，既不会因为尺寸过大占用过多设备安装空间，也不会因为尺寸过小导致固定后结构刚性不足，在设备运行产生常规振动的工况下，不会出现支架共振导致传感器检测信号漂移的问题。支架的所有开孔边缘都做了去毛刺处理，避免安装过程中划伤操作人员或者损坏传感器线缆，板面的平面度控制在钣金件的常规公差范围内，能够保证与安装基面的贴合度，不会出现安装后支架翘曲导致传感器检测角度偏移的情况。

　　在实际应用场景中，这类支架可以覆盖绝大多数工业现场的圆柱型传感器安装需求，不管是产线上的工件到位检测、设备柜门的开合状态检测、运动部件的行程限位检测，还是流体管路的压力、温度辅助传感元件的固定，都能通过这款支架完成可靠安装。相比一体注塑的传感器支架，钣金材质的支架耐温范围更广，在设备周边存在一定温度辐射的工况下也不会出现老化变形的问题，抗冲击性能也更优，在设备维护过程中不小心受到工具磕碰时，不会出现支架碎裂导致传感器脱落的情况。设计阶段也充分考虑了通用互换性，所有开孔的尺寸都匹配市场上主流规格的M12、M18圆柱型传感器的安装尺寸，不需要针对特定品牌的传感器做额外的结构修改，设备设计人员在选型时可以直接套用，缩短非标设备的设计周期，减少定制化结构件的开模与加工成本。

　　在安装施工过程中，这款平板式支架不需要复杂的安装工装，操作人员只需要先将传感器预固定在支架的圆形安装孔上，再将支架贴合到预设的安装基面，通过上部的腰孔调整好水平位置与检测角度，最后拧紧固定螺丝即可完成安装，整个过程不需要复杂的尺寸测量与配做工序，哪怕是现场的维护人员也能快速完成传感器的更换与位置调整，大幅降低设备运维的时间成本。支架的板面预留了足够的平面区域，后期如果需要加装传感器的标识牌或者走线固定座，也有足够的空间进行固定，不需要额外拓展安装结构。
