带滚花操作头的长杆松开螺钉结构设计

　　在各类工装夹具、小型检测治具、实验室精密调节装置以及需要频繁手动解除锁紧的机械结构中，这类带滚花操作头的长杆松开螺钉是非常常见的手动操作紧固件，和普通需要借助螺丝刀、内六角扳手操作的机螺钉不同，它的核心设计逻辑就是完全免工具操作，操作人员直接用手指捏住头部的滚花段就能完成旋拧动作，在设备调试、工件快速装拆、临时锁紧解除的场景下，能大幅减少操作辅助时间，也避免了因为找不到配套工具导致的操作停滞。

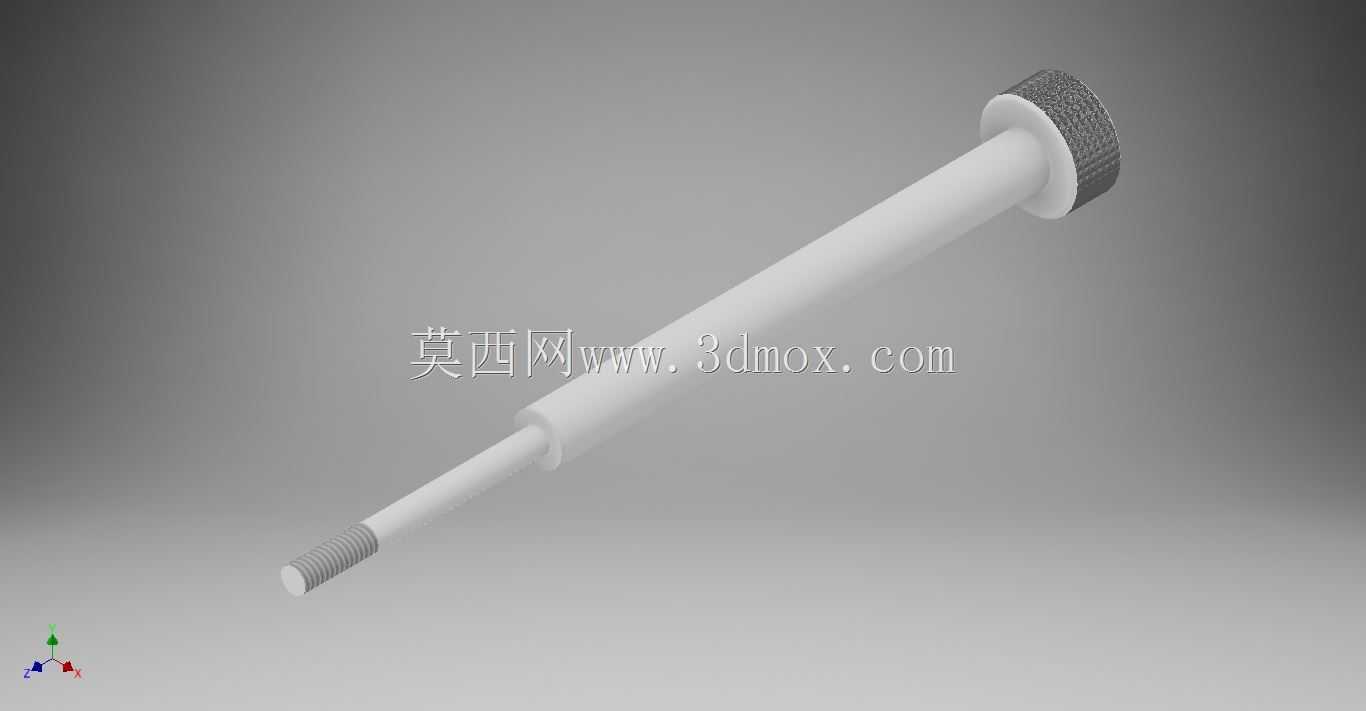

　　从结构设计的细节来看，这款螺钉的头部采用直纹滚花处理，滚花的齿距和齿深做了适配手动操作的优化，既不会因为齿纹过锐硌伤操作人员手指，也能保证手指捏持旋转的时候有足够的摩擦力，即便手上沾有少量切削液或者装配润滑脂，也不会出现打滑脱力的情况。头部和杆身的衔接位置做了圆滑过渡的轴肩，这个轴肩一方面是旋拧到位时的承载面，能把锁紧力均匀传递到被连接件的表面，避免局部压应力过大划伤工件表面，另一方面也能在旋出螺钉的时候给手指提供一个轴向的施力支点，方便在螺钉旋松到最后几圈的时候直接把螺钉从安装孔里提出来，不用反复拧动到螺杆完全脱离螺纹孔。

　　杆身部分采用了分段式的结构设计，靠近头部的长段是光杆结构，这部分的直径比末端的螺纹段外径略大，在安装的时候，光杆段和被连接件的安装通孔之间采用小间隙配合，既可以保证螺钉在孔内顺畅滑动，也能起到一定的导向定位作用，避免长杆螺钉在穿入安装孔的时候出现偏斜，导致末端螺纹错扣损伤。光杆段的表面粗糙度控制在Ra1.6以内，在频繁往复旋拧的过程中，不会和安装孔壁产生过度的摩擦磨损，长期使用也不会出现卡滞的问题。末端的螺纹段长度做了精准的控制，刚好满足锁紧状态下的螺纹啮合长度要求，不会因为螺纹过长导致旋拧行程冗余，也不会因为啮合长度不足导致锁紧力不够出现松脱，螺纹的收尾处做了倒角处理，方便对准螺纹孔，减少首扣螺纹错牙的概率。

　　在实际安装使用的时候，需要注意几个边界尺寸的匹配：首先是被连接件上的光孔直径要比杆身光杆段大0.1-0.2mm，保证滑动顺畅的同时不会有过大的径向窜动；其次是螺纹孔的有效螺纹深度要比螺钉末端螺纹段长至少2个螺距，避免螺钉旋到底的时候顶到螺纹孔底部，导致轴肩无法压紧被连接件；另外头部滚花段的外径要比安装位置周围的凸台或者避让槽直径小至少3mm，给手指捏持操作留出足够的空间，避免操作的时候手指被周围的结构件剐蹭。这类螺钉常用在不需要很大锁紧力的手动调节场景，比如工装夹具的快速压头松开、检测设备的定位挡块调节、小型设备的检修盖板快拆等位置，相比普通的快拆螺丝，它的长杆结构可以穿过厚度较大的被连接件，或者在结构有一定深度的安装位置使用，不用额外加装加长套筒之类的辅助零件，整体结构更简洁，装配的零件数量更少，也减少了小零件丢失的风险。

　　在建模过程中，滚花特征的处理要兼顾显示效果和模型的轻量化，如果是用于装配干涉检查的工程模型，可以不用做出完整的滚花齿形，只在头部表面做滚花纹理的示意或者标注滚花参数即可，避免模型面数过多导致装配体卡顿；如果是用于渲染展示的效果模型，再做出完整的滚花齿细节。杆身的过渡圆角、螺纹收尾的倒角这些细节特征不能省略，这些特征直接关系到后续加工的工艺性，如果建模的时候忽略了这些圆角，加工的时候就会出现应力集中的尖角位置，既影响零件的强度，也会增加后续去毛刺的工作量。另外轴肩的承载面要保证和杆身轴线的垂直度，否则锁紧的时候会出现偏压，导致被连接件受力不均，长期使用会出现歪斜甚至螺钉弯曲的问题。
