光电感应设备安装固定金属支架结构

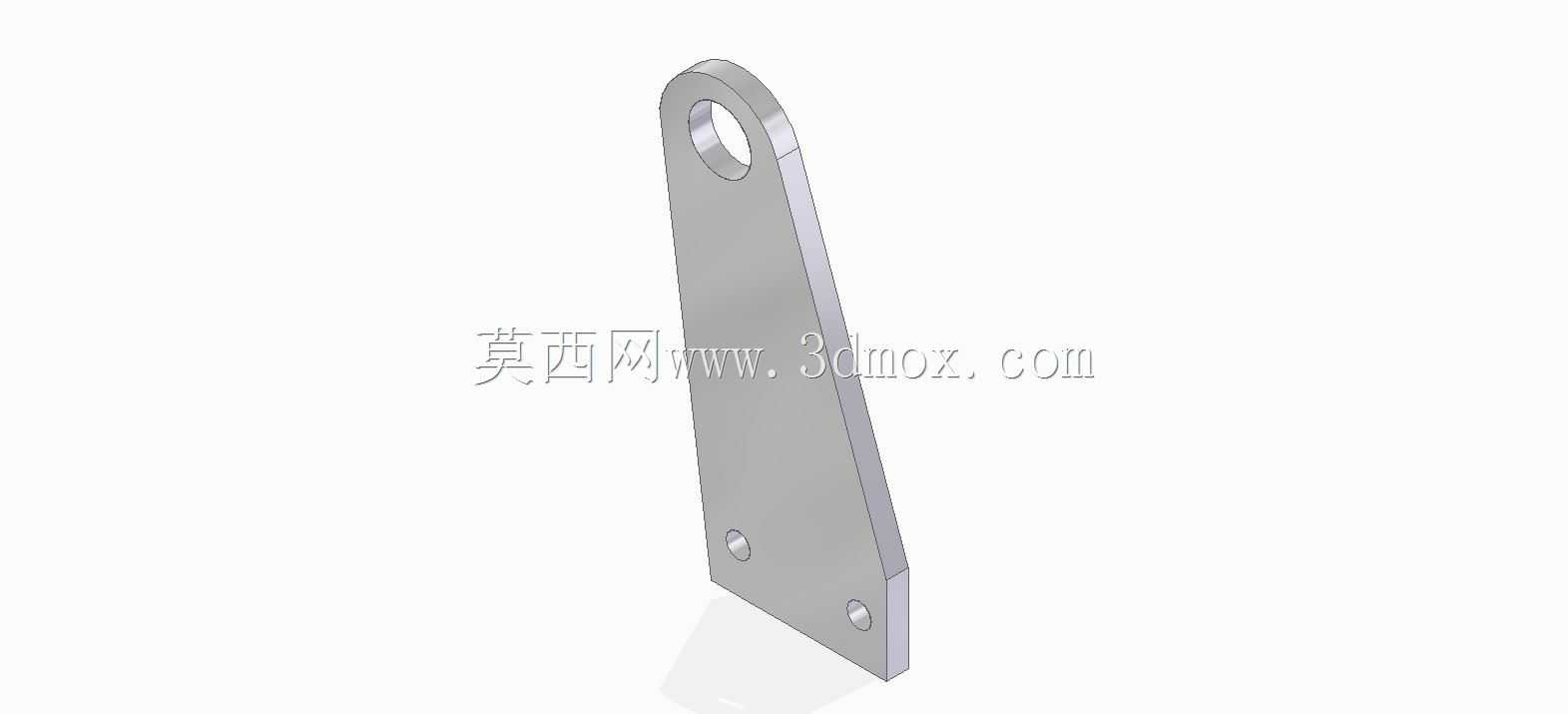

　　在自动化生产线的物料检测、工位定位、产品计数这类场景里，光电传感器的安装固定一直是结构设计里容易被忽略但直接影响检测精度的环节，这款Brkt光电眼安装支架，就是针对这类光电感应元件的安装需求设计的专用固定结构。很多现场调试的时候会发现，传感器如果安装刚性不足，设备运行产生的振动会让检测头出现微小偏移，轻则检测误触发，重则漏检导致次品流出，这款支架采用一体式钣金折弯成型结构，整体没有拼接焊缝，从结构根源上避免了拼接处的应力变形和长期使用后的松动问题。从结构形态来看，支架整体为长条形变截面设计，上端开设带铰制孔精度的安装圆孔，这个孔位是用来穿装销轴或者锁紧螺栓，将支架整体铰接在设备的安装基座上，铰接的设计目的是方便调整光电眼的照射角度，

　　现场调试的时候松开锁紧件就能转动支架，对准检测位置后锁死即可，不需要额外做复杂的角度调节结构，适配不同安装位置的角度补偿需求。支架下端是平直的安装基面，基面上开设两个对称的沉头安装孔，这两个孔位是用来固定光电传感器本体的，沉孔设计可以让锁紧螺丝的头部完全埋入支架平面内，不会突出表面刮蹭输送线上的物料，也不会因为螺丝突出导致传感器安装面不平整，影响检测头的垂直精度。两个安装孔的孔距按照常规光电眼的安装孔位标准设计，不需要额外打孔适配，直接用标配的沉头螺丝就能完成传感器的固定，减少现场二次加工的工作量。从安装边界来看，支架的整体厚度适配常规M3-M4规格的锁紧螺丝，上端铰接孔的孔径适配行业通用的安装销轴尺寸，

　　安装时上端铰接点距离下端传感器安装面的长度，刚好覆盖大部分输送线侧边安装的空间需求，不会因为支架过长导致晃动，也不会因为过短导致传感器检测距离不够。设计的时候特意将支架的侧边做了圆角钝化处理，没有尖锐的冲裁毛边，安装调试的时候不会划伤操作人员的手部，同时钣金的折弯半径按照材料厚度的标准取值，折弯处没有应力集中开裂的风险，长期在设备振动环境下使用也不会出现断裂问题。在实际应用中，这类支架大多用在包装机械的物料到位检测、输送线的产品计数、自动化装配工位的工件有无判断场景，相比那种用角铁随意拼接的临时固定结构，这款支架的安装一致性更好，同一条生产线上的多个光电眼使用同款支架安装，能保证所有检测点的安装高度、角度基准统一，

　　调试的时候不需要逐个做尺寸校准，大幅缩短设备的现场调试周期。另外支架的平面度控制在合理公差范围内，传感器安装后不会出现歪斜，检测光束的发射角度和设计值偏差控制在极小范围内，能有效避免因为安装歪斜导致的检测盲区，尤其是在检测薄型工件、透明工件的时候，安装面的平面度直接影响检测的稳定性，这款支架的成型工艺能保证安装基面的平面度满足光电传感器的安装要求，不需要额外做铣面加工。从受力角度分析，支架上端铰接点承受整个支架和传感器的重量，下端两个安装孔的位置受力均匀，传感器的重量通过两个安装点均匀传递到支架本体，再通过上端的铰接点传递到设备基座，整个受力路径没有突变的截面，不会出现局部应力过大导致的变形，即使在设备高速运行产生持续振动的工况下，支架也能保持稳定的形态，不会因为长期振动出现金属疲劳，保证光电传感器长期运行的位置精度。
