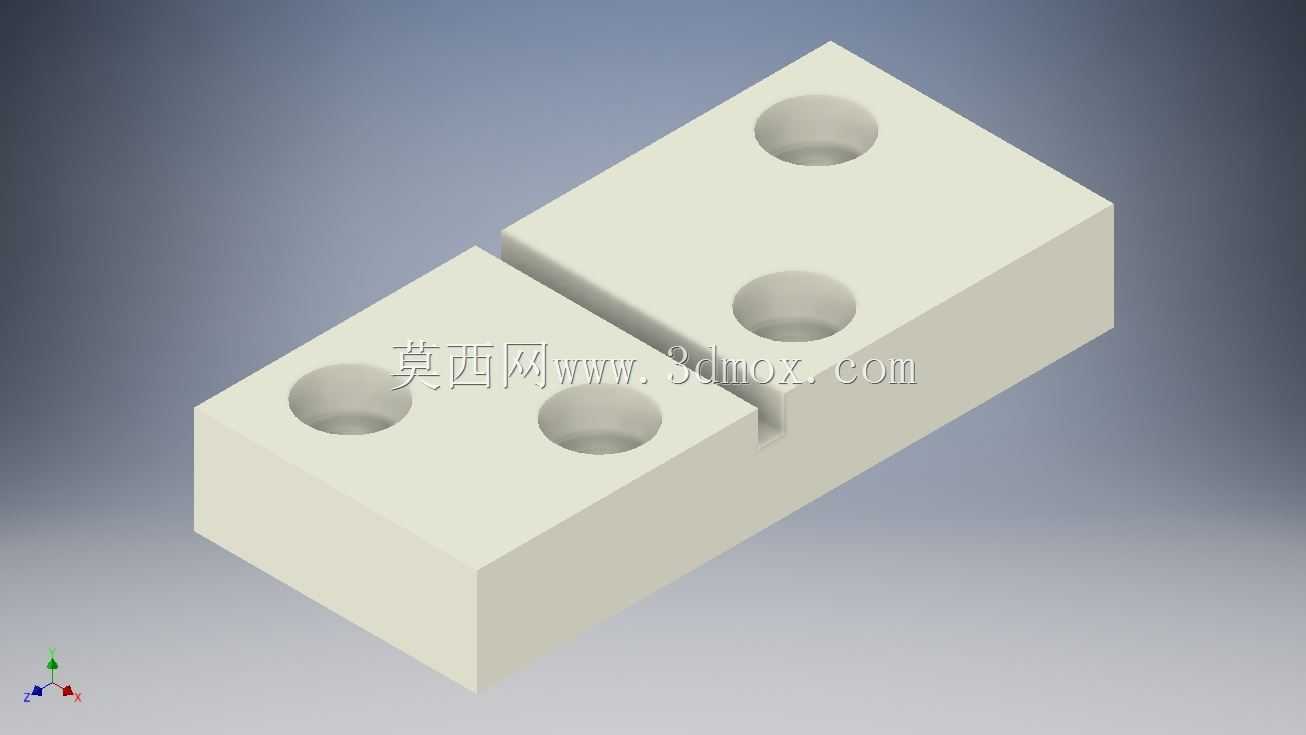

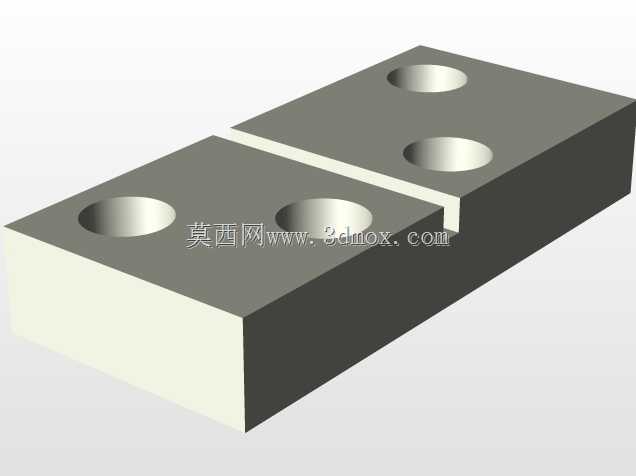

在自动化生产线的工位定位、小型工装夹具的模块拼接、检测设备的治具搭建场景里,这类分体式双孔固定拉杆是很常见的连接构件,它不像一体式拉杆只能适配固定间距的安装位,分体式的结构设计能在一定范围内调整两个安装块的相对间隙,适配不同厚度的被夹持工件,或是补偿安装面的微小加工误差,避免硬装配带来的内应力损伤零件。从结构功能上看,两个独立的矩形块体各自加工了同轴的沉头安装孔,沉孔的深度刚好能容纳内六角圆柱头螺钉的头部,安装后螺钉端面不会突出块体表面,不会和周边运动部件产生刮擦干涉,块体相邻的对接面做了小间隙的配合槽,拼接后能限制两个块体的横向窜动,保证安装后整体的连接刚性,不会在受拉状态下出现错位偏移。做这个结构的三维建模时,
首先要确定安装孔的中心距公差,因为这类零件多用于治具的快速拆装,孔位公差一般控制在±0.02mm范围内,既能保证螺钉顺利穿入,又不会因为间隙过大导致定位偏移;矩形块的棱边全部做了C0.5的倒角处理,一方面是去除机加工后的锐边毛刺,避免装配时划伤操作人员,另一方面也能减少零件在周转过程中因为磕碰导致的边角崩缺,影响安装贴合度。安装边界方面,单个块体的宽度方向要预留至少2mm的螺钉扳手操作空间,沉孔的底部要保证和安装面平行,平面度控制在0.01mm以内,避免螺钉锁紧后块体出现翘曲,导致对接面贴合不严;两个块体对接的槽位配合间隙选0.03-0.05mm,既保证拼接时能顺利对位,又不会在受侧向力时出现明显的晃动。实际使用中,
这类拉杆常被用来固定薄型气缸的安装支架、光电传感器的调节座,或是小型流水线的侧挡条,相比一体式的长固定块,分体结构不需要在被连接件上加工长槽来调整位置,只需要在安装时微调两个块体的间距,就能适配不同的安装需求,降低了配套零件的加工难度。建模过程中要注意沉孔的直径要比所选螺钉的头部直径大0.2mm,给螺钉的安装留出足够的调整余量,块体的厚度要根据实际承受的拉力来选,一般常规治具使用场景下,厚度选10-15mm就能满足500N以内的拉力需求,不会出现塑性变形;对接槽的深度不用过深,3-4mm就足够起到横向限位的作用,过深的槽反而会增加加工的铣削量,提升零件的加工成本。另外,零件的所有安装面都要做 Ra1.6 的表面粗糙度处理,
非安装面做 Ra3.2 即可,既能保证安装时的贴合精度,又不会过度增加加工工序。在装配验证时,要先将两个块体通过对接槽拼合,再穿入螺钉预紧,调整好整体位置后再对角锁紧螺钉,避免单个块体先锁紧导致对接槽错位,影响整体的连接精度。这类结构看似简单,但在小型自动化设备的搭建中实用性很强,很多新手工程师在做治具设计时容易忽略分体结构的便利性,一味采用一体式加工件,不仅加工周期长,后期调整位置也十分不便,而这种双孔分体拉杆的结构,能大幅降低治具的改造成本,提升设备搭建的灵活性。
