长条形双安装孔槽式定位挡条结构

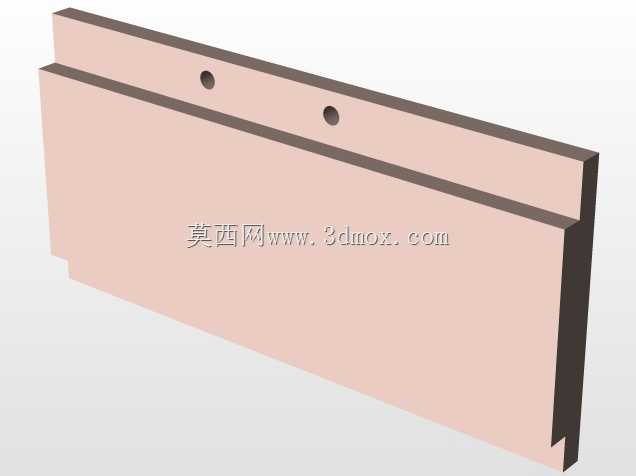

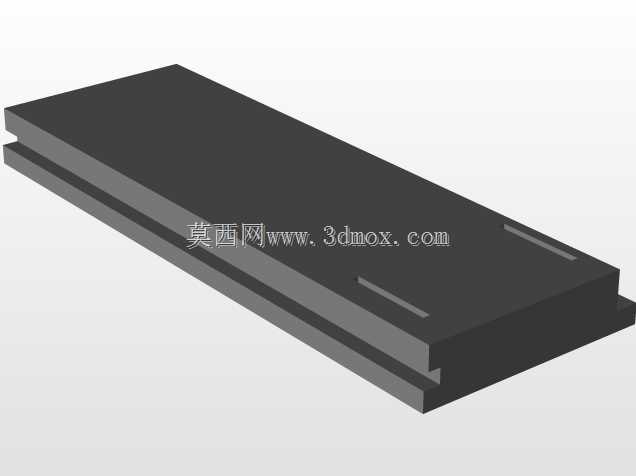

　　在各类工装夹具、输送线侧边限位、设备机架防护以及物料定位工位上，这类长条形槽式挡条是十分常见的结构件，日常产线调试、设备改造过程中经常会用到这类构件来完成物料的侧向定位、工位边界的硬限位，或是作为小型附件的安装基座来使用。从结构本身来看，该构件整体采用等截面长条形设计，主体为矩形实心基体，沿长度方向的一侧加工有通长的凸台台阶，另一侧则对应形成内凹的卡槽结构，这种台阶式的截面设计一方面可以提升构件整体的抗弯截面模量，在长尺寸安装状态下减少受侧向力时的形变，另一方面卡槽结构可以直接卡入对应厚度的板材、型材侧边，不需要额外做侧向定位就能快速对齐安装基准，大幅降低现场装配时的找正时间。构件上沿长度方向均匀布置了两个沉头安装孔，

　　孔位间距经过匹配常规安装基准的孔距设计，安装时可以直接采用内六角沉头螺钉将构件固定在安装基面上，沉头孔的设计可以保证螺钉安装完成后头部完全埋入构件表面，不会突出平面干涉后续通过的物料或是滑动的附件，避免出现刮蹭、卡滞的问题。在实际应用场景中，这类挡条常被用在皮带输送机的侧边作为物料导向挡边，限制输送过程中物料的横向偏移，尤其是针对板状、盒状物料的输送，通长的贴合面可以保证物料接触挡条时受力均匀，不会因为局部点接触造成物料边角磕碰损伤；在工装夹具设计中，这类挡条可以作为工件定位的侧向基准面，加工时工件靠紧挡条侧面即可完成X向或是Y向的定位，配合快速夹钳就能完成工件的快速装夹，适合批量零件的机加工、装配工位使用；在设备机架的防护结构中，

　　这类挡条还可以作为亚克力防护板、钣金封板的安装压条，卡槽卡入防护板边缘后通过安装孔固定在机架型材上，不需要额外打胶或是加装复杂的压块，装配和后期维护拆卸都十分便捷。设计这类构件时，首先要确认安装场景的受力大小，如果是用于重载物料的硬限位，基体厚度需要适当增加，同时安装孔的数量要根据长度对应增设，避免受冲击时螺钉被剪断或是构件发生弯折；如果是用于轻载的导向定位，就可以适当减小基体厚度来降低整体重量，同时减少不必要的材料浪费。安装边界方面，这类构件的安装基面需要保证平面度在0.1mm每米长度范围内，否则固定后构件会出现翘曲，导致定位基准面不平，影响定位精度；卡槽的宽度尺寸需要根据被卡入的板材、型材厚度做0.2-0.5mm的间隙配合，

　　既保证安装时可以顺利卡入，又不会因为间隙过大出现晃动；安装孔的沉头深度要大于所用沉头螺钉的头部高度，保证螺钉锁紧后头部不高出构件表面，同时沉头孔的同轴度要控制在0.1mm以内，避免螺钉安装时出现偏斜导致锁紧力不足。在实际建模过程中，这类等截面长构件可以先绘制截面草图再通过拉伸命令生成主体，之后再添加安装孔特征，建模时要注意台阶处的圆角过渡，避免尖角处出现应力集中，尤其是在受冲击载荷的使用场景下，尖角位置很容易在反复受力后出现裂纹，通常会在台阶转角处添加R0.5-R1的圆角来分散应力，提升构件的使用寿命。另外构件的两个端面需要做倒角处理，去除加工后的毛刺，避免装配或是后期维护时划伤操作人员，同时也能让构件在卡入对应卡槽时更容易导入，不会因为端面毛刺卡滞。不同使用场景下对构件的材质选择也有区别，用于普通工位定位的场景可以采用Q235钢材做表面发黑处理，成本低且强度足够；用于有防腐要求的食品、化工相关设备上，可以采用304不锈钢材质，避免长期使用出现锈蚀；用于需要减轻设备整体重量的工位，也可以采用6061铝合金做阳极氧化处理，重量轻且表面有一定的耐磨性能。
