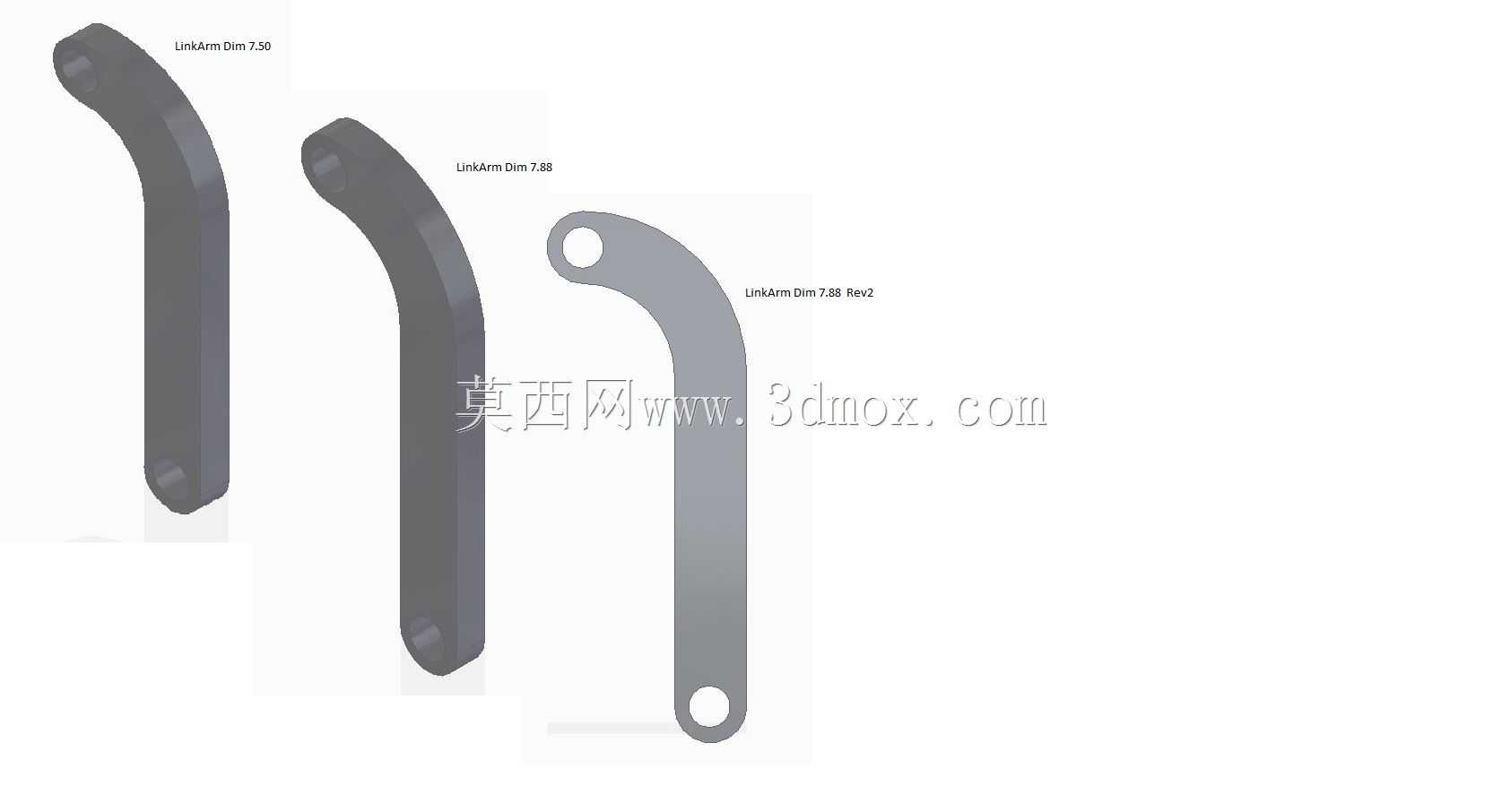

弯型带孔传动连接连环臂结构设计

　　这类弯型连环臂属于机械传动系统里的铰接传力构件，日常在轻工输送线、小型自动化执行机构、工位变位夹具的连杆组里十分常见，核心作用是在两个有相对摆角需求的铰接点之间传递拉力与摆动力矩，同时规避传动路径上的结构干涉，相比直连杆更适配非同轴直线的动力传递场景。从实际使用场景来看，这类构件常出现在间歇式送料机构的摆臂组、包装设备的开合执行连杆、小型工装夹具的压紧联动结构里，部分低速重载的手动工装也会采用同结构的连环臂完成力的转向传递，不需要额外加装导向构件就能完成预设角度的摆动输出。设计这类连环臂的时候，首先要确认两端铰接孔的中心距，这个尺寸直接决定了传动的摆角范围，中心距偏差过大会导致机构卡滞或者传动行程不足，

　　建模时需要先根据机构的运动仿真结果锁定两个安装孔的相对坐标，再根据传动路径上的避让需求确定臂身的弯曲弧度，弧度不能过小，否则会在臂身弯折处形成应力集中，长期受交变载荷容易出现断裂失效。臂身的截面采用等厚的扁钢类矩形截面，厚度方向的尺寸需要根据传递的最大力矩核算，保证在额定载荷下臂身的挠度不超过铰接副的允许间隙，避免因为臂身变形导致两端铰接轴出现偏磨，缩短铰接衬套的使用寿命。两端的铰接孔需要设计同轴度公差，孔的端面要预留安装平垫或者衬套的贴合面，表面粗糙度要满足衬套压装的要求，不能有拔模斜度导致的端面倾斜，否则安装后铰接轴会出现倾斜，传动过程中会产生额外的侧向力。从安装边界来看，

　　这类连环臂安装时需要确认臂身摆动的全行程范围内没有其他构件干涉，弯曲段的外轮廓要和周边的固定结构预留至少2mm的安全间隙，避免设备运行过程中因为振动导致臂身和周边结构剐蹭。臂身的弯折过渡处要采用圆角过渡，不能有直角锐边，一方面是减少热处理或者冲压加工时的应力集中，另一方面也避免安装维护时锐边划伤操作人员。和直连杆相比，这种弯型连环臂不需要额外加装拐臂就能完成非直线方向的动力传递，能有效简化连杆组的结构，减少铰接点的数量，降低整个传动机构的累计间隙，提升传动精度。在选材上，这类中低载荷的连环臂一般采用45号钢调质处理即可满足强度要求，如果是有耐腐蚀需求的食品类设备场景，可以换成304不锈钢材质，对应调整截面厚度保证强度一致。

　　建模过程中需要注意臂身的所有棱边都要做倒钝处理，铰接孔的位置要做凸台加厚，避免孔壁因为长期受挤压出现变形，凸台的高度要超过衬套的压装长度，保证衬套安装后不会突出臂身端面影响安装贴合。实际装配时，两端的铰接轴要加装防松垫圈，避免设备长期运行后轴端螺母松动导致连环臂脱落，同时要在铰接位置预留润滑注油通道，保证定期维护时可以加注润滑脂，减少铰接副的磨损。这类构件虽然属于小型传动零件，但在整个连杆机构里的作用十分关键，一旦出现断裂或者变形，会导致整个执行机构动作失效，甚至引发设备卡滞停机，所以设计时除了强度核算，还要根据实际工况预留足够的安全系数，一般静载荷下安全系数不低于2.5，交变载荷下安全系数要提升到3以上，保证长期运行的可靠性。
