高压侧端子气动控制回路布局设计

　　这套气动回路设计主要面向高压电气设备侧端子的自动化作业工位，在高压输配电设备的生产、检测、运维环节中，端子的夹持、对位、进给等动作需要稳定的气动动力输出，相比电动执行机构，气动元件响应速度快、结构简单、在高电磁干扰的高压作业场景下抗干扰能力更强，不会因为周边强电场出现动作误判，适配高压生产区域的特殊工况要求。

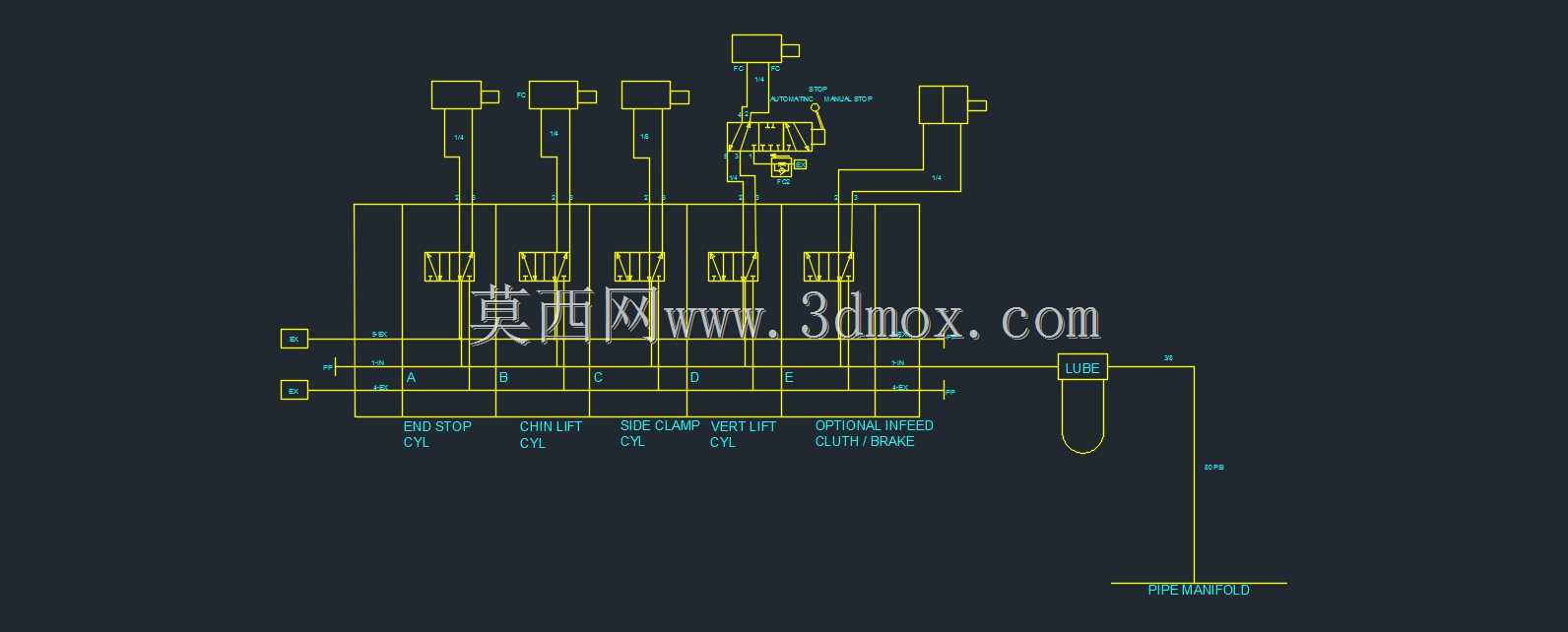

　　从实际功能逻辑来看，回路覆盖了工位作业的全流程动作需求：包含末端止挡气缸的到位锁定、工件顶升气缸的举升动作、侧夹气缸的夹紧定位、通风提升气缸的工位避让、可选进给与安全制动回路的动作联锁，所有执行元件的气路全部汇总到前置阀组区域，阀组采用集中式排布设计，每个阀片对应一路执行气缸的进出气控制，气路走线沿安装板的规整路径排布，避免管路交叉弯折导致的气阻增大问题，同时预留了气源处理三联件的安装接口，可对进入回路的压缩空气进行过滤、调压、油雾处理，保障阀件和气缸的使用寿命。

　　设计过程中优先考虑了现场安装的边界约束：阀组安装区域预留了足够的接线与接管空间，每个阀的手动操作按钮侧预留不小于30mm的操作间隙，方便调试阶段手动触发动作排查故障；气缸侧的管路接头采用快插式结构，适配现场常用的6mm、8mm外径气动软管，不需要额外加工接头螺纹，降低现场装配的工作量。气路的走向全部沿工位支架的型材内腔布置，外露管路长度控制在150mm以内，避免生产过程中工件转运、人员操作剐蹭管路导致的漏气故障。

　　回路中设置了多组动作联锁逻辑，比如侧夹气缸未处于夹紧到位状态时，进给气缸的控制气路无法导通，从硬件气路层面避免动作顺序错误导致的端子磕碰损伤；止挡气缸未伸出到位时，顶升气缸不会触发举升动作，防止工件顶升过程中出现移位掉落。所有气缸的进出气路都配置了可调型节流阀，可根据实际作业节拍调整气缸的伸出与缩回速度，避免动作速度过快冲击端子接触面，造成高压端子的镀层损伤影响导电性能，也能防止动作过慢拖慢整线的生产节拍。

　　从安装尺寸适配来看，整套阀组的安装孔位采用标准间距设计，可直接固定在工位的铝型材安装梁上，不需要额外制作过渡安装板；气路的主进气接口设置在阀组的侧下方，距离安装基准面的高度统一，方便主气源管路的排布固定；每个气缸的安装支脚都预留了长条形调节孔，可根据实际工位的端子尺寸差异，微调气缸的安装位置，适配不同规格高压端子的作业需求，不需要重新加工安装孔位，提升整套回路的工位适配性。

　　在实际运维层面，这套回路的所有元件都采用工业级标准气动元件，备件通用性强，现场运维人员不需要储备特殊规格的备件，出现故障时可快速更换同规格元件恢复生产；气路的每个支路都设置了独立的气路标识，对应每个执行元件的动作名称，排查故障时可顺着标识快速定位对应的气路分支，减少故障排查的时间成本。考虑到高压作业区域的安全要求，回路中还预留了安全急停的气路接口，接入急停阀时可快速泄掉所有执行元件的工作气压，让气缸处于自由状态或者触发安全制动动作，避免突发状况下的设备与人员损伤。
