提升销曲柄臂上部连接销轴结构

　　在矿山提升、物料输送、重载起重这类需要往复传递扭矩与直线牵引力的设备中，曲柄销类部件是连接曲柄臂与执行端的核心受力件，本次呈现的提升销曲柄臂上部结构，正是这类传动链路里承担载荷传递、定位约束的关键零件。从实际工况来看，这类零件长期承受交变弯曲应力、接触压应力以及启停阶段的冲击载荷，因此设计阶段首先要解决的是载荷传递路径的平顺性问题——零件整体采用阶梯轴式的柱体结构，两端设置的凸缘结构并非冗余设计，一方面是为了在装配时嵌入曲柄臂对应安装座的沉孔内，实现径向的精准定位，避免销轴在往复摆动过程中出现径向窜动，另一方面凸缘的端面可以承担轴向的限位作用，不需要额外加装轴端挡圈就能限制销轴的轴向位移，减少装配环节的零件数量，也降低了长期运行中紧固件松脱的风险。

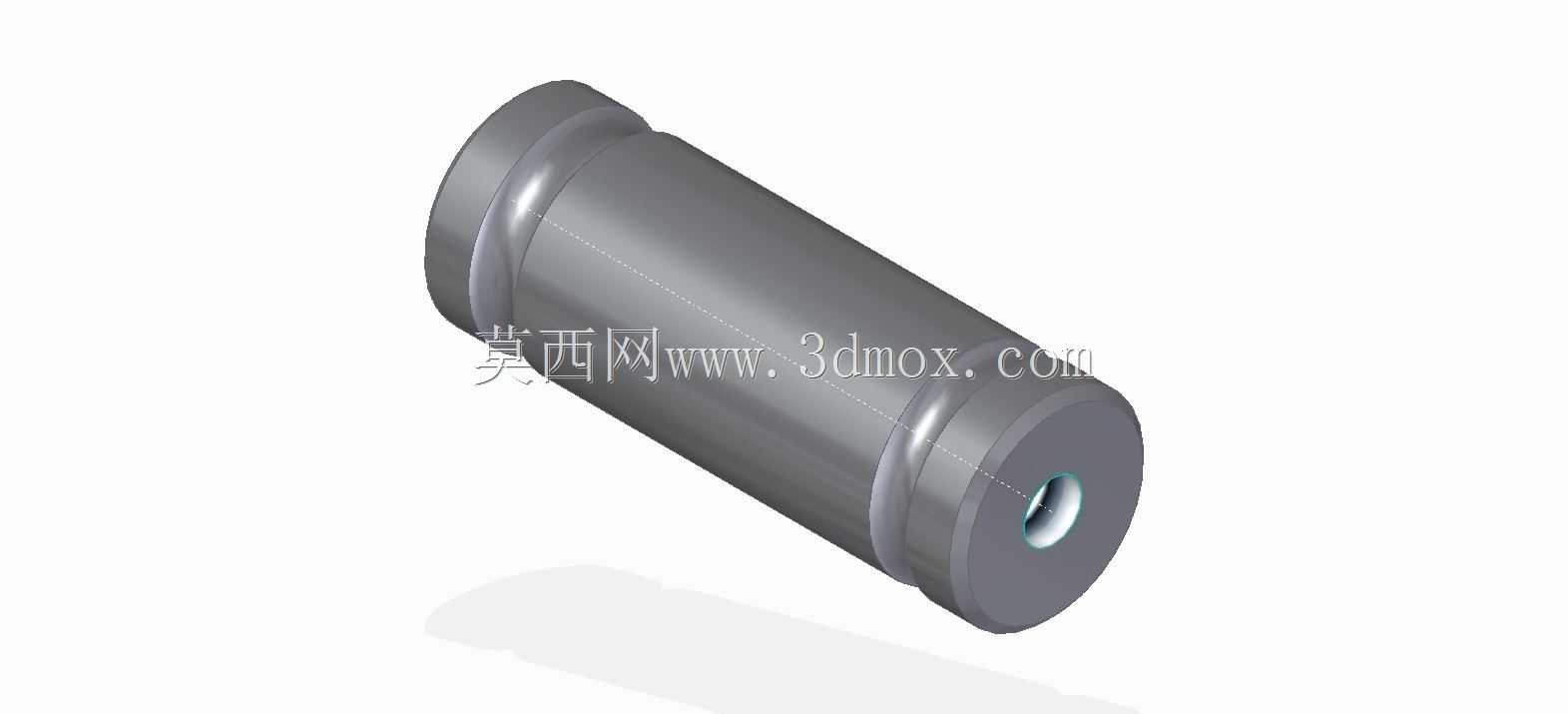

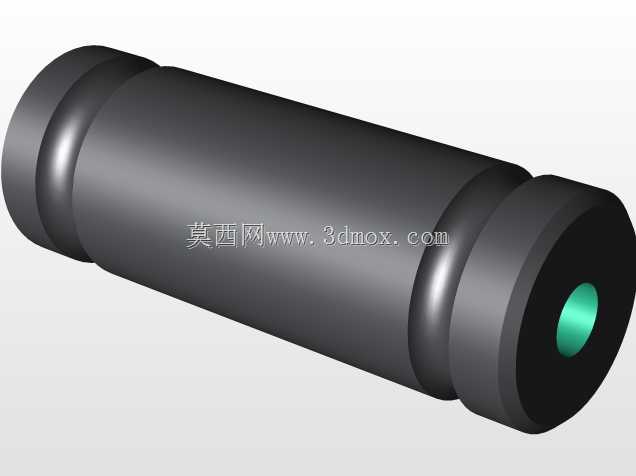

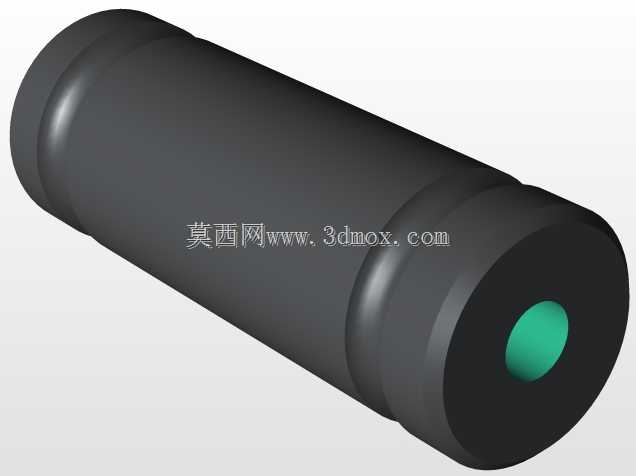

　　从结构细节来看，零件主体为等直径的光轴段，表面粗糙度需要控制在合理区间，既要保证与曲柄臂安装孔的配合精度，又要避免过高的加工成本，通常这类配合会选用过渡配合或者小间隙配合，兼顾装配便利性与传动精度。轴身靠近两端的位置设置了环形凹槽，这类凹槽的作用有两个，一是在装配时可以容纳少量润滑脂，在销轴与孔壁相对微动的过程中形成持续的油膜，减少接触面的磨粒磨损，延长部件的维护周期；二是可以作为密封件的安装槽，在多粉尘、潮湿的井下或者露天作业场景下，阻挡外界杂质进入配合面，避免出现磨损失效。零件一端的中心位置设置了轴向的小孔，这个孔并非工艺孔，而是润滑通道的一部分，润滑脂可以通过这个孔注入到销轴内部的油道，再通过径向的小孔分配到各个配合接触面，实现不停机状态下的在线润滑，这对于连续作业的提升类设备来说，能够大幅减少停机维护的时间，提升设备的整体运行效率。

　　在安装边界的考量上，这类销轴的长度需要严格匹配曲柄臂上部的安装座厚度，两端凸缘的外径要与安装座沉孔的尺寸适配，保证装配后销轴的端面与曲柄臂表面齐平，不会出现突出或者凹陷的情况，避免与周边的连杆、拉杆等运动部件发生运动干涉。设计过程中需要重点校核轴身的抗弯截面模量，结合设备额定提升载荷下的最大作用力，计算销轴的弯曲应力与剪切应力，确保安全系数满足重载工况的要求，通常这类起重提升类部件的安全系数要取到3.5以上，才能应对突发的过载冲击。另外，零件的材质通常选用中碳合金钢，经过调质处理后获得综合的力学性能，表面再进行高频淬火处理，提升接触面的硬度与耐磨性，既保证芯部有足够的韧性抵抗冲击，又能让表面承受长期的摩擦损耗。

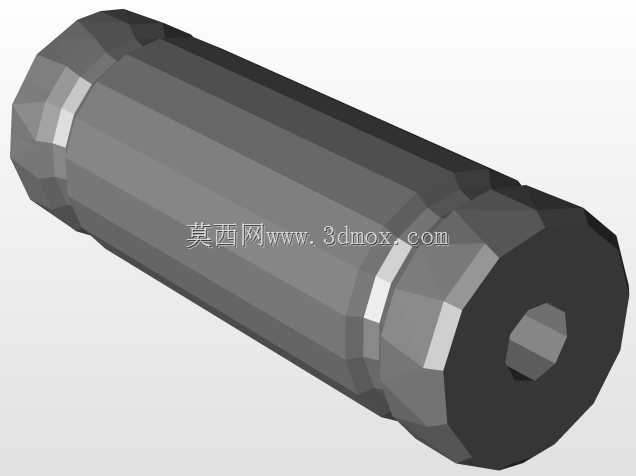

　　从实际应用的场景延伸来看，这类销轴结构不仅用在曲柄提升机构上，在很多需要铰接传动的重载机械结构中都能看到类似的设计逻辑，比如挖掘机的斗杆铰接点、起重机的变幅机构铰接点，核心都是通过合理的轴肩、凸缘、油槽设计，实现载荷的平稳传递、可靠定位以及长效润滑。在三维建模过程中，这类零件的建模重点在于各个阶梯段的同轴度保证，环形凹槽的圆角处理要避免应力集中，所有的棱边都要设置合理的倒角，既方便装配时的导入，又能消除热处理过程中的应力集中点，避免零件在热处理或者使用过程中出现开裂的情况。很多新手工程师在设计这类销轴的时候，往往会忽略润滑通道的布局，或者把凸缘的厚度设计得过薄，导致长期受载后凸缘出现变形，失去轴向限位的作用，这些细节都是在实际工程应用中经过无数次失效验证后总结出来的设计要点。
