带滚花防滑结构的花键连接传动轴

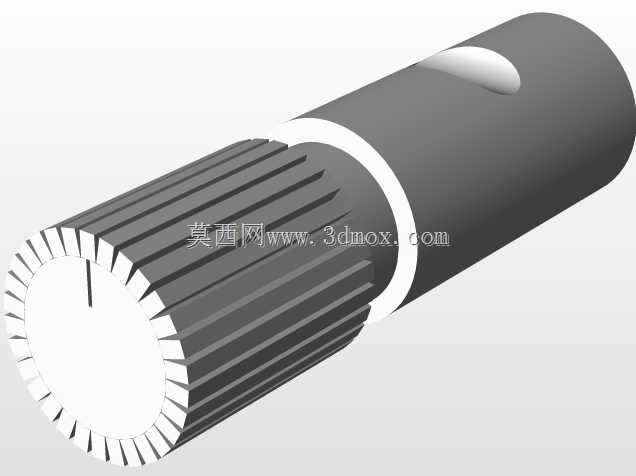

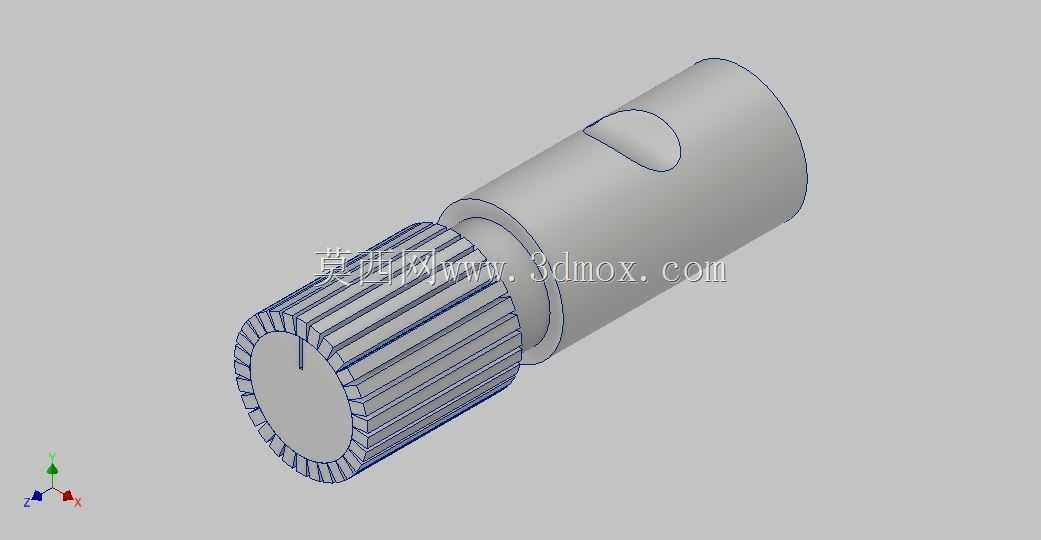

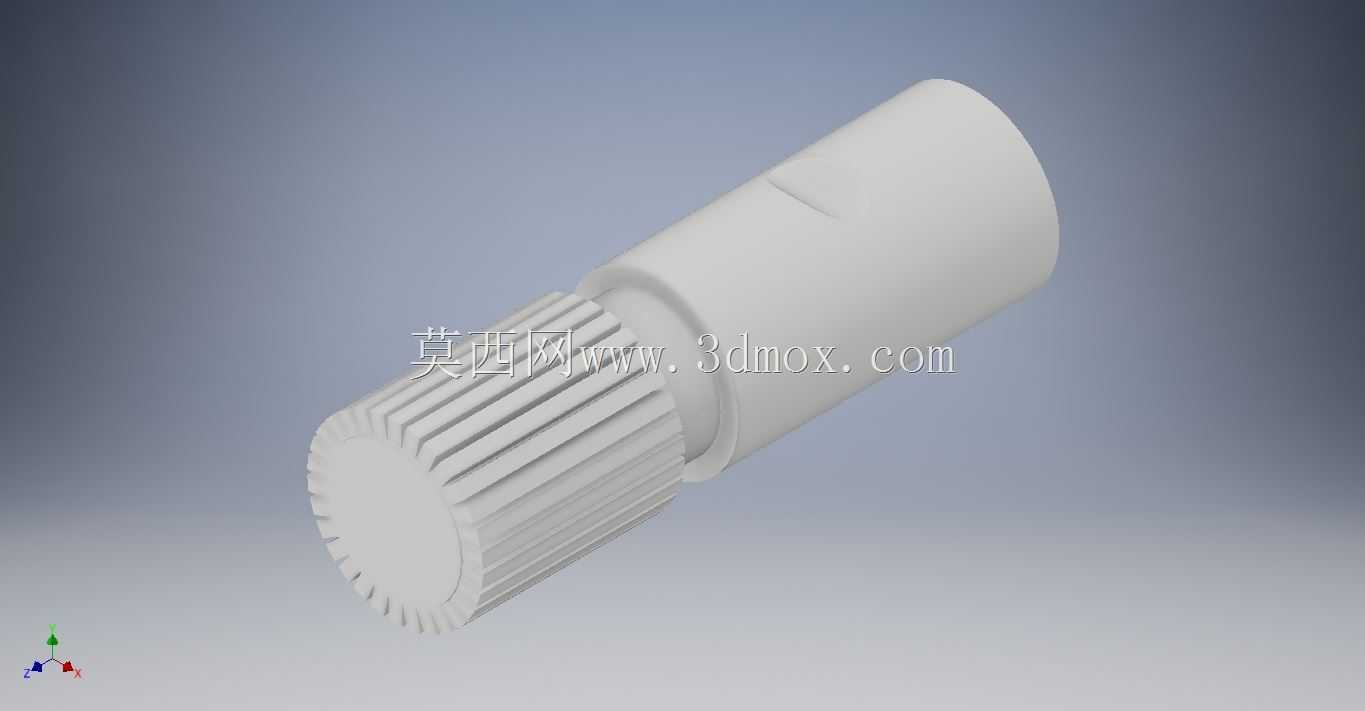

　　这类带端部滚花结构的花键轴，在小型手动调节机构、轻载传动模组里应用十分广泛，常见于光学仪器调焦组件、小型阀门调节端、实验室精密设备的手动操作轴段，也会用在部分消费类电子设备的阻尼调节结构中，承担扭矩传递与手动操作的双重功能。从结构设计来看，轴身采用分段式布局，一端为外花键结构，用于和配套的内花键套啮合传递扭矩，花键齿形采用渐开线齿形，相比矩形花键，这种齿形的齿根强度更高，对中性更好，适合频繁正反转的轻载传动场景，啮合过程中应力分布更均匀，不会出现局部应力集中导致的齿面磨损过快问题。靠近花键端的轴段设计有环形定位凸台，这个凸台的作用是限制轴的轴向窜动，安装时凸台端面抵靠在配套轴承或者安装座的定位面上，

　　不需要额外加装轴用挡圈就能完成轴向定位，减少了装配时的零件数量，也降低了装配工序的复杂度。轴的另一端为光滑圆柱段，表面做了直纹滚花处理，滚花的齿距根据轴径做了匹配设计，既保证手动旋转时的摩擦力足够，不会出现打滑情况，又不会因为滚花纹路过深导致硌手，影响操作手感，滚花段的长度经过测算，刚好满足成年人拇指与食指捏持旋转的操作空间，不需要额外加装调节旋钮就能直接手动操作，在空间受限的设备内部，这种集成式的操作端设计能大幅节省安装空间。从安装边界来看，光滑圆柱段与安装座的配合采用间隙配合，公差带选用H7/g6，既保证轴转动时的顺畅度，不会出现卡滞，又能控制径向间隙在合理范围内，避免轴转动时出现过大的径向跳动，影响传动精度。

　　花键段的配合长度根据传递的额定扭矩做了匹配，在额定扭矩下，花键齿面的接触应力控制在材料许用接触应力的60%以内，预留了足够的安全余量，即使出现短时过载，也不会出现花键齿崩裂的情况。轴的整体材质选用易切削结构钢，表面做了发黑处理，既提升了防锈能力，又不会因为表面涂层过厚影响配合尺寸精度，滚花段不需要额外做表面处理，保持滚花后的原始表面粗糙度就能满足摩擦力要求。设计过程中，特意将滚花段与光滑轴段的衔接处做了圆角过渡，避免应力集中，因为手动操作时如果频繁施加侧向力，直角衔接处很容易出现应力集中导致的轴断裂问题，圆角半径取0.5mm，既不会影响相邻零件的安装，又能有效分散应力。轴的端面做了倒角处理，倒角角度为45度，

　　方便装配时顺利插入安装孔或者花键套内，不会因为端面毛刺刮伤配合零件的内表面。在实际选型应用中，这类轴件不需要额外加装操作件，直接外露滚花段就能完成手动调节，搭配对应的压缩弹簧还能实现按压式的档位调节功能，在多档位切换的小型设备中，这种结构的可靠性比加装塑料旋钮的结构更高，不会出现旋钮松脱、打滑的问题，长期使用后的磨损量也更小。对于结构设计人员来说，建模时需要重点注意花键的齿形参数与滚花的参数匹配，花键的模数根据传递扭矩选取，滚花的模数要和轴径匹配，避免滚花加工时出现乱齿的情况，同时要控制各轴段的同轴度公差，保证花键段与光滑圆柱段的同轴度在0.02mm以内，否则转动时会出现卡滞、传动不顺畅的问题。
