三孔L型折弯金属安装固定连接板

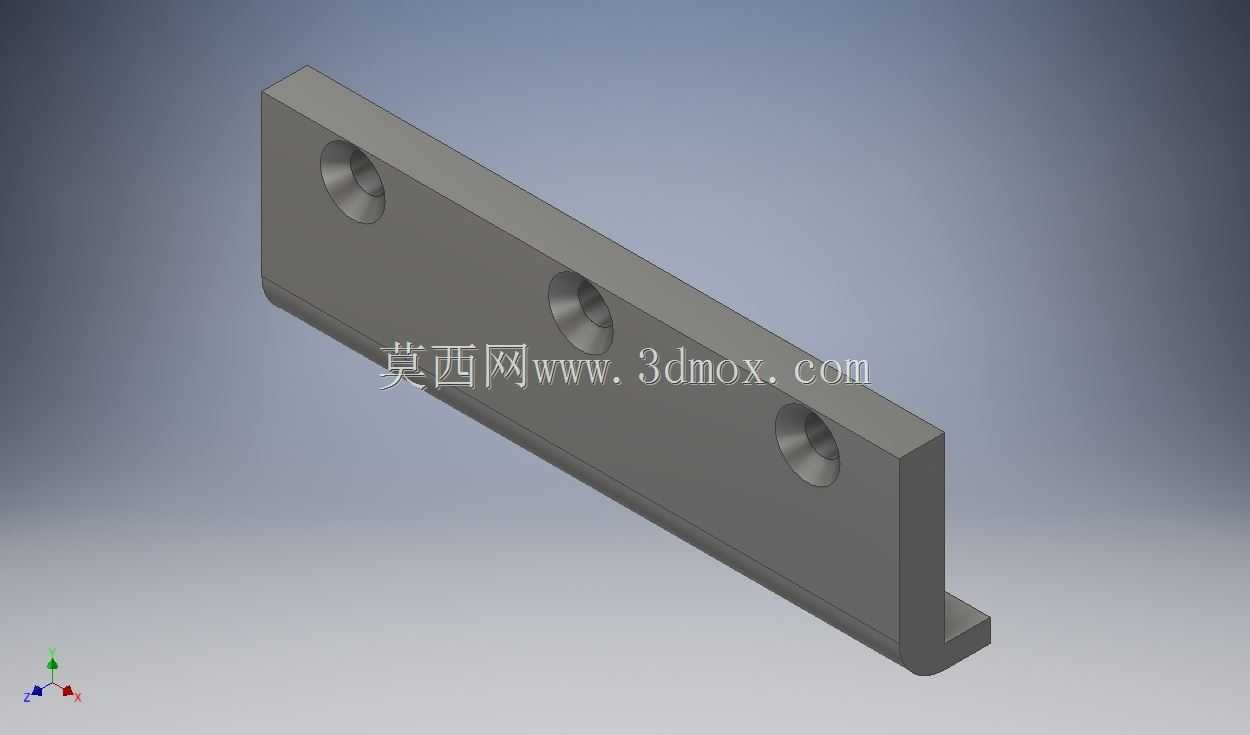

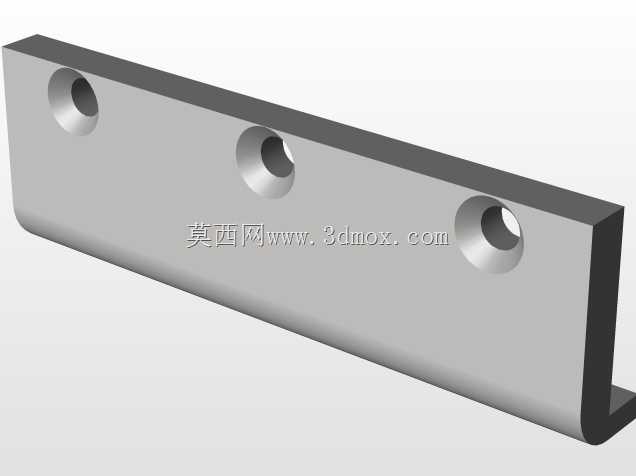

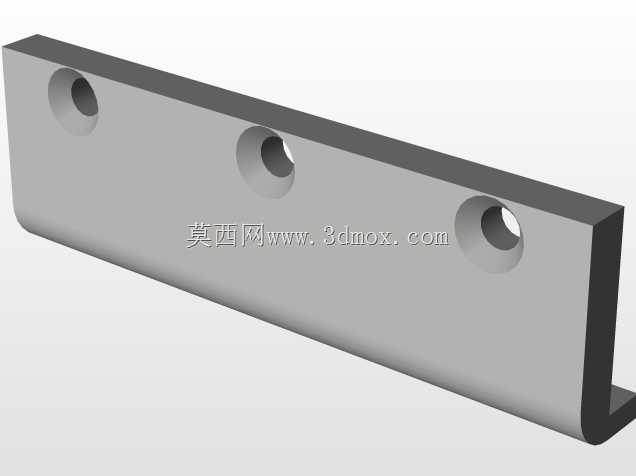

　　这款L型折弯结构的金属连接板，在工业装配场景中主要承担相邻构件的连接定位与载荷传递作用，常见于自动化生产线机架拼接、输送设备侧边护板固定、机床外围防护组件安装、工装夹具的基体连接等场景，属于通用机械装配环节中用量较大的基础结构件。从结构设计逻辑来看，主体采用等厚度金属板材经折弯工艺成型，单侧折弯边形成垂直于主板面的支撑结构，相比平直板材能够提供两个垂直方向的安装基准面，既可以通过主板面贴合大尺寸构件的平面完成固定，也能借助折弯边抵接相邻构件实现侧向限位，省去额外加装角码的装配步骤，有效减少装配环节的零件数量与累计误差。板面上均匀排布的三个通孔为安装固定孔，孔位沿主板面长度方向等距设置，孔的轴线垂直于主板面，

　　安装时螺栓穿过通孔即可将板件锁紧在待固定构件表面，等距排布的孔位能够让板件承受的锁紧力均匀分布，避免局部应力集中导致的板件变形，同时三个固定点的设计相比两孔固定具备更好的抗扭转性能，在设备运行产生振动的工况下，不容易出现连接松动、位置偏移的问题。从安装边界来看，主板面的平直度是设计时优先保证的形位公差项，折弯边与主板面的垂直角度公差控制在机械装配常用的精度范围内，能够确保安装后两个相邻构件的相对位置精度，不会因为板件自身的角度偏差导致后续装配的组件出现错位。板件的边缘均做了去毛刺处理，避免装配过程中划伤操作人员，也不会因为锐边存在导致安装时与相邻构件出现干涉。在实际选型使用时，需要根据待连接构件的承载需求匹配对应厚度的板材，

　　三个安装孔的孔径适配常用规格的内六角螺栓或外六角螺栓，孔位间距与常规工业铝型材、方管机架的安装孔位具备一定的通用性，不需要额外打孔即可直接适配多数常规机架的装配需求。折弯边的高度经过合理设计，既能够提供足够的侧向支撑强度，也不会因为折弯边过高导致与其他运动部件产生运动干涉，在空间紧凑的设备内部装配时具备更好的适配性。这类板件在设计建模过程中，优先通过钣金模块完成基础板材的轮廓绘制，再添加折弯特征，同步对安装孔做孔位的位置约束，确保孔中心距的尺寸公差符合装配要求，建模时预留的折弯系数匹配常规板材的折弯加工参数，能够直接导出加工图纸用于线下钣金折弯、钻孔加工，不需要二次调整参数。在实际应用中，这类连接板不仅可以用于静态的机架拼接，

　　也可以用于有一定振动工况的设备组件固定，三孔的固定方式能够分散振动带来的交变应力，延长连接结构的疲劳寿命，相比焊接固定的方式，采用这种螺栓锁紧的连接板进行构件连接，后续设备维护拆解时也更加便捷，不需要切割焊缝即可完成组件的拆卸更换，降低设备运维的时间成本。板件的表面处理可以根据使用场景选择镀锌、发黑或者喷漆处理，适配不同的防腐、外观需求，基础结构的建模参数可以根据实际使用场景调整板材厚度、孔位间距、折弯边高度等尺寸，快速衍生出适配不同安装空间的同系列连接件，提升设计复用率，减少重复建模的工作量。
