带螺纹接口灯泡结构设计方案

　　日常接触的常规灯泡灯头多采用薄壁金属旋压结构，靠挤压形变卡在玻璃泡壳颈部，这种结构在螺纹加工企业的商业展示场景里完全没法用——要展示从螺纹起始端一直延伸到泡壳顶部的完整切削轨迹，常规灯头的金属套会挡住近三分之一的螺纹段，拍出来的宣传素材根本没法体现螺纹加工的全行程走刀效果。做这个结构设计的时候，首先要解决的就是展示完整性问题，把原本被金属灯头遮挡的螺纹段直接整合到泡壳的颈部结构上，让螺纹从最下端的安装基准面一直连续延伸到泡壳的圆弧过渡区，没有任何结构断点，不管是静态拍摄还是动态走刀演示，都能完整呈现螺纹切削的全路径。

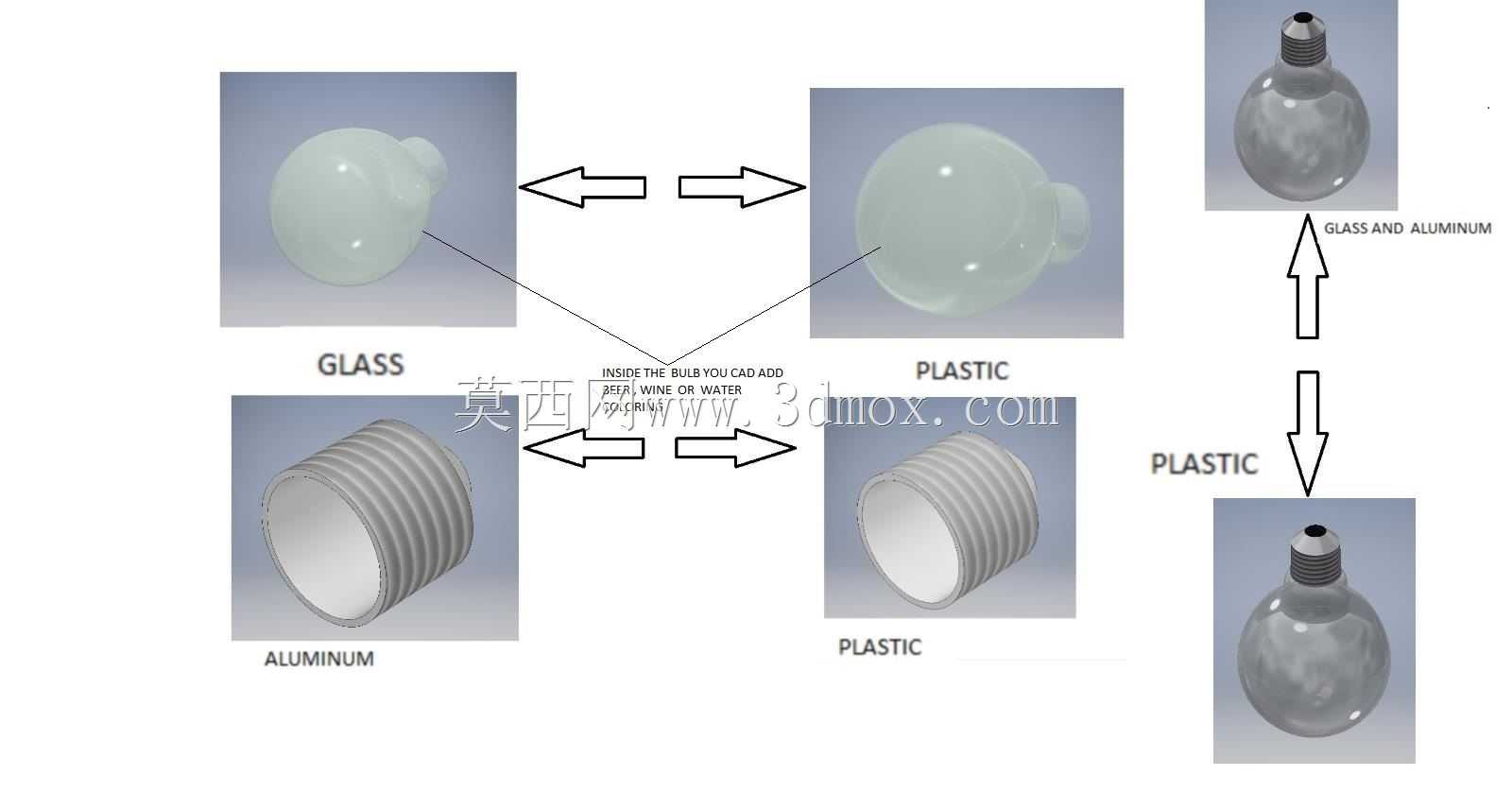

　　结构拆分上做了多材质适配的考量，最基础的版本是全透明玻璃结构，整个泡壳连同颈部螺纹一体成型，玻璃材质的透光性可以让内部的光线均匀透出，拍摄的时候能清晰衬出螺纹的牙型轮廓，不会因为材质反光丢失牙顶、牙底的细节。考虑到3D打印打样的需求，还做了全塑料材质的替代方案，把玻璃泡壳和金属螺纹段都换成同一种工程塑料材质，打印的时候不需要做支撑拆分，螺纹段的牙型精度靠FDM打印就能满足展示需求，不用后续做二次打磨处理，打样周期能压缩到两个小时以内。还有一个玻璃加铝的组合版本，泡壳部分用高透玻璃，螺纹段单独用铝合金加工，靠过盈配合和泡壳颈部连接，这个版本的重量和真实灯泡一致，装在加工设备的夹具上做动态演示的时候，动平衡表现和真实工件一致，不会因为重量偏差导致夹具跳动，影响演示效果。

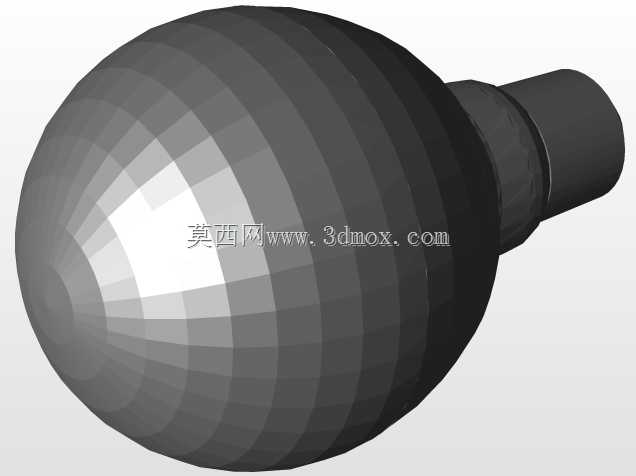

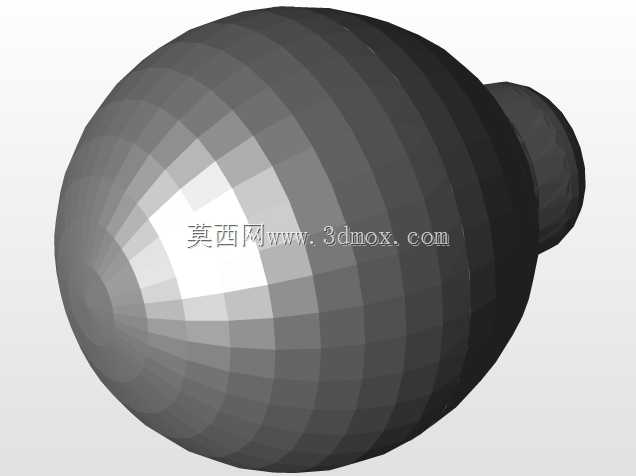

　　安装边界的设计完全参照常规E27灯头的尺寸规范，螺纹大径控制在26.8mm到27mm之间，螺距采用标准的3.629mm，牙型角60度，最下端的安装基准面和螺纹起始端的距离控制在1.5mm，和市面上通用的灯座、加工夹具完全兼容，不需要额外做转接工装就能直接装夹。泡壳部分的外形沿用经典的A60灯泡轮廓，最大直径60mm，总长度从安装基准面到泡顶是105mm，这个尺寸刚好适配螺纹加工设备的常规行程范围，演示的时候刀架从螺纹起始端走到泡顶的行程刚好是设备常用的加工区间，不用调整设备的软限位参数。

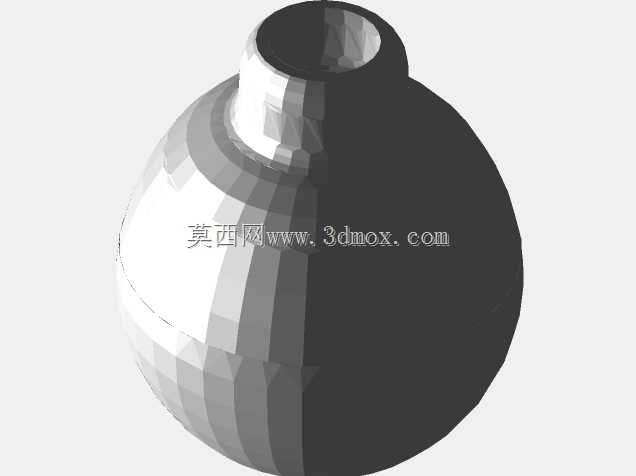

　　设计的时候特意规避了常规灯泡的内部抽真空结构，因为这个部件的核心用途是展示螺纹加工效果，不需要具备实际的通电发光功能，所以内部做成实心或者空心封闭结构都可以，空心结构的壁厚控制在2mm，不管是玻璃吹制还是3D打印都不会出现壁厚不均导致的变形问题。螺纹段的牙型做了微小的优化，把常规灯头螺纹的圆角牙顶改成了轻微的平牙顶，这样在做切削演示的时候，刀具走过的痕迹会更清晰，拍摄出来的素材里螺纹的轮廓线更分明，不会因为圆角反光导致画面里的牙型模糊。

　　实际应用的时候，这个结构件除了用于螺纹切割工具的商业广告拍摄，还可以作为螺纹加工教学的演示教具，因为整个螺纹段完全外露，学员可以直观看到圆柱螺纹从起始到收尾的完整形态，比常规的螺纹轴教具更有场景代入感。做结构校验的时候，特意把螺纹段的同轴度公差控制在0.05mm以内，装在高速旋转的夹具上不会出现偏心晃动，哪怕是用高帧率相机拍摄慢动作演示画面，也不会出现画面抖动模糊的问题。不同材质版本的结构做了统一的安装基准，不管是玻璃版本、塑料版本还是铝塑组合版本，装夹的时候都用同一个定位面，换件的时候不需要重新调整夹具的同轴度，现场演示的时候换件时间能控制在十秒以内，不会打断演示流程。

　　泡壳和螺纹段的过渡区做了R3的圆弧过渡，没有尖锐的棱角，一方面是避免玻璃成型的时候出现应力集中导致开裂，另一方面3D打印的时候这个过渡区不需要加支撑，打印完成后不用做多余的后处理，去掉底座就能直接使用。螺纹段的收尾处做了半牙渐消处理，和真实的螺纹加工收尾形态完全一致，不会出现突然断牙的生硬结构，演示的时候能完整呈现螺纹加工的进刀、切削、退刀全流程动作，和实际加工金属螺纹的走刀路径完全匹配。
