带R标识T型插接定位五金块

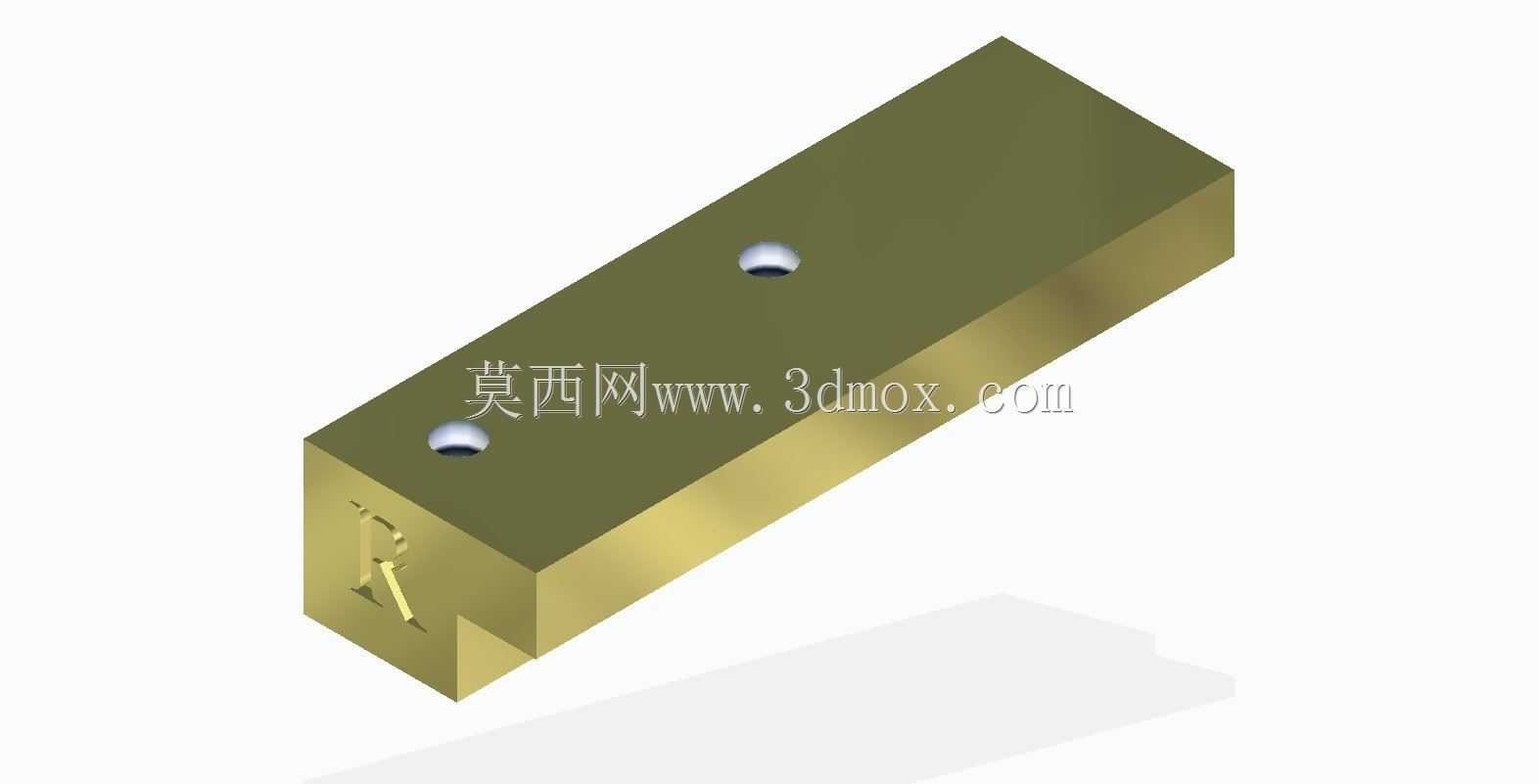

　　这类带R标识的T型插接块，常应用在工装夹具快换、自动化线工位定位、模具镶件快速拆装这类需要频繁对位切换的场景里，实际产线使用时，能省去每次拆装反复打表找正的步骤，对位精度靠插接配合面的加工公差保证，不需要额外增加定位销等冗余零件。从结构设计来看，主体采用长方体基座加单侧T型插接凸台的结构，凸台端面做了R字符的蚀刻标识，用来和同系列L型插接块做视觉区分，避免产线换型时拿错零件，两个沉头安装孔沿基座长度方向对称布置，沉孔深度刚好覆盖内六角螺丝的头部高度，安装后螺丝头不会突出基座上表面，不会和上方移动的工件、滑台产生运动干涉。设计时首先要确定的是插接凸台的配合公差，通常和对应插槽采用H7/h6的间隙配合，既保证插接时的顺畅度，

　　不会因为加工误差出现卡滞，又能把插接后的横向窜动量控制在0.02mm以内，满足大部分工装定位的精度要求。基座的厚度方向要匹配安装基板的槽深，T型凸台的伸出长度要比插槽深度短0.1mm，安装到位后基座底面能完全贴合安装基板表面，不会因为凸台顶死导致安装面出现缝隙，影响整体刚性。两个安装孔的孔距要对应安装基板上的预设螺纹孔位置，孔的直径比选用的安装螺丝大0.5mm，预留少量安装调整余量，方便装配时微调位置。零件的棱边全部做了0.2mm的倒角处理，一方面是去除机加工产生的毛刺，避免装配时割手或者刮伤工件表面，另一方面插接导入时倒角能起到导向作用，即使凸台和插槽有微小的位置偏差，也能顺着倒角顺利滑入配合位。实际使用中，

　　这类插接块的材质通常选用45号钢做表面发黑处理，或者直接用不锈钢材质加工，前者成本更低适合普通产线工装使用，后者防锈性能更好，适合在有切削液、潮湿环境的加工设备上使用。R标识的蚀刻深度控制在0.1mm左右，既不会因为太浅在长期使用磨损后看不清标识，也不会因为蚀刻过深影响零件端面的平面度。安装时先把T型凸台对准对应插槽推入到位，确认基座底面和安装面完全贴合后，再锁紧两个沉头螺丝，锁紧力矩要控制在合理范围，避免螺丝锁得过紧导致基座变形，影响插接面的平面度。这类零件虽然结构简单，但是在快换工装系统里是很基础的定位单元，很多自动化产线的夹具快换板、模具的快速换模结构里，都会用到同类型的T型插接定位件，通过不同的端面标识区分不同规格的插接块，

　　能大幅降低换型时的出错概率，减少产线停线等待的时间。建模的时候要注意T型凸台和基座的过渡位置不能有直角尖角，要做微小的圆角过渡，避免热处理或者受力时出现应力集中，导致凸台根部断裂。沉头孔的锥面角度要和选用的内六角螺丝头锥角匹配，保证螺丝锁紧后头部能完全沉入沉孔，和沉孔锥面完全贴合，不会出现螺丝头偏斜的情况。零件的上表面和插接凸台的侧面是关键配合面，加工时的表面粗糙度要控制在Ra1.6以内，其他非配合面粗糙度达到Ra3.2就可以满足使用要求，不需要做过高精度的加工，平衡加工成本和使用性能。
