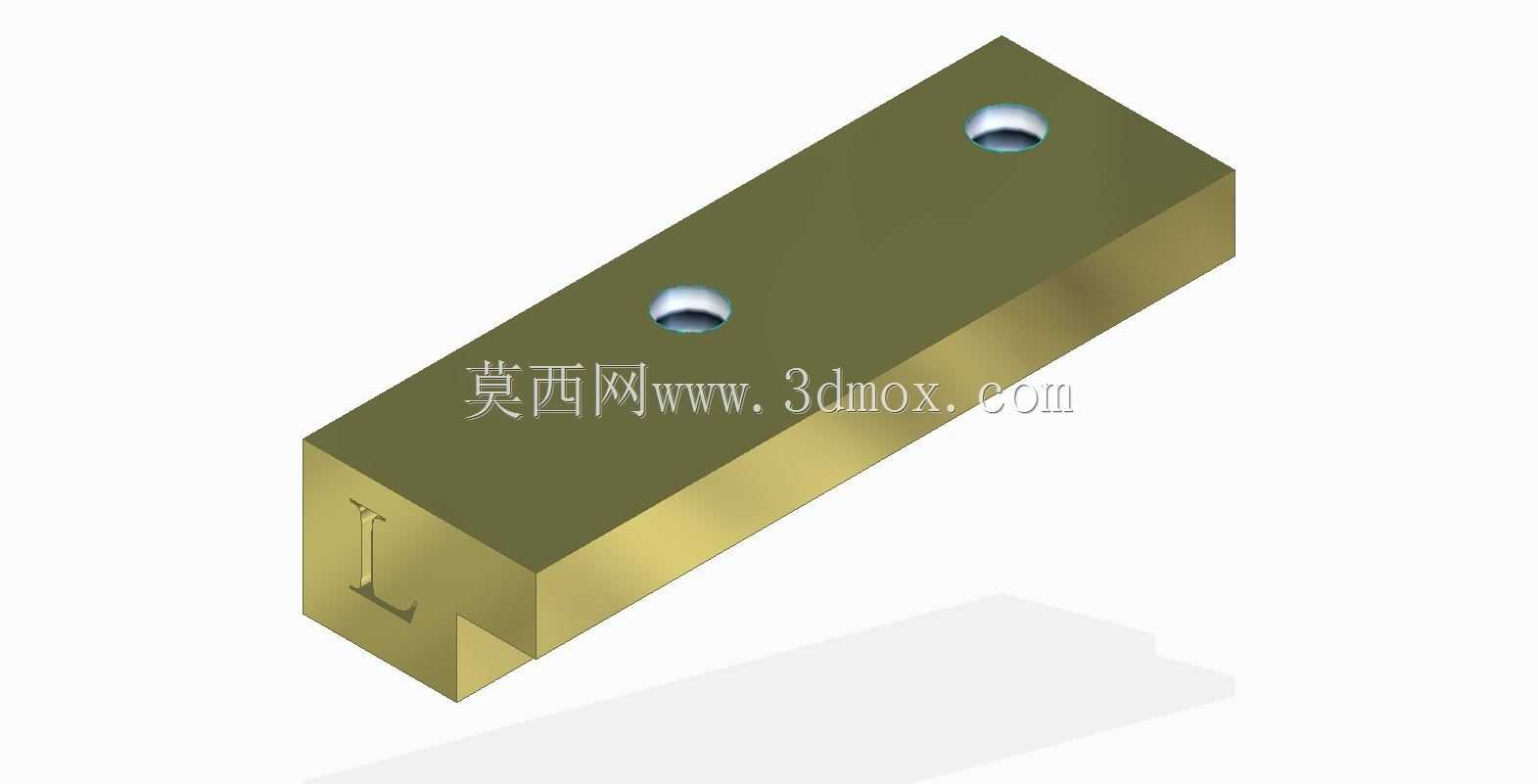

带定位孔L型T槽插入式导向定位块

　　在工装夹具、非标自动化生产线的工位定位场景里，这类T型插入式L块是很常见的小尺寸定位元件，日常做治具改型、线体工位调整的时候经常会用到，别看零件结构简单，实际选型和建模的时候要卡的边界条件一点都不少。先从实际使用场景说，这类零件主要是嵌在设备台面上的T型槽内使用，侧面的L型凸台用来抵住待加工或者待装配的工件侧边，实现X或者Y单方向的硬限位，相比可调式的定位销，这种插入式的块装拆更快，不需要额外拧动锁紧件，沿着T槽滑入对应位置就能靠自身的配合公差实现定位，适合小批量多品种的生产工位快速换型，比如小型五金件冲压工位的来料定位、装配线的治具侧边挡块、木工机械的靠山微调块，都能看到这类结构的身影。

　　设计的时候首先要卡的就是T槽的配合尺寸，目前市面上通用的工业铝型材T槽、铸铁平台T槽都有标准槽宽，这个零件的插入段厚度要比槽宽小0.02到0.05毫米，保证滑动顺畅的同时不会出现过大的旷量，要是间隙留大了，定位的时候工件会窜动，留小了滑入的时候容易卡涩，换型的时候拆不下来反而耽误生产效率。零件本体是长方体结构，顶面开了两个沉头安装孔，这两个孔的位置不是随便定的，孔距要匹配对应T槽的槽间距，同时沉头深度要保证螺丝锁紧之后螺丝头不会高出零件顶面，避免刮蹭到工件或者操作人员的手套，两个孔的位置尽量靠近零件长度方向的两端，这样锁紧之后整个零件的受力更均匀，不会因为单侧受力出现翘头的情况。侧面的L型凸台是主要的工作面，这个凸台的垂直度要求是整个零件最高的，凸台侧面和零件底面的垂直度要控制在0.01毫米以内，和零件长度方向的平行度也要控制在相同公差带里，不然抵住工件的时候会出现面接触变成线接触的情况，定位精度直接就掉下来了，凸台的高度不用做太高，一般3到5毫米就足够，太高的话反而容易在工件放取的时候发生磕碰，时间长了凸台边缘磕出毛刺就会影响定位精度。

　　零件的材质选择上，常规工况用45号钢调质处理就足够，表面做发黑防锈，要是用在频繁拆装、磨损比较大的工位，可以选铬钢淬火处理，表面硬度做到HRC45到50，能大幅提升使用寿命，要是用在有防磁要求的工位，也可以换成304不锈钢材质，只是成本会高一些。建模的时候要注意几个容易出错的细节，首先是插入段和L型凸台的衔接处要做0.2毫米的倒角，避免加工的时候出现应力集中，同时安装的时候也能更顺畅地滑入T槽，不会因为边缘的毛刺卡在槽口；顶面的两个沉孔要做倒角，去除孔口的毛刺，避免螺丝拧入的时候刮伤螺丝镀层；零件所有的锐边都要做倒钝处理，不要留锋利的边角，不然装配的时候很容易划伤手。

　　实际安装的时候，这个零件是从T槽的端部滑入的，滑到预设位置之后，从顶面的沉孔拧入T型螺栓，把零件锁紧在台面上，锁紧的时候要注意两个螺丝交替拧紧，不要先把一个螺丝拧死再拧另一个，不然会把零件别歪，导致定位面出现倾斜。日常维护的时候，每次换型拆下来要把插入段的铁屑、灰尘擦干净，避免杂质卡在T槽里导致下次安装的时候出现间隙，要是发现L型定位面出现磕碰凹痕，要及时用油石修平，凹痕过大的话就直接更换，不要勉强使用，不然会导致整批工件的定位尺寸超差。很多刚入行的工程师做这类小零件的时候容易忽略公差配合，要么把尺寸做的太松要么太紧，其实这类定位件的核心就是配合间隙的把控，既要保证装拆便捷，又要保证定位精度，不需要追求过高的加工精度，不然加工成本会上去，只要把关键工作面的形位公差控制好，非工作面的尺寸公差放宽一点完全不影响使用。另外在做整线布局的时候，这类定位块的安装位置要预留出足够的扳手空间，不然拧螺丝的时候扳手伸不进去，现场装配的时候会很麻烦，这也是很多新手建模的时候容易漏考虑的点，只把零件本身画对了，没考虑实际装配的操作空间，等到现场安装的时候才发现问题，还要临时改零件位置，耽误项目进度。
