带安装孔拱形槽轴夹紧固零件

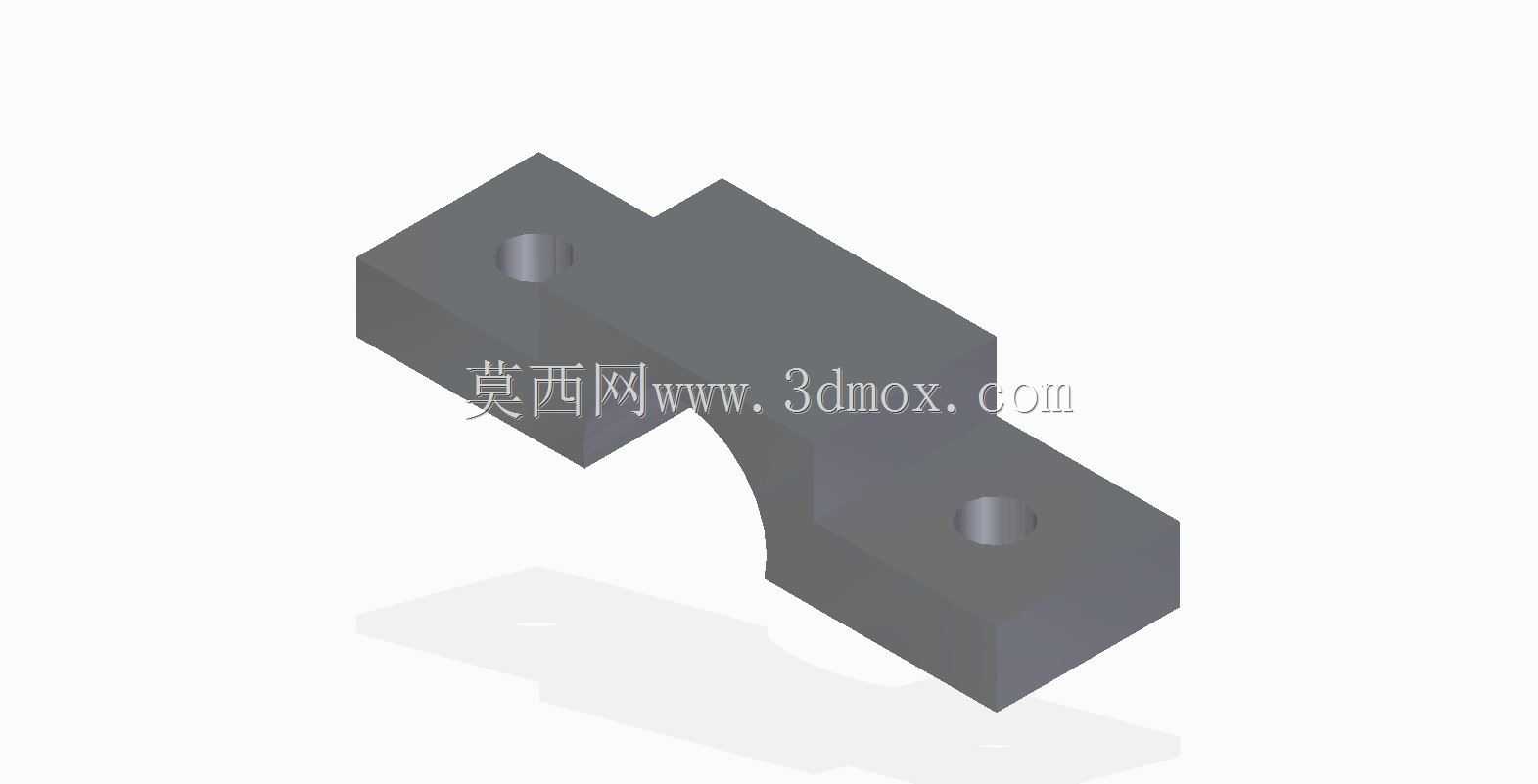

　　在各类传动设备、工装夹具以及小型自动化装配线的轴系布局里，这类带拱形让位槽的轴夹是很常见的径向固定元件，和普通的对开式轴套、顶丝固定结构不同，它不需要在轴件表面加工定位凹坑或者螺纹孔，靠自身拱形内弧面和轴的外圆贴合，再通过两端安装孔的锁紧力抱紧轴身，能避免对轴表面造成加工损伤，也方便后期拆装调整轴的轴向位置。很多做轻工输送线、小型实验设备的结构工程师在做轴系固定的时候，都会优先选这类结构，尤其是在轴需要频繁调整位置、或者轴本身是光轴没有做定位台阶的场景下，这种轴夹的适配性比紧定螺钉、弹性挡圈要灵活很多。从结构设计逻辑来看，这个轴夹的主体采用了块状一体铣削的构型，没有拼接焊缝或者装配缝隙，整体刚性比冲压成型的薄片轴夹好很多，

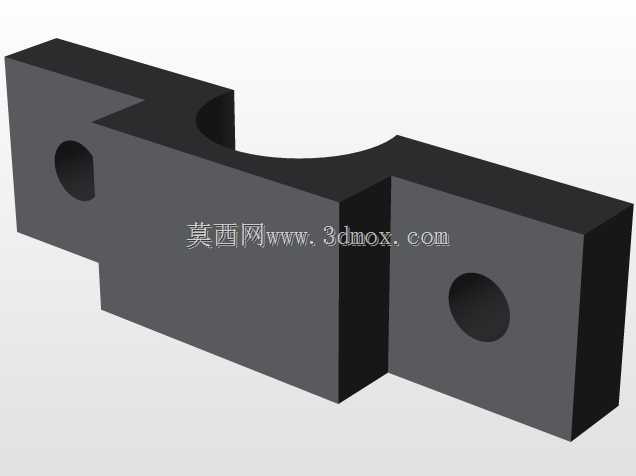

　　在承受一定径向载荷或者频繁振动的工况下，不会出现夹持力衰减、零件变形松脱的问题。中间的拱形让位槽是整个零件的核心功能面，槽的圆弧半径和待夹持轴的外圆半径做了匹配设计，安装锁紧的时候，弧面能和轴身形成足够的接触面积，不会像点接触的顶丝那样把轴表面顶出凹痕，也能分散夹紧应力，避免轴件局部受力过大产生弯曲变形。两端的凸台结构上各设置了一个同轴的安装沉孔，这两个孔的中心距是安装时的核心定位尺寸，设计的时候要和安装基座上的螺纹孔孔位严格对齐，沉孔的深度刚好能容纳内六角圆柱头螺钉的头部，锁紧之后螺钉头不会突出零件表面，不会和周边的运动部件产生干涉。零件的整体外形做了直角边倒钝处理，没有尖锐的毛刺棱角，既避免安装的时候划伤操作人员，

　　也能减少应力集中，提升零件在交变载荷下的疲劳寿命。实际选型安装的时候，首先要确认拱形槽的圆弧直径和待夹持轴的直径公差匹配，通常轴夹的内弧面公差取H7，轴的外圆公差取h6，这样锁紧的时候既能保证足够的抱紧摩擦力，又不会因为过盈量太大导致轴夹本体开裂。两端安装孔的孔径要比选用的锁紧螺钉大0.2到0.5毫米，预留一定的安装调整余量，方便安装的时候微调轴夹的位置，让内弧面和轴身完全贴合，避免出现单边接触导致夹持力不足的问题。安装基座的贴合面要做铣平处理，平面度控制在0.1毫米以内，保证轴夹安装之后不会出现翘曲，否则锁紧的时候拱形槽会产生形变，和轴的接触面积变小，长期运行容易出现轴窜动的问题。在一些对防松要求比较高的工况下，

　　可以在锁紧螺钉上增加弹簧垫圈或者涂覆螺纹锁固胶，进一步提升连接可靠性，避免设备运行过程中的振动导致螺钉松动。这类轴夹的适用场景很广，从小型传送带的从动辊固定、气动滑台的行程限位轴锁紧，到检测设备的导向轴定位、工装夹具的支撑轴固定都能用到，相比传统的抱箍类固定件，它的整体厚度更小，占用的安装空间更紧凑，在设备内部布局空间有限的情况下，能有效节省安装位置，不需要额外预留抱箍的锁紧操作空间。设计建模的时候，要注意拱形槽和两端安装孔的位置度公差，通常控制在0.05毫米以内，保证两个安装孔的中心连线和拱形槽的轴线平行，否则锁紧的时候会出现轴夹偏斜，导致轴的同轴度超差，影响轴系的转动顺畅度。零件的棱边除了安装贴合面之外，都做了0.5毫米的倒角处理，既方便装配的时候导入，也能减少热处理或者表面处理过程中的应力集中。如果是用在有腐蚀环境的工况下，还可以根据需求选择不锈钢材质或者做表面氧化、镀锌处理，提升零件的防锈耐腐蚀能力，延长使用寿命。在做轴系负载校核的时候，要根据轴夹和轴的接触面积、锁紧螺钉的预紧力来计算最大静摩擦力，保证能承受轴上的轴向载荷，避免出现轴滑动移位的问题，通常两个M5的锁紧螺钉配合这个尺寸的轴夹，能承受的轴向载荷可以达到几百牛，完全能满足大部分小型传动设备的固定需求。
