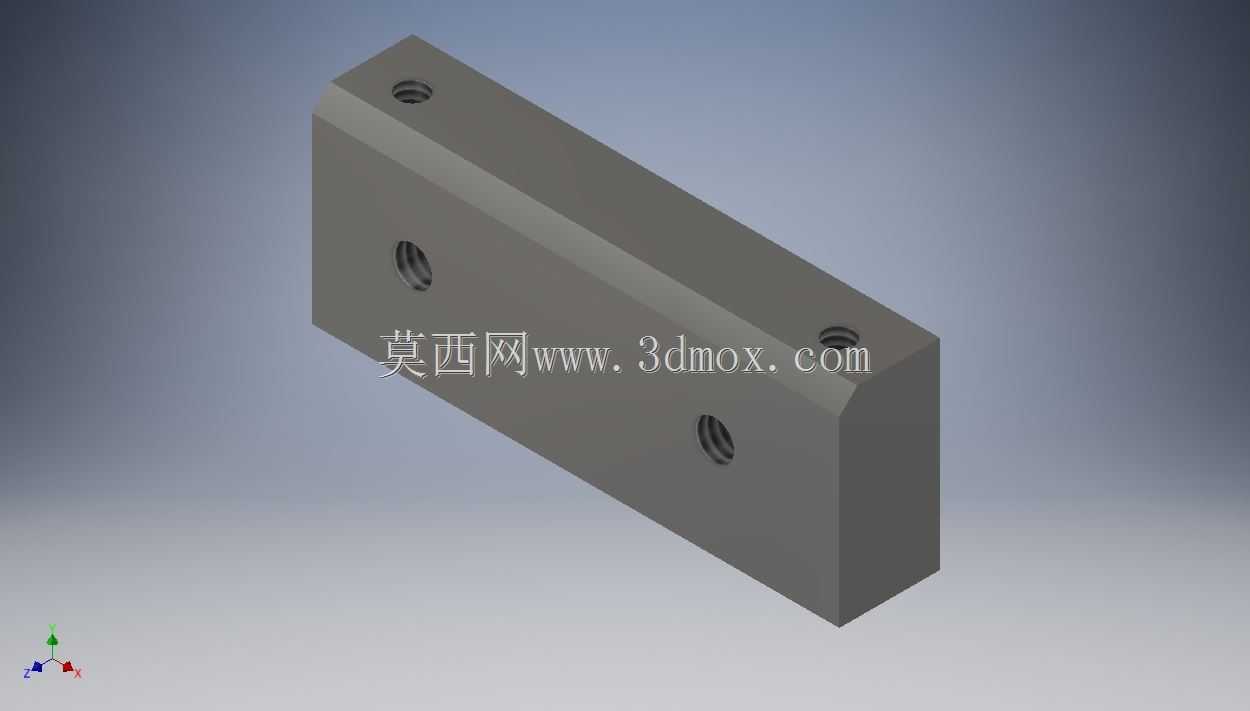

长条块状多螺纹孔安装连接螺母座

　　在各类直线传动副、工装夹具定位、滑台模组的装配场景里，这类长条块状的螺母连接座是承担载荷传递、部件定位的核心基础零件，区别于常规的六角螺母、圆螺母，它的块状本体能够提供更大的接触支撑面积，避免小接触面带来的局部压溃、安装松动问题，尤其适配需要多点位同步紧固、需要承受侧向倾覆力矩的安装场合。从结构设计逻辑来看，本体采用长方体构型，是为了最大化匹配矩形安装槽、型材安装面的贴合需求，安装时整个底面可以完全贴附在基准安装面上，不需要额外加工沉台或者适配弧面，大幅降低配套安装面的加工难度，也能让装配后的整体刚性得到提升。本体上分布的多个螺纹孔，分别承担不同的功能：顶面的螺纹孔用于垂直方向的部件锁紧，侧面的螺纹孔既可以用来安装侧向的限位挡块、

　　行程触发碰块，也能作为注油孔的预留接口，给配套的丝杆传动部位补充润滑脂，不需要额外在其他部件上加工注油通道。设计时特意将不同方向的螺纹孔做了深度差异化处理，垂直方向的螺纹孔深度达到本体厚度的三分之二，保证足够的螺纹啮合长度，能够承受轴向的往复冲击载荷，不会因为螺纹啮合圈数不足出现滑牙、脱开的问题；侧面的螺纹孔深度控制在本体厚度的二分之一，既满足侧向连接件的锁紧需求，也避免孔深过大破坏本体的整体结构强度，各个孔位之间的壁厚都预留了足够的安全余量，即使在频繁交变载荷的工况下，也不会出现孔间开裂的问题。零件的棱边都做了小尺寸的倒角处理，一方面是去除机加工产生的毛刺，避免装配时割伤操作人员、刮破配套零件的表面涂层，

　　另一方面也能在装入安装槽的时候起到导向作用，不需要反复对位就能顺利滑入安装位，提升现场装配的效率。从安装边界来看，零件的长宽高尺寸比例经过严格校核，长度方向的尺寸刚好覆盖配套滑台的两个安装点位，不需要额外增加转接板就能直接完成装配，宽度方向与配套的线性导轨滑块安装面宽度保持一致，安装后不会突出安装面造成周边部件的运动干涉，高度方向的尺寸经过压缩，在保证螺纹孔有效深度的前提下尽可能降低整体高度，减少整个传动机构的竖向占用空间，适配紧凑安装空间的设备设计需求。在实际使用场景中，这类零件常被用在非标自动化设备的直线滑台、工装夹具的夹紧调节机构、机床的进给微调单元里，它既可以作为丝杆螺母的安装基座，将丝杆的旋转运动转化为滑台的直线往复运动，

　　也可以作为两个独立部件之间的连接转接块，通过不同方向的螺纹孔实现两个垂直方向部件的刚性连接，相比拼接式的连接结构，一体化的块状本体不存在装配间隙，传动过程中不会出现回程误差，能够保证运动部件的定位精度长期保持稳定。选材上一般会采用中碳钢或者铝合金材质，中碳钢材质的零件经过调质处理后，整体强度更高，适合重载、高频往复运动的工况，铝合金材质的零件重量更轻，适合对运动部件重量有严格要求的高速运动场合，两种材质的零件表面都可以根据使用需求做发黑、阳极氧化处理，提升表面的防锈能力和耐磨性能，延长零件的实际使用寿命。设计建模过程中，需要重点校核各个螺纹孔的位置度公差，保证孔位与配套安装件的孔位完全对齐，避免出现装配时螺栓无法穿入的问题，同时要保证各个安装面的平面度公差，让零件安装后能够与基准面完全贴合，不会因为安装面翘曲出现装配应力，长期使用后出现变形、精度丢失的问题。
