机械传动用半衬套结构设计

项目分类:通用机械零部件 发布时间:2022-02-05 ID:539214
  • 机械传动用半衬套结构设计
  • 机械传动用半衬套结构设计
  • 机械传动用半衬套结构设计

  在各类重载传动、铰接支撑的机械结构场景中,半衬套是应用频次极高的接触类支撑零件,不同于整圆式轴套的全包裹设计,这类开式半衬结构更多适配需要侧向装拆、轴系部件后期维护无需整体拆解轴端的工况,比如工程机械的铰接臂连接位、输送设备的辊轴支撑座、机床进给机构的滑动导向位,都能见到这类零件的实际应用。从实际使用逻辑来看,半衬套的核心作用是在轴与安装座之间建立耐磨隔离层,避免金属轴件与安装基座直接接触产生硬摩擦,同时可以通过选配衬套材质,匹配不同工况下的润滑、载荷、转速需求,比如低速重载场景可以选用铜基合金材质,有腐蚀介质的工况可以选用工程塑料材质,常规常温传动场景也可以选用45号钢调质后做表面淬火处理,降低整体配件的更换成本。

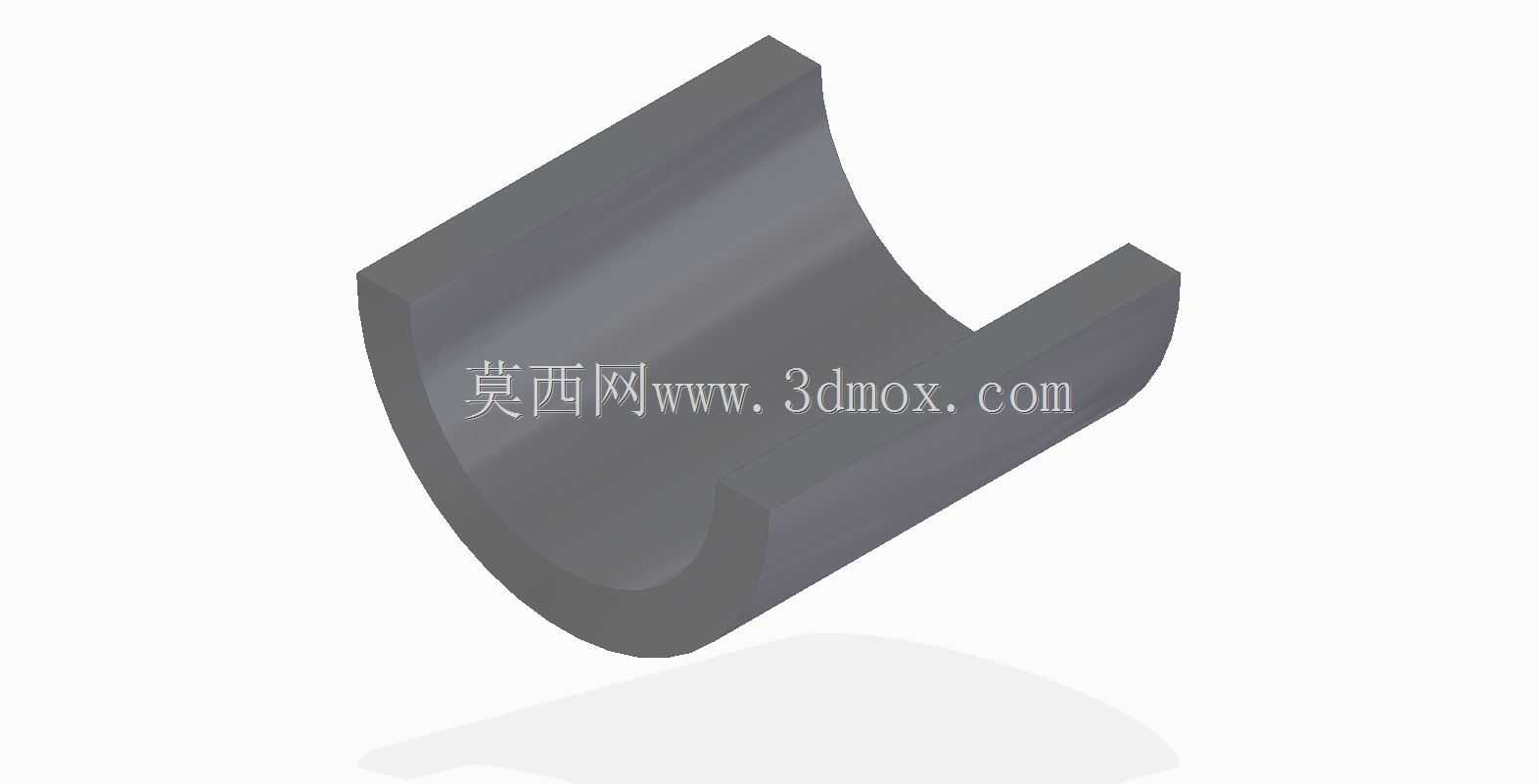

  从结构设计思路来看,这个半衬套采用了半圆弧主体加单侧定位凸缘的结构,主体圆弧面的内径与适配轴径保持小间隙配合,配合公差通常选H7/f7的滑动配合区间,保证轴件转动时不会出现卡滞,同时间隙量控制在合理范围,避免运转过程中出现过大的径向窜动。外侧的安装面为半圆柱面,与安装座上的半圆槽完全贴合,保证衬套装入基座后不会出现径向转动,单侧延伸的凸缘结构主要起到轴向定位作用,安装时凸缘端面贴紧安装座的侧端面,即可限制衬套在轴系运转过程中出现轴向窜动,不需要额外加装轴向定位销或者挡圈,简化了安装座的加工工序,也减少了装配环节的零件数量。

  从安装边界的尺寸逻辑来看,这类半衬套的轴向长度通常要比适配轴颈的配合长度短1-2mm,避免衬套两端与轴肩、端盖等相邻零件产生运动干涉,壁厚的选择需要结合实际承载载荷计算,常规中小载荷场景下壁厚取轴径的1/10到1/8即可,重载冲击场景下需要适当增加壁厚,同时在衬套的内圆弧面可以根据润滑需求加工油槽,油槽的走向通常顺着轴的转动方向布置,避免运转过程中润滑脂被甩出摩擦接触面。设计过程中需要特别注意半衬套的开口边缘做倒角处理,内孔两端的倒角方便轴件顺利装入,外侧安装面的倒角方便衬套压入安装座的半圆槽内,避免装配过程中出现边缘刮蹭、切屑残留的问题。

  在实际设备运行过程中,半衬套属于易损消耗件,这种开式结构的优势就在于更换维护时,只需要拆开安装座的上压盖,就可以直接取出磨损的旧衬套更换新件,不需要把整根轴从设备上拆解下来,大幅缩短了设备停机维护的时间,尤其在连续生产的输送线、野外作业的工程机械这类不允许长时间停机的场景下,这种结构的维护优势体现得尤为明显。设计建模过程中,需要重点保证内圆弧面的圆柱度公差,避免出现锥度、椭圆度超差的问题,否则会导致轴件转动时局部接触应力过大,出现衬套局部快速磨损、发热抱死的故障;外侧安装面的粗糙度要控制在合理范围,保证衬套与安装座贴合紧密,能够顺利把摩擦产生的热量传导到基座上散出,避免衬套长期高温工作出现材质性能下降的问题。凸缘部分的厚度需要满足轴向定位的强度要求,避免轴系轴向窜动时把凸缘剪断,通常凸缘厚度不小于衬套壁厚的1.5倍,凸缘与主体连接的位置要做圆角过渡,减少应力集中,避免受冲击载荷时连接位置出现断裂。
