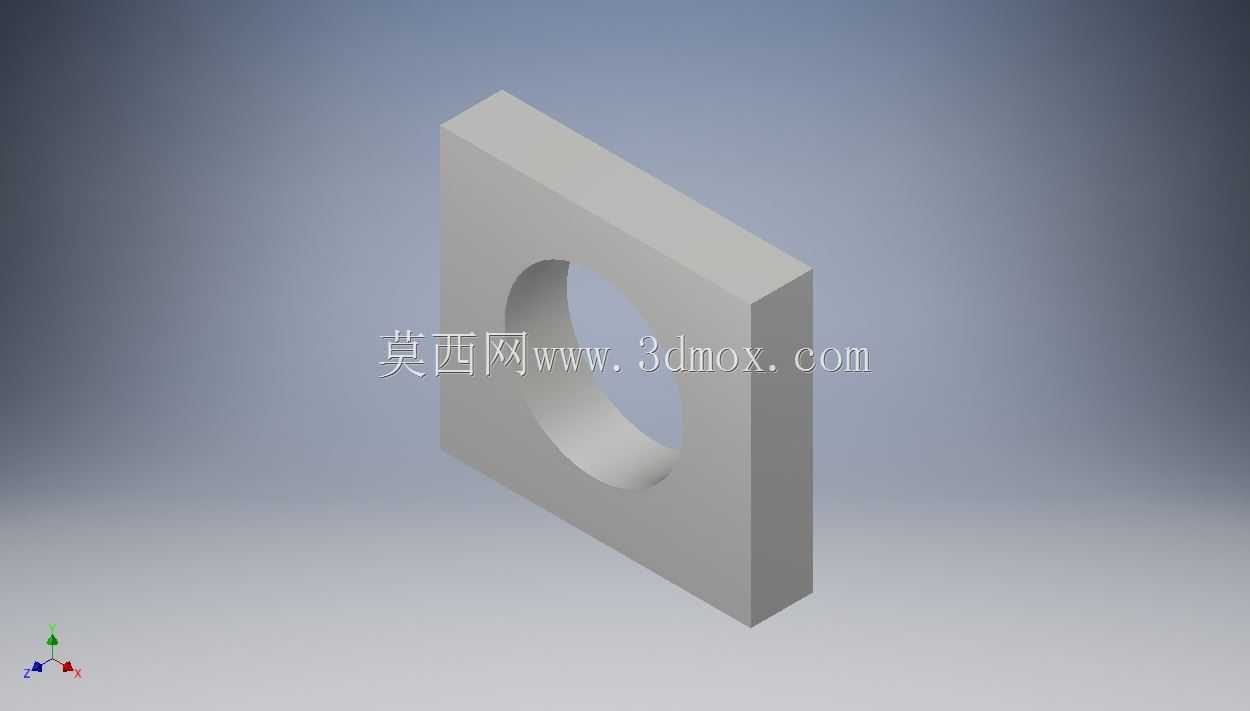

带圆孔方形块状机械连接基座结构

　　这类带中心圆孔的方形块状构件，在各类工业设备的机架拼接、动力单元挂载、传动组件定位场景中应用十分广泛，小到桌面级自动化工作站的型材连接节点，大到重型输送线的侧装支撑点位，都能见到这类结构的变体。从实际使用逻辑来看，该构件的核心作用是作为两个异向安装部件的转接载体，方形的外轮廓能够提供平整的贴合面，不管是贴装在铝型材的槽面、钢板焊接的机架立面，还是固定在加工中心的工作台T型槽区域，四个平直的侧边都能快速找正安装基准，不需要额外做仿形适配，大幅降低现场装配的找正时间。中心的贯通圆孔并非单一功能设计，根据实际装配需求，既可以穿装传动轴作为轴系的支撑隔套，也可以穿装锁紧螺栓实现大规格紧固件的沉头避让，还能作为流体管路的穿线过孔，在气动回路排布、液压管线布设时给管路提供稳定的支撑限位，避免设备运行过程中管线晃动产生磨损。

　　从设计思路层面拆解，这类构件的外形没有做多余的曲面造型，全部采用直角与直边的规整结构，本质是为了适配常规的铣削加工工艺，普通三轴铣床一次装夹就能完成六个面的粗精加工，中心圆孔可以通过钻削配合镗削达到IT7级的尺寸精度，完全满足多数通用装配场景的公差要求，不需要投入五轴加工的额外成本，批量加工时的经济性十分突出。在尺寸边界的考量上，方形块的厚度通常会根据承载需求做匹配调整，当作为轻载传感器的安装座时，厚度可以控制在10-15mm区间，足够抵消设备运行产生的微幅振动；当作为中型电机的挂载转接座时，厚度会提升到30-50mm，同时方形的外轮廓边长会比中心圆孔直径大2-3倍，保证圆孔周边有足够的材料强度储备，避免锁紧受力时出现边角开裂的问题。

　　实际装配过程中，这类构件的四个直角边还可以作为定位基准使用，在做同轴度校准的时候，通过百分表打表测量方形块的侧边平直度，就能快速判断中心圆孔的轴线是否与安装面保持垂直，不需要专门制作找正工装。在一些需要频繁调整安装位置的场景下，方形的外轮廓还能配合平口钳、快速夹钳实现快速装夹，不需要做专用的仿形夹具，不管是单件维修替换还是小批量试制，都能大幅缩短生产准备周期。另外，这类规整结构的应力分布十分均匀，在承受垂直方向的压装力、水平方向的剪切力时，应力会沿着方形块的四个边角均匀扩散，不会出现异形结构常见的应力集中点，长期承受交变载荷时的结构稳定性更优，在一些振动幅度较大的冲压设备周边、振动给料机的支撑点位，这类结构的使用寿命比异形转接件高出40%以上。

　　在做三维建模的时候，这类构件的参数化设计逻辑也十分清晰，先以方形块的底面为草图基准绘制正方形轮廓，拉伸得到基础块体，再以其中一个大面的中心为草图基准绘制圆形轮廓，拉伸切除得到贯通圆孔，后续只需要调整正方形边长、块体厚度、圆孔直径三个核心参数，就能快速衍生出适配不同安装场景的同系列构件，不需要重新搭建建模特征，设计迭代效率很高。针对不同的使用场景，还可以在这个基础结构上做微调，比如需要防滑定位的时候，可以在方形块的贴合面加工浅网状滚花；需要密封防护的时候，可以在圆孔的内侧端面加工密封槽加装O型圈；需要减重的时候，可以在非承载区域做均匀的减重孔设计，所有的变体设计都不会破坏基础结构的工艺性与安装适配性，这也是这类结构在通用机械领域被广泛应用的核心原因。
