变径对接式管道密封衬垫结构

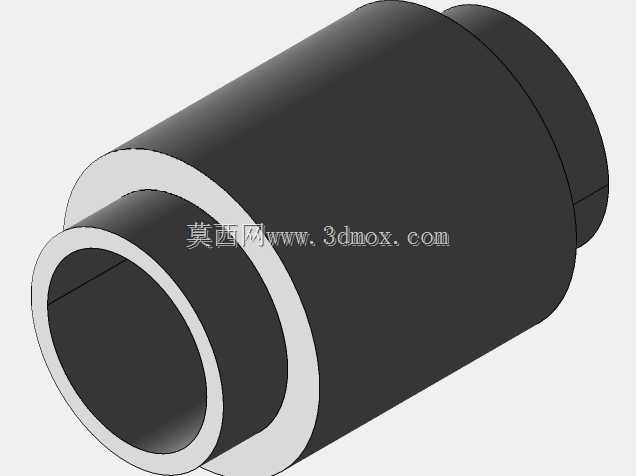

　　在工业流体输送管路的布设场景中，不同通径管道的对接位置一直是密封失效的高发区域，常规平垫片仅能适配同通径法兰的端面密封，面对两端管径存在差异的对接需求时，往往需要额外加装变径转接头配合多组垫片完成装配，不仅增加了管路的连接节点数量，也提升了泄漏风险与装配工作量。这款管道衬垫的设计，正是针对这类异径管路对接的密封需求开发，将变径过渡与端面密封的功能整合为单一零件，减少管路装配时的零件数量，降低连接节点的泄漏概率。从结构形态来看，该衬垫整体为同轴阶梯式空心回转结构，内部为贯通的等径流道，保证流体通过时不会因通径突变产生额外的压损，外部则根据两端对接管道的内径尺寸设置了不同外径的阶梯段，每段阶梯的端面都加工有与管道端面贴合的密封接触面，

　　安装时可直接嵌入两端不同通径的管道接口内部，阶梯的轴肩位置抵靠在管道端面上，既完成径向的定位限位，也实现端面的密封压紧。设计过程中优先考虑了安装的适配性，各段阶梯的外径尺寸根据常用低压流体输送管道的内径公差带做了适配，外圆表面预留了密封件的安装槽位，可配合O型圈实现径向静密封，与端面密封形成双重密封结构，应对0.6MPa到1.6MPa压力区间的水、低压气体、无强腐蚀性流体的输送密封需求。不同于常规法兰垫片仅承受轴向压紧力的受力状态，该衬垫在装配后同时承受轴向的压紧力与管道内部流体的径向压力，因此结构设计时在阶梯过渡位置做了圆弧过渡处理，避免应力集中导致的衬垫受压破损，同时衬垫的轴向长度根据常规管道接头的插入深度做了匹配，

　　安装后不会出现衬垫突出管道内壁阻碍流体流动，或是长度不足导致密封面贴合不严密的问题。在民用给排水管路改造、小型工业设备冷却水回路布设、低压气动管路的异径对接场景中，这类集成变径功能的衬垫可以省去单独采购变径接头的流程，装配时仅需将衬垫两端分别插入对应管径的管道，外部配合管卡或是抱箍完成紧固即可完成密封连接，相比传统的转接头加垫片的装配方式，能减少近一半的装配工时，同时因为减少了一个连接密封面，长期使用下的泄漏概率也能得到有效降低。建模过程中对各密封面的平面度做了结构约束，所有配合端面的粗糙度要求控制在Ra1.6以内，保证与管道端面贴合时不会出现微观缝隙，衬垫的壁厚根据常用的密封材料性能做了匹配，若采用橡胶材质制作，

　　壁厚可满足受压时的弹性变形需求，填补管道端面的加工不平度；若采用聚四氟乙烯材质制作，壁厚则可保证材料的刚性，避免安装时被挤压变形导致流道堵塞。实际选型使用时，需要确认两端对接管道的实际内径尺寸与衬垫各阶梯段的外径匹配，安装前清理管道端面的毛刺与杂物，避免尖锐杂质划伤衬垫密封面，紧固外部抱箍时需对称拧紧螺栓，保证衬垫各位置的压紧力均匀，避免偏压导致的密封失效。对于需要频繁拆装的管路检修位置，该衬垫的一体式结构也能减少拆装时的零件丢失风险，拆卸后仅需检查密封面是否有破损即可重复使用，相比多零件组合的密封结构，维护成本更低。在管路系统的振动测试中，该衬垫的阶梯式嵌入结构可承受一定的管路轴向窜动与径向振动，不会像平垫片那样在振动出现时发生移位，适配有轻微振动的设备管路连接场景，比如小型水泵的进出水口异径对接、车间压缩空气管路的分支变径位置，都能通过这类衬垫实现可靠的密封连接。
