带环槽圆柱头限位连接螺栓结构设计

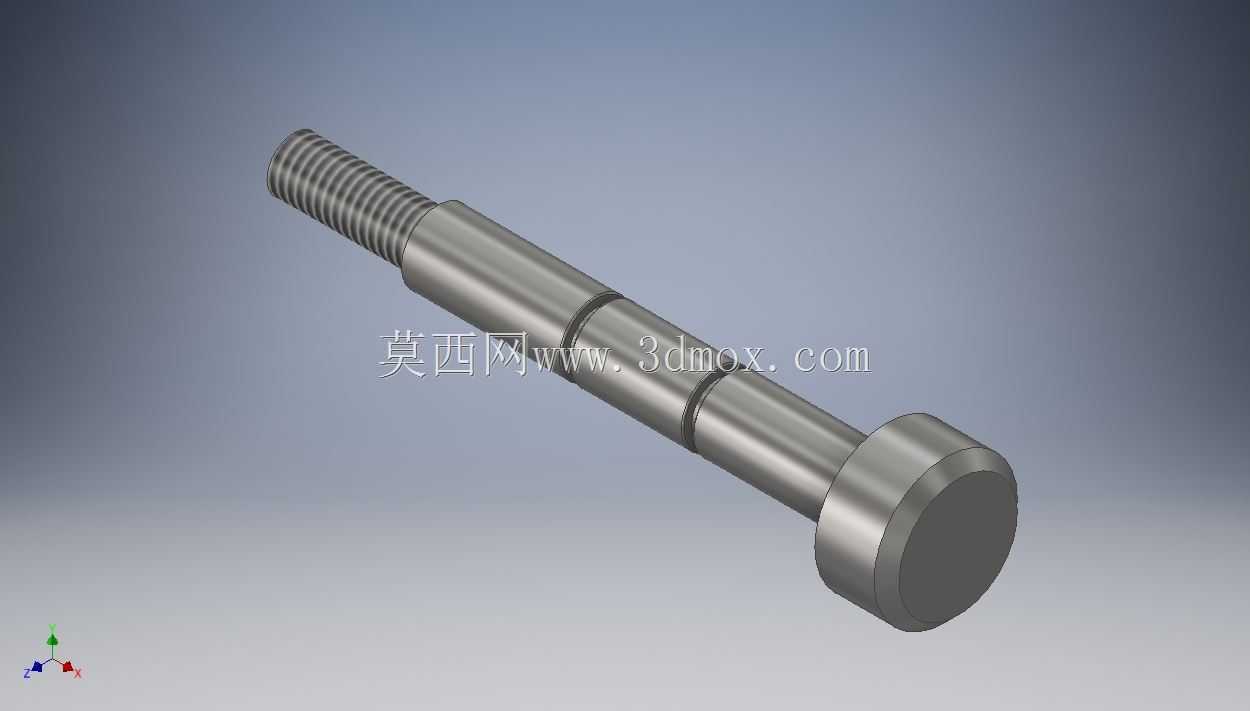

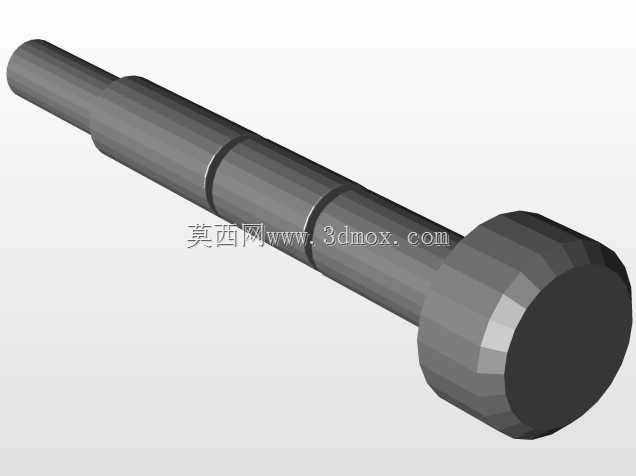

　　这款带环槽的圆柱头螺栓类零件，在各类工装夹具、自动化输送线、小型专用设备的铰接与限位连接场景中应用十分广泛，和普通外六角全螺纹螺栓不同，它的光杆段承担了主要的径向定位与载荷传递作用，端部的短螺纹段仅用于锁紧防脱，杆身加工的两道环形凹槽，是专门为卡簧、挡圈或者密封件预留的安装位，能在不额外增加轴套零件的前提下，实现轴向位置的多级限位，减少装配时的零件数量，降低现场装配的复杂度。

　　从实际使用场景来看，这类零件常出现在气动执行元件的推杆连接位、输送线的滚轮铰接轴、工装夹具的定位销连接结构里，因为光杆段的表面粗糙度可以做到比螺纹段更高，和配套衬套配合时的磨损量更小，往复运动或者转动过程中的同轴度更稳定，不会像全螺纹螺栓那样，因为牙型的凹凸结构导致配合间隙不均匀，出现运动卡滞或者偏磨的问题。设计这款零件的时候，首先要确定的是头部的承压直径，圆柱头的下表面是主要的承压面，直径要比光杆段大2到3倍，保证锁紧的时候接触面压应力在材料许用范围内，不会因为压溃被连接件的表面导致预紧力失效，头部的厚度也要匹配对应的拧紧空间，避免因为头部过薄导致拧紧时头部变形，或者过厚占用过多的安装空间。

　　杆身的尺寸设计要结合实际安装边界来定，光杆段的公差一般选h7或者g6，和配套的安装孔形成间隙配合或者过渡配合，保证装配时能顺利穿入，同时径向晃动量控制在0.02mm以内，满足多数中低速运动副的精度要求。两道环槽的位置要根据实际的限位距离来确定，槽的宽度和深度要匹配标准轴用挡圈的尺寸，槽的边缘要做微小的倒角，避免挡圈安装时被锐边切割，导致挡圈断裂失效。端部的螺纹段长度不需要过长，只要能满足螺母拧紧后露出2到3个牙的防松要求即可，过长的螺纹段不仅会增加加工成本，还可能在运动过程中和周边零件发生干涉，螺纹收尾的位置要做退刀槽处理，避免螺纹和光杆段的交接处出现应力集中，在承受交变载荷的时候发生断裂。

　　实际选型使用的时候，要注意这类零件的受力方向，它主要承受的是径向的剪切力和轴向的少量拉力，不适合用在大拉力的纯锁紧场景，因为光杆段没有螺纹的自锁特性，大拉力下如果挡圈失效会直接导致连接脱落。安装的时候要先确认环槽内的挡圈完全卡入槽底，挡圈的开口方向要避开零件的受力方向，减少挡圈受载脱出的风险，光杆段和衬套配合的位置可以涂抹少量润滑脂，降低长期往复运动的磨损量，延长零件的使用寿命。和普通标准螺栓相比，这种定制化的带槽螺栓结构，能把原本需要螺栓、轴套、限位隔套三个零件实现的功能集成在一个零件上，不仅减少了装配的累计误差，还能降低整体的结构重量，在空间紧凑的小型设备结构里优势十分明显，很多自动化设备的非标设计里，都会根据具体的安装空间定制这类结构的连接件，来适配特殊的运动连接需求。建模的时候要注意各段轴径的过渡圆角，尤其是头部和光杆段的交接位置、环槽的根部位置，都要保留合理的圆角半径，避免应力集中，这些细节在三维建模时很容易被忽略，但实际加工和使用中，圆角的存在能大幅提升零件的疲劳强度，减少断裂失效的概率。
